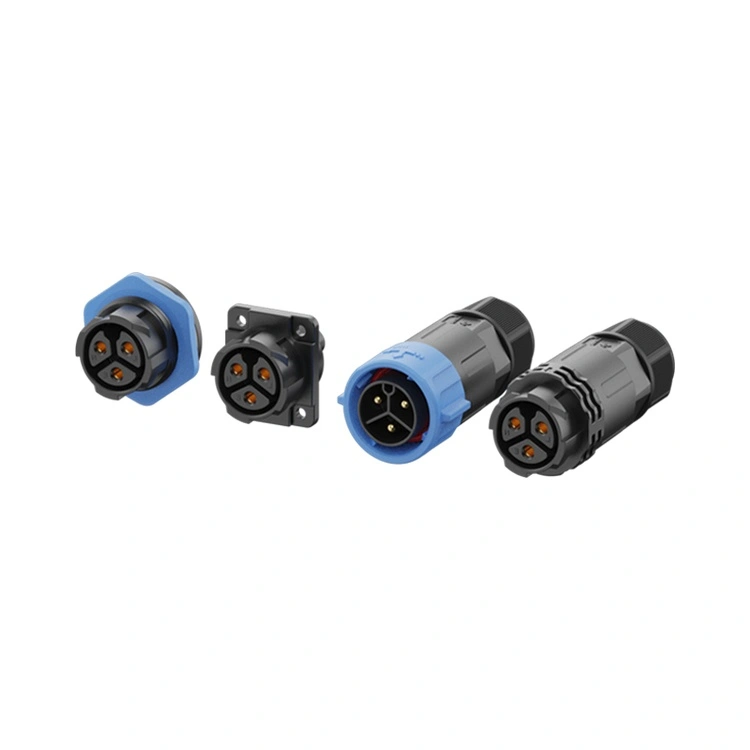

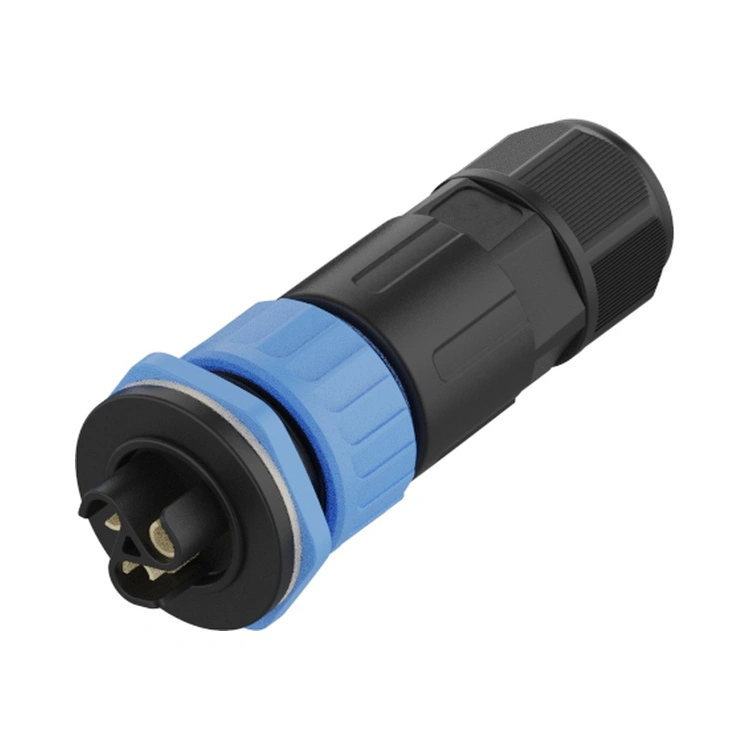

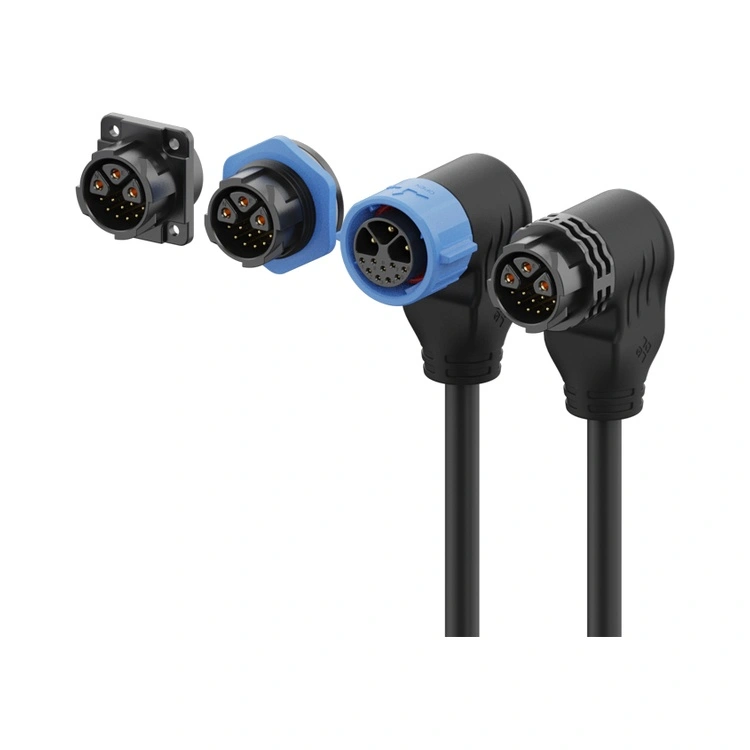

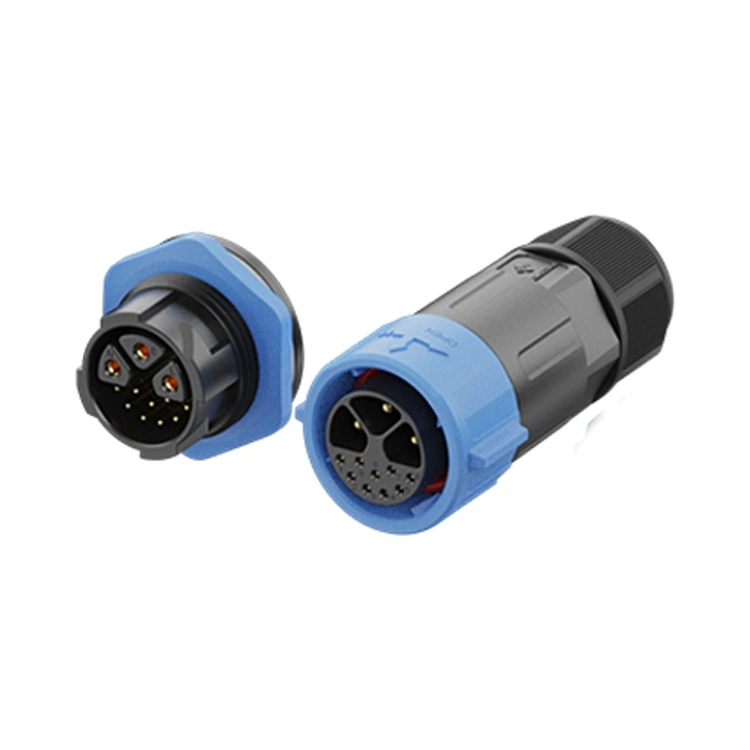

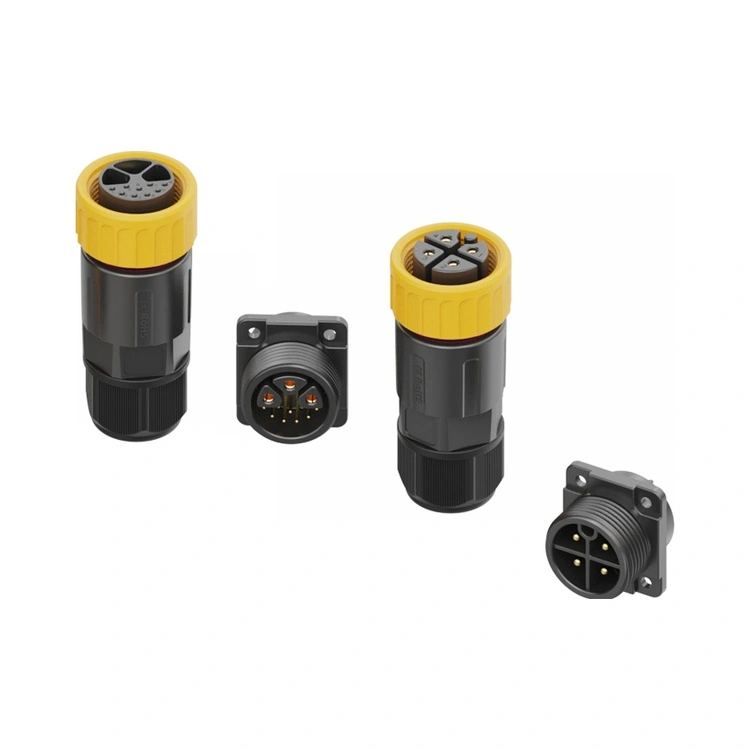

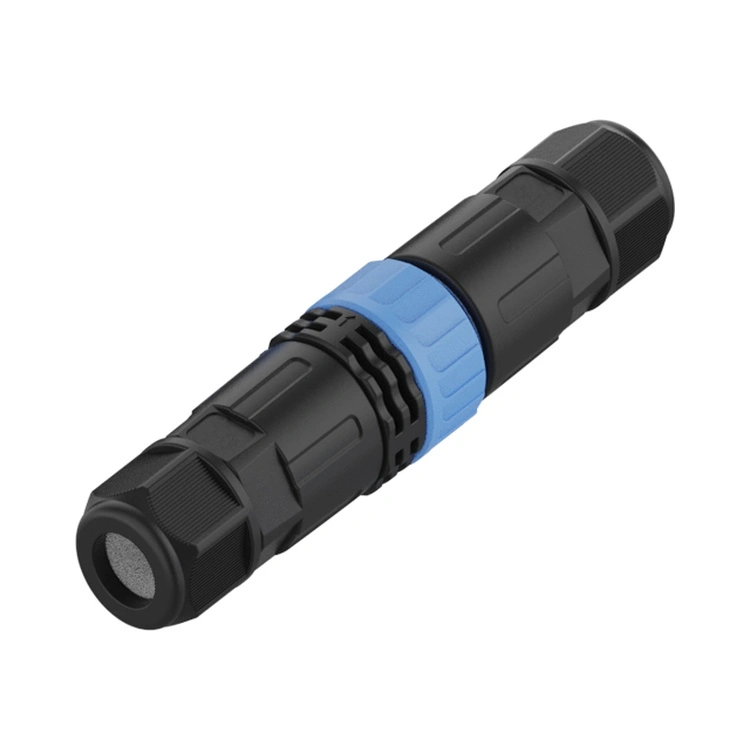

M25 సిరీస్ ప్లాస్టిక్ వాటర్‌ప్రూఫ్ కనెక్టర్ అనేది రీయూనియన్ యొక్క ఫ్లాగ్‌షిప్ హై-కరెంట్ తుప్పు-నిరోధక ఇంటర్‌కనెక్ట్, ఇది గణనీయమైన పవర్ డెలివరీ (30A వరకు) దూకుడు పర్యావరణ పరిస్థితులతో కలిసి ఉండే అప్లికేషన్‌ల కోసం రూపొందించబడింది. ఈ థ్రెడ్ సర్క్యులర్ కనెక్టర్ Ip67/IP68 వాటర్‌ప్రూఫ్‌తో కఠినమైన 25mm ఇంటర్‌ఫేస్‌ను మిళితం చేస్తుంది మరియు అంతర్గతంగా తుప్పు పట్టకుండా ఉండే అధిక-బలపు PA66 థర్మోప్లాస్టిక్ హౌసింగ్-తుప్పు, ఆక్సీకరణ మరియు లేపన క్షీణత ఉండదు.
హైబ్రిడ్ పవర్-సిగ్నల్ వేరియంట్‌లతో సహా 2- నుండి 12-పిన్ కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంది
, M25 సిరీస్ ఒకే కనెక్టర్‌లో అధిక-కరెంట్ పవర్ డెలివరీ (20A వరకు) మరియు తక్కువ-వోల్టేజ్ నియంత్రణ సిగ్నల్‌లు రెండింటికి మద్దతు ఇస్తుంది.
థ్రెడ్ లాకింగ్ మెకానిజం వందలకొద్దీ సైకిల్స్‌లో స్థిరమైన సంభోగం విశ్వసనీయతను నిర్ధారించడానికి, కాంటాక్ట్‌లు తక్కువ కాంటాక్ట్ రెసిస్టెన్స్‌ని నిర్వహించడానికి ఎంపిక చేసిన బంగారు పూతతో ఇత్తడితో తయారు చేయబడతాయి. రీయూనియన్ M25 ప్లాస్టిక్ శ్రేణిని నిలువుగా సమీకృత ప్రక్రియ ద్వారా తయారు చేస్తుంది-ఖచ్చితమైన ఇంజెక్షన్ మౌల్డింగ్ నుండి ఆటోమేటెడ్ అసెంబ్లీ మరియు 100% ఎలక్ట్రికల్ టెస్టింగ్ ద్వారా.
| ఫీచర్ | ప్రయోజనం |
| తుప్పు-ప్రూఫ్ PA66 హౌసింగ్ | తుప్పు లేదు, ఆక్సీకరణ లేదు-ఉప్పు స్ప్రే, సముద్ర మరియు రసాయన-బహిర్గత వాతావరణాల కోసం రూపొందించబడింది. |
| 60% వరకు బరువు తగ్గింపు | ఇత్తడి సమానమైన వాటి కంటే గణనీయంగా తేలికైనది-పరికరాలు మరియు మౌంటు బ్రాకెట్‌లపై నిర్మాణాత్మక లోడింగ్‌ను తగ్గిస్తుంది. |
| 30A వరకు ప్రస్తుత రేటింగ్‌లు | M-సిరీస్‌లో అత్యధిక పవర్ లోడ్‌లను నిర్వహిస్తుంది-భారీ మోటార్లు, EV ఛార్జర్‌లు మరియు విద్యుత్ పంపిణీకి అనుకూలం. |
| IP67/IP68 జలనిరోధిత | నిరంతర ఇమ్మర్షన్‌ను తట్టుకుంటుంది-ఆఫ్‌షోర్, తీరప్రాంత మరియు వరదలకు గురయ్యే సంస్థాపనలకు నమ్మదగినది. |
| హైబ్రిడ్ 3+2, 3+5 ,3+9 కాన్ఫిగరేషన్‌లు | 3 హై-కరెంట్ పవర్ పిన్‌లను (20A వరకు) 2 లేదా 5 లేదా 9 సిగ్నల్ పిన్‌లతో కలుపుతుంది-కేబుల్ కౌంట్ మరియు ప్యానెల్ స్థలాన్ని తగ్గిస్తుంది. |
| బంగారు పూతతో కూడిన ఇత్తడి పరిచయాలు | తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ (≤3mΩ) మరియు తుప్పు రక్షణ-తేమ వాతావరణంలో పనితీరును నిర్వహిస్తుంది. |
| థ్రెడ్ లాకింగ్ | వైబ్రేషన్-రెసిస్టెంట్ సంభోగం-భారీ యంత్రాల కదలిక మరియు థర్మల్ సైక్లింగ్ నుండి వదులుగా మారడాన్ని నిరోధిస్తుంది. |
| -40°C నుండి +105°C ఆపరేషన్ | విస్తృత ఉష్ణోగ్రత పరిధి తీవ్ర పారిశ్రామిక, సముద్ర మరియు బహిరంగ పరిస్థితులను కవర్ చేస్తుంది. |
| పరామితి | 2-పిన్ | 3-పిన్ | 4-పిన్ | 5-పిన్ | 6-పిన్ | 3+2-పిన్ | 3+5-పిన్ | 3+9-పిన్ |
| వోల్టేజ్ రేటింగ్ | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| ప్రస్తుత రేటింగ్ | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| వైర్ విభాగం | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
ఆపరేటింగ్ ఉష్ణోగ్రత:-40°C ~ +105°C
రక్షణ రేటింగ్:IP65 / IP67 / IP68 (మేడ్ కండిషన్)
హౌసింగ్ మెటీరియల్:PA66
సంప్రదింపు మెటీరియల్:బంగారు పూత పూసిన ఇత్తడి
కాంటాక్ట్ రెసిస్టెన్స్:≤3mΩ
సంభోగ చక్రాలు:≥500
బరువు:పోల్చదగిన ఇత్తడి కనెక్టర్‌ల కంటే దాదాపు 60% తేలికైనది
మంట రేటింగ్:UL 94 V-0
అన్ని పదార్థాలు RoHS కంప్లైంట్
| కోణం | రీయూనియన్ M25 ప్లాస్టిక్ సిరీస్ | మెటల్ M25 కనెక్టర్లు | ప్రీమియం ప్లాస్టిక్ కనెక్టర్ బ్రాండ్లు |
| తుప్పు నిరోధకత | అద్భుతమైనది - PA66 | ప్లేటింగ్ డిపెండెంట్ - సాల్ట్ స్ప్రేలో తుప్పు పట్టే ప్రమాదం | వేరియబుల్ |
| బరువు | 60% వరకు తేలికైనది | హెవీ - స్ట్రెయిన్స్ మౌంట్ | రీయూనియన్ మాదిరిగానే |
| ధర | వాల్యూమ్-స్నేహపూర్వక ధర | 3-4× ఎక్కువ | 2-3× ఎక్కువ |
| ప్రస్తుత రేటింగ్ | 30A వరకు | 30A వరకు | సాధారణంగా తక్కువ |
| హైబ్రిడ్ ఎంపికలు | 3+2, 3+5 ,3+9పిన్ | పరిమితం చేయబడింది | పరిమితం చేయబడింది |
| 100% ఎలక్ట్రికల్ టెస్టింగ్ | ప్రతి యూనిట్ | నమూనా ఆధారంగా | నమూనా ఆధారంగా |
| గుర్తించదగినది | ERP గుర్తించదగినది | అవును | అవును |
| ప్రధాన సమయం | 15-17 రోజులు | 4-8 వారాలు | 4-6 వారాలు |
| అనుకూలీకరణ MOQ | తక్కువ (100 ముక్కలు) | అధిక (500+) | అధిక (500+) |
| ISO ధృవపత్రాలు | 9001, 14001, 13485 | సాధారణంగా 9001 | సాధారణంగా 9001 |
| సర్టిఫికేషన్ | పరిధి |
| ISO 9001:2015 | నాణ్యత నిర్వహణ-డిజైన్, ఉత్పత్తి మరియు అమ్మకాల తర్వాత సేవ. |
| ISO 14001:2015 | పర్యావరణ నిర్వహణ-ధృవీకరించబడిన వ్యర్థాల తగ్గింపు మరియు స్థిరమైన పద్ధతులు. |
| ISO 13485:2016 | వైద్య పరికర నాణ్యత నిర్వహణ-రోగనిర్ధారణ లేదా పర్యవేక్షణ పరికరాలలో ఉపయోగించే M25కి వర్తిస్తుంది. |
| UL గుర్తింపు పొందింది | ఉత్తర అమెరికా మార్కెట్ల కోసం కాంపోనెంట్-స్థాయి భద్రతా ధృవీకరణ. |
| RoHS | ప్రమాదకర పదార్ధాల పరిమితి-EU ఆదేశాన్ని పాటించడం. |
రీయూనియన్ యొక్క M25 ప్లాస్టిక్ కనెక్టర్ ప్రొడక్షన్ లైన్ కఠినమైన ప్రక్రియ నియంత్రణల క్రింద పనిచేస్తుంది. IP67 వాటర్‌ప్రూఫ్ వాస్తవ ఇమ్మర్షన్ టెస్టింగ్ (1మీ, 30 నిమిషాలు) ద్వారా ప్రతి ప్రొడక్షన్ బ్యాచ్‌లో ధృవీకరించబడుతుంది. ప్రతి బ్యాచ్‌కు పరీక్ష రికార్డులు, మెటీరియల్ సర్టిఫికెట్లు మరియు తనిఖీ నివేదికలు ఉంచబడతాయి.
M25 ప్లాస్టిక్ కనెక్టర్ యొక్క ప్రస్తుత రేటింగ్ కాంటాక్ట్ సిస్టమ్ మరియు వైర్ గేజ్ ద్వారా నిర్ణయించబడుతుంది, హౌసింగ్ మెటీరియల్ కాదు. PA66 హౌసింగ్ అనేది అధిక-ఉష్ణోగ్రత థర్మోప్లాస్టిక్, ఇది 200°C కంటే ఎక్కువ ఉష్ణ విక్షేపం ఉష్ణోగ్రత కలిగి ఉంటుంది—కనెక్టర్ యొక్క ఆపరేటింగ్ పరిధి -40°C నుండి +105°C వరకు ఎక్కువగా ఉంటుంది. కాంటాక్ట్‌లు బంగారు పూతతో ఇత్తడితో ఉంటాయి మరియు IEC 60512 ప్రకారం ఉష్ణోగ్రత పెరుగుదల పరీక్ష ద్వారా ప్రస్తుత రేటింగ్ (30A వరకు) ధృవీకరించబడుతుంది. మా పరీక్షలో, M25 ప్లాస్టిక్ కనెక్టర్ యొక్క ఉష్ణోగ్రత రేట్ చేయబడిన కరెంట్‌తో సమానమైన మెటల్ కనెక్టర్లకు సమానమైన పరిమితుల్లోనే ఉంటుంది. హౌసింగ్ యొక్క తక్కువ ఉష్ణ వాహకత ఆప్టిమైజ్ చేయబడిన ఇన్సులేటర్ జ్యామితి మరియు కాంటాక్ట్ డిజైన్ ద్వారా భర్తీ చేయబడుతుంది, ఇది కేబుల్ కండక్టర్లు మరియు ప్యానెల్ ఇంటర్‌ఫేస్ ద్వారా వేడిని ప్రభావవంతంగా వెదజల్లుతుంది.
అవును-M25 ప్లాస్టిక్ కనెక్టర్ EV ఛార్జింగ్ అప్లికేషన్‌లకు బాగా సరిపోతుంది, ముఖ్యంగా:
తీరప్రాంతం లేదా అధిక తేమ ఉన్న ప్రదేశాలలో AC ఛార్జింగ్ స్టేషన్‌లు ఏర్పాటు చేయబడ్డాయి.
తుప్పు-నిరోధక ఇంటర్‌కనెక్ట్‌లు అవసరమయ్యే ఆన్-బోర్డ్ ఛార్జర్‌లు.
పవర్ మరియు సిగ్నల్ కలపడం బ్యాటరీ నిర్వహణ ఇంటర్‌ఫేస్‌లు.
PA66 హౌసింగ్ యొక్క తుప్పు-నిరోధక లక్షణాలు తీర ప్రాంతాలలో (సాల్ట్ స్ప్రే), పట్టణ పరిసరాలలో (శీతాకాలంలో రహదారి ఉప్పు) లేదా పారిశ్రామిక మండలాల్లో (రసాయన బహిర్గతం) అమర్చబడిన EV ఛార్జర్‌లకు ప్రత్యేకించి విలువైనవి. IP68 సీలింగ్ వర్షం మరియు వాషింగ్ నుండి రక్షిస్తుంది. DC ఫాస్ట్ ఛార్జింగ్ (100A+) కోసం, అధిక-కరెంట్ DC అప్లికేషన్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన పెద్ద పారిశ్రామిక కనెక్టర్‌లను మేము సిఫార్సు చేస్తున్నాము.
