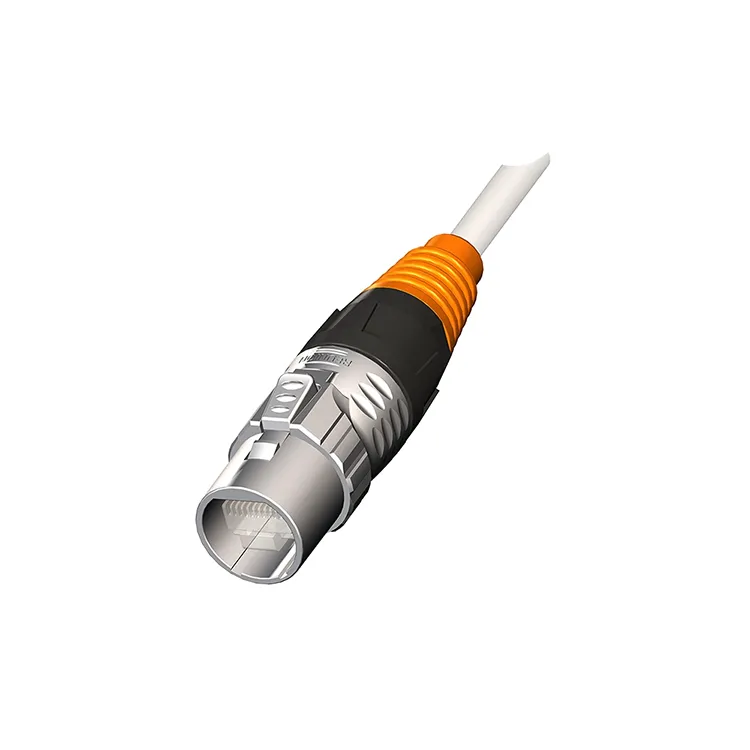

కథనం సారాంశం:పారిశ్రామిక ఈథర్నెట్ నెట్‌వర్క్‌లు ఆటోమేషన్, మెషిన్ విజన్, సర్వైలెన్స్, LED సిస్టమ్‌లు మరియు స్మార్ట్ పరికరాలలో చాలా ముఖ్యమైనవి కావడంతో, కనెక్టర్ విశ్వసనీయత నేరుగా డేటా సమగ్రతను మరియు సిస్టమ్ సమయాన్ని ప్రభావితం చేస్తుంది.రీయూనియన్యొక్కRJ45 సిగ్నల్ కనెక్టర్ఇండస్ట్రియల్-గ్రేడ్ మెకానికల్ ప్రొటెక్షన్, ఫ్లెక్సిబుల్ మౌంటు కాన్ఫిగరేషన్‌లు మరియు నమ్మదగిన విద్యుత్ పనితీరుతో సుపరిచితమైన RJ45 ఇంటర్‌ఫేస్‌ను మిళితం చేస్తుంది. 10 Gbps, CAT5e ద్వారా CAT7 కేబుల్స్, IP50/IP67 రక్షణ ఎంపికలు మరియు కనీసం 2,000 సంభోగ చక్రాల వరకు డేటా రేట్లకు మద్దతుతో, ఇది సాధారణ వాణిజ్య RJ45 కనెక్టర్లు తగినంత పర్యావరణ మన్నిక లేదా దీర్ఘకాలిక స్థిరత్వాన్ని అందించని అప్లికేషన్‌ల కోసం రూపొందించబడింది.
ఒకRJ45 సిగ్నల్ కనెక్టర్నెట్‌వర్కింగ్ పరికరాలు, కేబుల్‌లు, నియంత్రణ వ్యవస్థలు మరియు పారిశ్రామిక పరికరాల మధ్య ఆధారపడదగిన భౌతిక సంబంధాన్ని ఏర్పరచడానికి రూపొందించబడిన ఈథర్నెట్ ఇంటర్‌కనెక్షన్ భాగం. సాంప్రదాయ RJ45 కనెక్టర్లు కార్యాలయాలు మరియు వాణిజ్య నెట్‌వర్క్‌లలో విస్తృతంగా ఉపయోగించబడుతున్నప్పటికీ, పారిశ్రామిక అనువర్తనాలు తరచుగా కనెక్టర్‌లను కంపనం, తేమ, ధూళి, ఉష్ణోగ్రత మార్పులు, పునరావృత సంభోగం మరియు యాంత్రిక ఒత్తిడికి గురిచేస్తాయి.
ఈ కారణంగా, పారిశ్రామిక RJ45 డిజైన్‌లు సాధారణంగా యాంత్రిక రక్షణ, లాకింగ్ మెకానిజమ్స్, సీలింగ్, మెటీరియల్ ఎంపిక మరియు దీర్ఘకాలిక విద్యుత్ స్థిరత్వంపై ఎక్కువ ప్రాధాన్యతనిస్తాయి. రీయూనియన్ యొక్క పరిష్కారం ఫ్యాక్టరీ ఆటోమేషన్, మెషిన్ విజన్, అవుట్‌డోర్ సర్వైలెన్స్, LED డిస్ప్లేలు మరియు ఇండస్ట్రియల్ కమ్యూనికేషన్ సిస్టమ్‌లతో సహా అప్లికేషన్‌ల కోసం పారిశ్రామిక-ఆధారిత నిర్మాణంతో ప్రామాణిక RJ45 ఇంటర్‌ఫేస్‌ను మిళితం చేస్తుంది.
PROFINET, EtherNet/IP, EtherCAT మరియు ప్రామాణిక TCP/IP వంటి నెట్‌వర్క్‌లలో ఈథర్నెట్ కమ్యూనికేషన్‌కు కనెక్టర్ మద్దతు ఇస్తుంది. కాన్ఫిగరేషన్‌పై ఆధారపడి, ఇది కేబుల్-మౌంట్, ప్యానెల్-మౌంట్ లేదా PCB-మౌంట్ ఇన్‌స్టాలేషన్ ఎంపికలతో కూడా సరఫరా చేయబడుతుంది, ఇంజనీర్‌లకు కనెక్టర్‌ను వివిధ పరికరాల నిర్మాణాలలో ఏకీకృతం చేయడం సులభం చేస్తుంది.
పారిశ్రామిక పరిసరాలలో ఉపయోగించే ఈథర్నెట్ నెట్‌వర్క్‌లు సాధారణ కార్యాలయ నెట్‌వర్క్‌ల నుండి భిన్నమైన అవసరాలను కలిగి ఉంటాయి. నియంత్రిత IT గదిలో ఇన్‌స్టాల్ చేయబడిన కనెక్టర్ చాలా అరుదుగా నీరు, చమురు, కంపనం, దుమ్ము లేదా పునరావృత యాంత్రిక కదలికలను ఎదుర్కొంటుంది. దీనికి విరుద్ధంగా, కంట్రోల్ క్యాబినెట్‌లు, రోబోటిక్ సెల్‌లు, ప్రొడక్షన్ మెషినరీ, అవుట్‌డోర్ ఎక్విప్‌మెంట్ లేదా ఇన్‌స్పెక్షన్ సిస్టమ్‌లలో పారిశ్రామిక కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌ను ఇన్‌స్టాల్ చేయవచ్చు.
విశ్వసనీయ పారిశ్రామిక కనెక్టర్ అనేక ఆచరణాత్మక సమస్యలను పరిష్కరించాలి:
యంత్ర నియంత్రణ, నిజ-సమయ డేటా మార్పిడి, కెమెరా కమ్యూనికేషన్ లేదా రిమోట్ పరికరాల పర్యవేక్షణకు ఈథర్నెట్ లింక్ బాధ్యత వహించినప్పుడు ఈ అంశాలు చాలా ముఖ్యమైనవి.
బాగా ఇంజనీరింగ్ చేయబడిన పారిశ్రామిక కనెక్టర్ విద్యుత్ పనితీరు, యాంత్రిక మన్నిక మరియు ఇన్‌స్టాలేషన్ సౌలభ్యాన్ని సమతుల్యం చేయాలి. రీయూనియన్ యొక్క RJ45 సిగ్నల్ కనెక్టర్ ఈథర్నెట్ అప్లికేషన్‌లను డిమాండ్ చేయడం కోసం ఉద్దేశించిన అనేక ఫీచర్లను కలిగి ఉంది.
| ఫీచర్ | రీయూనియన్ RJ45 సిగ్నల్ కనెక్టర్ | ఇంజనీరింగ్ ప్రయోజనం |
|---|---|---|
| డేటా రేటు | 10 Gbps వరకు | హై-స్పీడ్ ఈథర్నెట్ కమ్యూనికేషన్‌కు మద్దతు ఇస్తుంది |
| హౌసింగ్ | జింక్ మిశ్రమం, PA6 ఐచ్ఛికం | యాంత్రిక రక్షణ మరియు కాన్ఫిగరేషన్ సౌలభ్యాన్ని అందిస్తుంది |
| రక్షణ | జత చేసినప్పుడు IP50 / IP67 | వివిధ పర్యావరణ పరిస్థితులకు అనుకూలం |
| సంభోగ చక్రాలు | ≥2,000 | పునరావృత నిర్వహణ మరియు పరికరాల సేవలకు మద్దతు ఇస్తుంది |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -40°C నుండి +85°C | విస్తృత పారిశ్రామిక ఉష్ణోగ్రత పరిస్థితులకు అనుకూలం |
| కేబుల్ నిష్క్రమణ | 180° నేరుగా / 90° లంబకోణం | కాంపాక్ట్ పరికరాలలో సంస్థాపన సౌలభ్యాన్ని మెరుగుపరుస్తుంది |
| రద్దు | సోల్డర్-కప్ లేదా IDC | విభిన్న ఫీల్డ్ మరియు అసెంబ్లీ అవసరాలకు మద్దతు ఇస్తుంది |
త్వరిత టర్నింగ్ లాకింగ్ సిస్టమ్ ఒక ముఖ్యమైన డిజైన్ ఫీచర్. సాధారణ ఘర్షణ-సరిపోయే ఇంటర్‌ఫేస్‌తో పోలిస్తే, ప్రత్యేక లాకింగ్ మెకానిజం కంపనం లేదా పునరావృత కదలికను ఆశించే చోట అదనపు కనెక్షన్ భద్రతను అందిస్తుంది.
ఈథర్నెట్ కనెక్టర్‌ను ఎంచుకోవడం అనేది నెట్‌వర్క్ యొక్క ఎలక్ట్రికల్ మరియు పర్యావరణ అవసరాలతో కాకుండా కేవలం ప్రదర్శనతో ప్రారంభం కావాలి. ఇంజనీర్లు ట్రాన్స్మిషన్ రేట్, ఇంపెడెన్స్, కాంటాక్ట్ రెసిస్టెన్స్, ఆపరేటింగ్ ఉష్ణోగ్రత, రక్షణ స్థాయి, కేబుల్ అనుకూలత మరియు మెకానికల్ కాన్ఫిగరేషన్‌ను అంచనా వేయాలి.
| స్పెసిఫికేషన్ | సాధారణ రీయూనియన్ విలువ | వై ఇట్ మేటర్స్ |
|---|---|---|
| క్యారెక్టరిస్టిక్ ఇంపెడెన్స్ | 100 Ω ± 5% | తగిన అవకలన సిగ్నల్ ప్రవర్తనను నిర్వహించడానికి సహాయపడుతుంది |
| ప్రస్తుత రేటింగ్ | ప్రతి పరిచయానికి 1.5 ఎ | నిరంతర సంప్రదింపు ప్రస్తుత సామర్థ్యాన్ని నిర్వచిస్తుంది |
| వోల్టేజ్ రేటింగ్ | 50 V | పేర్కొన్న పని వోల్టేజీని నిర్వచిస్తుంది |
| కాంటాక్ట్ రెసిస్టెన్స్ | ≤10 mΩ ప్రారంభ | తక్కువ నిరోధకత స్థిరమైన విద్యుత్ పరిచయానికి మద్దతు ఇస్తుంది |
| ఇన్సులేషన్ రెసిస్టెన్స్ | 500 VDC వద్ద ≥500 MΩ | ఇన్సులేషన్ పనితీరును సూచిస్తుంది |
| కేబుల్ అనుకూలత | CAT5e / CAT6 / CAT6a / CAT7 | ఈథర్నెట్ సిస్టమ్ డిజైన్ కోసం సౌలభ్యాన్ని అందిస్తుంది |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -40°C నుండి +85°C | డిమాండ్ ఉష్ణోగ్రత వాతావరణాలకు మద్దతు ఇస్తుంది |
హై-స్పీడ్ సిస్టమ్‌ల కోసం, ఇంజనీర్లు ఇన్సర్షన్ లాస్, రిటర్న్ లాస్, కేబుల్ నిర్మాణం, షీల్డింగ్ స్ట్రాటజీ, గ్రౌండింగ్ మరియు పూర్తి ట్రాన్స్మిషన్ ఛానెల్‌ని కూడా పరిగణించాలి. కనెక్టర్ పనితీరు కేబుల్, ముగింపు పద్ధతి మరియు నెట్‌వర్క్ ఆర్కిటెక్చర్ నుండి స్వతంత్రంగా మూల్యాంకనం చేయబడదు.
రీయూనియన్ CAT5e, CAT6, CAT6a మరియు CAT7 కేబుల్‌లకు మద్దతును నిర్దేశిస్తుంది, పేర్కొన్న AWG 26–22 పరిధిలో స్ట్రాండెడ్ లేదా ఘన కండక్టర్‌లతో సహా. ఇది ప్రామాణిక ఈథర్నెట్ అవస్థాపన మరియు అధిక-పనితీరు గల ఇండస్ట్రియల్ కమ్యూనికేషన్ సిస్టమ్‌ల కోసం కనెక్టర్‌ను పరిగణించటానికి అనుమతిస్తుంది.
ఈథర్నెట్ యొక్క బహుముఖ ప్రజ్ఞ అనేక పారిశ్రామిక మరియు వాణిజ్య వ్యవస్థల్లో RJ45 ఇంటర్‌ఫేస్‌లను సంబంధితంగా చేస్తుంది. కనెక్టర్ పర్యావరణ లేదా యాంత్రిక ఒత్తిళ్లను తట్టుకోవలసి వచ్చినప్పుడు కఠినమైన సంస్కరణ ప్రత్యేకంగా ఉపయోగపడుతుంది.
ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు PLCలు, కంట్రోలర్‌లు, సెన్సార్‌లు, డ్రైవ్‌లు, ఇండస్ట్రియల్ కంప్యూటర్లు మరియు ఇతర నెట్‌వర్క్డ్ పరికరాల మధ్య కమ్యూనికేషన్‌పై ఆధారపడి ఉంటాయి. మన్నికైన ఈథర్నెట్ ఇంటర్‌ఫేస్ నిరంతర ఆపరేషన్ సమయంలో స్థిరమైన కనెక్షన్‌లను నిర్వహించడానికి సహాయపడుతుంది.
పారిశ్రామిక కెమెరాలు చిత్ర డేటా యొక్క గణనీయమైన పరిమాణంలో ఉత్పత్తి చేయగలవు. కెమెరాలు, పారిశ్రామిక కంప్యూటర్లు మరియు నియంత్రణ వ్యవస్థల మధ్య తనిఖీ సమాచారాన్ని బదిలీ చేయడానికి హై-స్పీడ్ ఈథర్నెట్ కనెక్టివిటీ చాలా ముఖ్యం.
అవుట్‌డోర్ పర్యవేక్షణ పరికరాలు వర్షం, దుమ్ము, ఉష్ణోగ్రత వైవిధ్యం మరియు భౌతిక బహిర్గతం వంటివి అనుభవించవచ్చు. తగిన IP-రేటెడ్ కనెక్టర్ ఈథర్నెట్ ఇంటర్‌ఫేస్ వద్ద అదనపు రక్షణను అందిస్తుంది.
పెద్ద LED డిస్ప్లేలు మరియు ప్రొఫెషనల్ లైటింగ్ పరికరాలు తరచుగా విశ్వసనీయ నియంత్రణ మరియు డేటా కమ్యూనికేషన్ అవసరం. ఫ్లెక్సిబుల్ కేబుల్ నిష్క్రమణలు మరియు సురక్షిత లాకింగ్‌తో కూడిన కనెక్టర్ పరిమితం చేయబడిన స్థలంతో పరికరాలలో ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది.
నియంత్రణ క్యాబినెట్‌లు పరిమిత ప్రాంతంలో బహుళ కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లను కలిగి ఉంటాయి. ప్యానెల్-మౌంట్ మరియు PCB-మౌంట్ కాన్ఫిగరేషన్‌లు పరికరాల తయారీదారులు మరియు సిస్టమ్ ఇంటిగ్రేటర్‌లకు అదనపు ఇంటిగ్రేషన్ ఎంపికలను అందిస్తాయి.
పారిశ్రామిక ఈథర్నెట్ కనెక్టర్‌ను సోర్సింగ్ చేసినప్పుడు, కొనుగోలుదారులు వ్యక్తిగత ఉత్పత్తులను పోల్చడానికి ముందు అప్లికేషన్‌ను నిర్వచించాలి. కింది చెక్‌లిస్ట్ ఎంపికను తగ్గించడంలో సహాయపడుతుంది:
అనుకూలీకరించిన ప్రాజెక్ట్‌ల కోసం, కొనుగోలుదారులు ఆశించిన ఆర్డర్ పరిమాణాలు, కేబుల్ పొడవు, కనెక్టర్ ఓరియంటేషన్, మార్కింగ్ అవసరాలు, హౌసింగ్ మెటీరియల్ ప్రాధాన్యతలు మరియు ఇన్‌స్టాలేషన్ పరిమితులను కూడా అందించాలి. ఈ వివరాలు కేవలం ప్రామాణిక కేటలాగ్ భాగాన్ని అందించడం కంటే కాన్ఫిగరేషన్‌ను సిఫార్సు చేయడానికి సరఫరాదారుని అనుమతిస్తాయి.
రీయూనియన్ అనేది పవర్, సిగ్నల్, ఇండస్ట్రియల్ ఆటోమేషన్, వాటర్‌ప్రూఫ్ కనెక్టర్ మరియు కేబుల్ అసెంబ్లీ ఉత్పత్తులలో అనుభవం ఉన్న చైనా ఆధారిత కనెక్టర్ తయారీదారు. దీని తయారీ సామర్థ్యాలలో కనెక్టర్ డిజైన్, ఇంజెక్షన్ మోల్డింగ్, టంకం, వైర్ కటింగ్ మరియు స్ట్రిప్పింగ్, అసెంబ్లీ మరియు కేబుల్ అసెంబ్లీ ఉన్నాయి.
RJ45 ఉత్పత్తి శ్రేణి కోసం, ప్రతి యూనిట్ షిప్‌మెంట్‌కు ముందు విద్యుత్ పరీక్షకు లోనవుతుందని రీయూనియన్ పేర్కొంది. కంపెనీ నేరుగా మరియు కుడి-కోణ కేబుల్ నిష్క్రమణలతో పాటు కేబుల్-మౌంట్, ప్యానెల్-మౌంట్ మరియు PCB-మౌంట్ కాన్ఫిగరేషన్‌లను కూడా అందిస్తుంది. విభిన్న మెకానికల్ లేఅవుట్‌లతో పరికరాలను అభివృద్ధి చేసే OEMలు మరియు సిస్టమ్ ఇంటిగ్రేటర్‌లకు ఈ ఎంపికలు ఉపయోగపడతాయి.
రీయూనియన్ యొక్క విస్తృత తయారీ కార్యకలాపాలలో సుమారు 4,000 చదరపు మీటర్ల ఉత్పత్తి సౌకర్యం, దాదాపు 150 మంది ఉద్యోగులు మరియు 10 ఉత్పత్తి లైన్లు ఉన్నాయి. దీని R&D బృందంలో 10 కంటే ఎక్కువ అనుభవజ్ఞులైన ఇంజనీర్లు ఉన్నారు, అయితే కంపెనీ సంవత్సరానికి 30 కంటే ఎక్కువ అనుకూలీకరించిన ప్రాజెక్ట్‌లను నివేదిస్తుంది. దాని నాణ్యతా వ్యవస్థ ISO 9001, ISO 14001 మరియు ISO 13485 ధృవీకరణలను కలిగి ఉందని కంపెనీ పేర్కొంది, వర్తించే ఉత్పత్తులకు RoHS మరియు రీచ్ వంటి అదనపు సమ్మతి డాక్యుమెంటేషన్ అందుబాటులో ఉంది.
సిగ్నల్ కనెక్టర్ సరఫరాదారుని మూల్యాంకనం చేసే కొనుగోలుదారుల కోసం, ఈ తయారీ మరియు ఇంజనీరింగ్ సామర్థ్యాలను ఉత్పత్తి లక్షణాలు, పరీక్షా విధానాలు, అనుకూలీకరణ అవసరాలు మరియు డెలివరీ అంచనాలతో పాటు పరిగణించవచ్చు.
రీయూనియన్ RJ45 సిగ్నల్ కనెక్టర్ తగిన CAT6a లేదా CAT7 కేబులింగ్ మరియు అనుకూలమైన నెట్‌వర్క్ పరికరాలతో ఉపయోగించినప్పుడు 10 Gbps వరకు డేటా ట్రాన్స్మిషన్ కోసం పేర్కొనబడింది. అసలైన సిస్టమ్ పనితీరు కేబుల్, ముగింపు మరియు క్రియాశీల పరికరాలతో సహా పూర్తి ఈథర్నెట్ ఛానెల్‌పై ఆధారపడి ఉంటుంది.
ఎంచుకున్న కాన్ఫిగరేషన్‌లు జత చేసినప్పుడు IP67 రక్షణను అందిస్తాయి, దుమ్ము మరియు నీటి బహిర్గతం నుండి రక్షణ అవసరమయ్యే అప్లికేషన్‌లకు వాటిని అనుకూలం చేస్తుంది. కేబుల్ ప్రవేశం, సంభోగం పరిస్థితి, ఎన్‌క్లోజర్ డిజైన్ మరియు పర్యావరణ బహిర్గతం కోసం పూర్తి ఇన్‌స్టాలేషన్ ఇప్పటికీ మూల్యాంకనం చేయబడాలి.
పేర్కొన్న అనుకూలత CAT5e, CAT6, CAT6a మరియు CAT7 కేబుల్‌లను కలిగి ఉంటుంది, పేర్కొన్న AWG 26–22 పరిధిలోని స్ట్రాండెడ్ లేదా ఘన కండక్టర్‌లకు మద్దతు ఇస్తుంది.
పారిశ్రామిక RJ45 సిగ్నల్ కనెక్టర్ కనీసం 2,000 సంభోగ చక్రాల కోసం పేర్కొనబడింది. ఆవర్తన నిర్వహణ, భర్తీ, తనిఖీ లేదా ఫీల్డ్ సర్వీసింగ్ అవసరమయ్యే పరికరాలకు ఇది ప్రత్యేకంగా వర్తిస్తుంది.
అవును. ప్రాజెక్ట్ అవసరాలపై ఆధారపడి, అనుకూలీకరణలో కాన్ఫిగరేషన్, కేబుల్ పొడవు, మార్కింగ్, హౌసింగ్ ఎంపికలు మరియు ఇతర మెకానికల్ వివరాలు ఉంటాయి. కొటేషన్‌ను అభ్యర్థించేటప్పుడు కొనుగోలుదారులు అప్లికేషన్ వాతావరణం, కేబుల్ స్పెసిఫికేషన్, ఇన్‌స్టాలేషన్ పద్ధతి, పరిమాణం మరియు అవసరమైన డెలివరీ షెడ్యూల్‌ను అందించాలి.
పూర్తి సిస్టమ్ యొక్క ఎలక్ట్రికల్, మెకానికల్ మరియు పర్యావరణ అవసరాలకు సరిపోయే కనెక్టర్‌ను ఎంచుకోవడంతో ఆధారపడదగిన ఈథర్నెట్ కనెక్షన్ ప్రారంభమవుతుంది. ఇండస్ట్రియల్ ఆటోమేషన్, మెషిన్ విజన్, నిఘా, LED పరికరాలు మరియు ఇతర నెట్‌వర్క్డ్ పరికరాల కోసం, ఇండస్ట్రియల్-గ్రేడ్ RJ45 ఇంటర్‌ఫేస్ సంప్రదాయ ఆఫీస్ నెట్‌వర్కింగ్ హార్డ్‌వేర్‌కు మించి అవసరమైన మన్నిక మరియు ఇన్‌స్టాలేషన్ సౌలభ్యాన్ని అందిస్తుంది.
రీయూనియన్ RJ45 అనుకూలతను IP రక్షణ, పారిశ్రామిక ఉష్ణోగ్రత పనితీరు, బహుళ మౌంటు కాన్ఫిగరేషన్‌లు, సురక్షిత లాకింగ్ మరియు హై-స్పీడ్ ఈథర్నెట్ ట్రాన్స్మిషన్ కోసం ఎంపికలతో మిళితం చేస్తుంది. మీరు ఒక సోర్సింగ్ ఉంటేRJ45 సిగ్నల్ కనెక్టర్OEM ఉత్పత్తి, సిస్టమ్ ఇంటిగ్రేషన్ లేదా బల్క్ కొనుగోలు కోసం, ముందుగా మీ కేబుల్ మరియు పర్యావరణ అవసరాలను సమీక్షించండి, ఆపై ఇంజనీరింగ్ బృందంతో అవసరమైన కాన్ఫిగరేషన్‌ను చర్చించండి.
