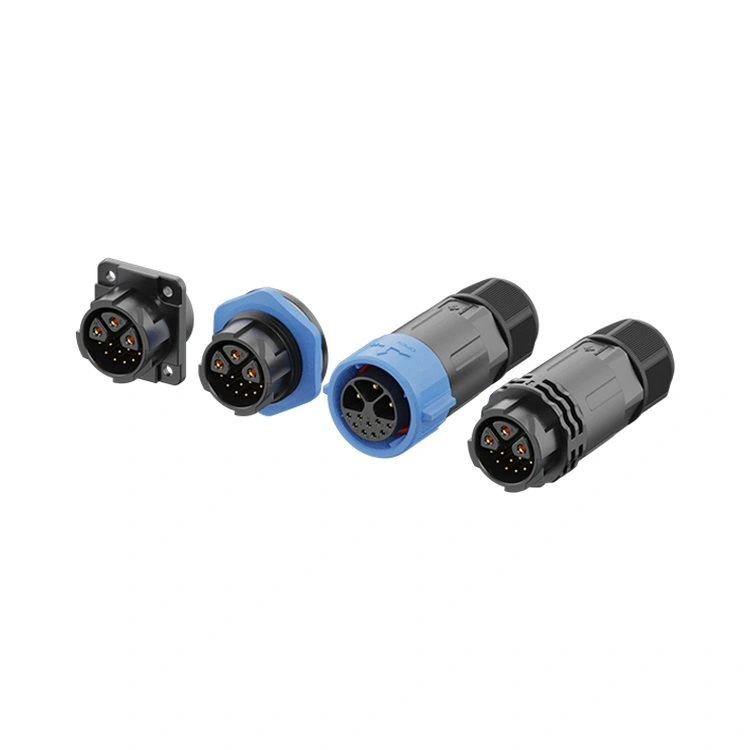

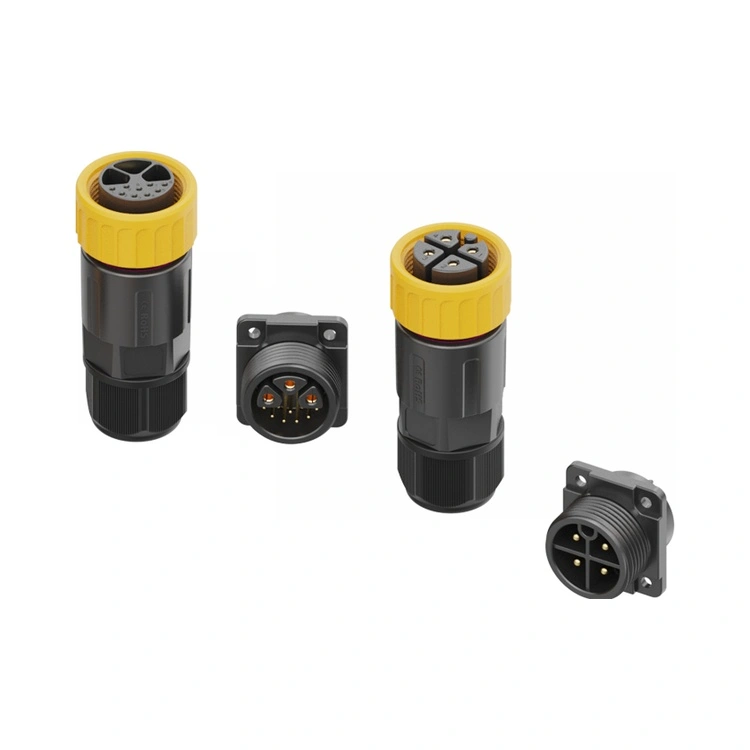

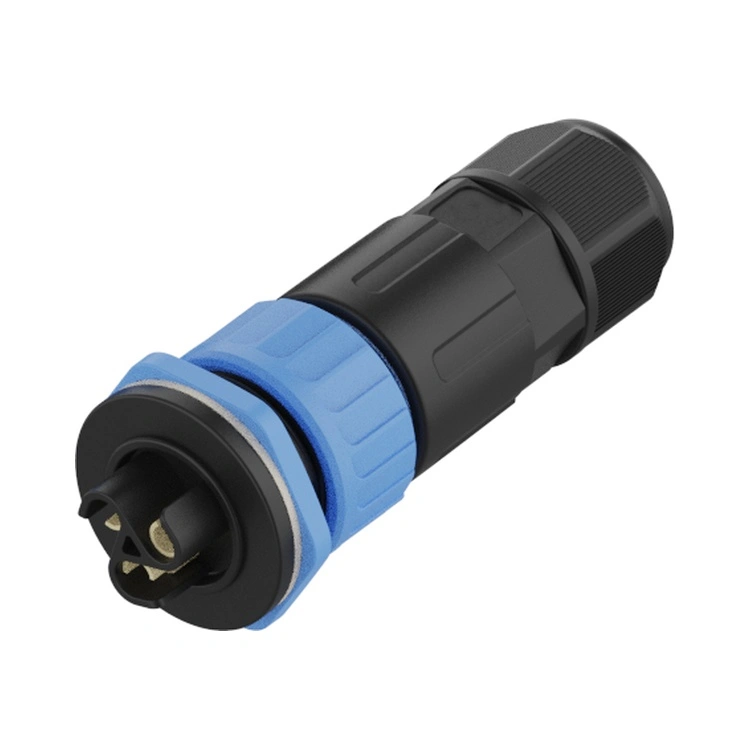

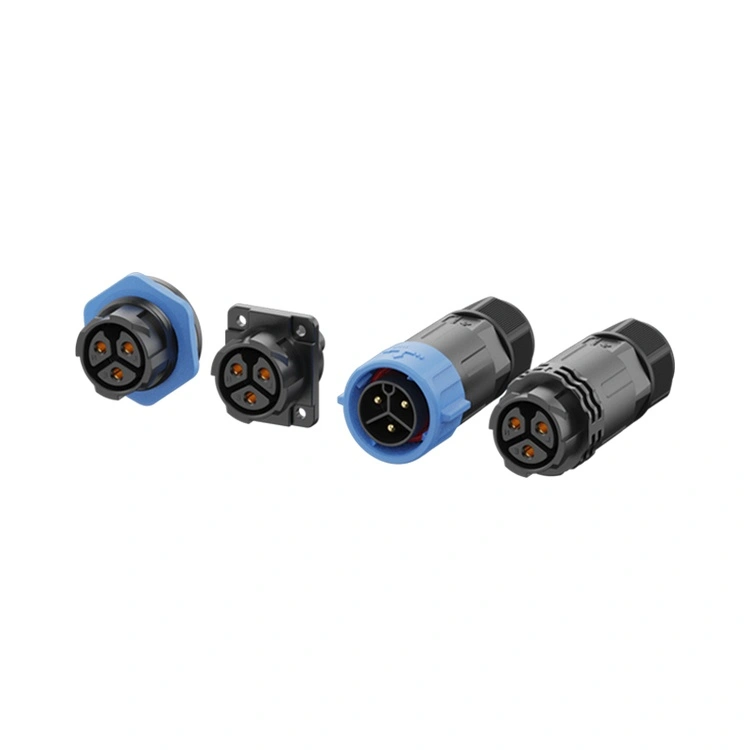

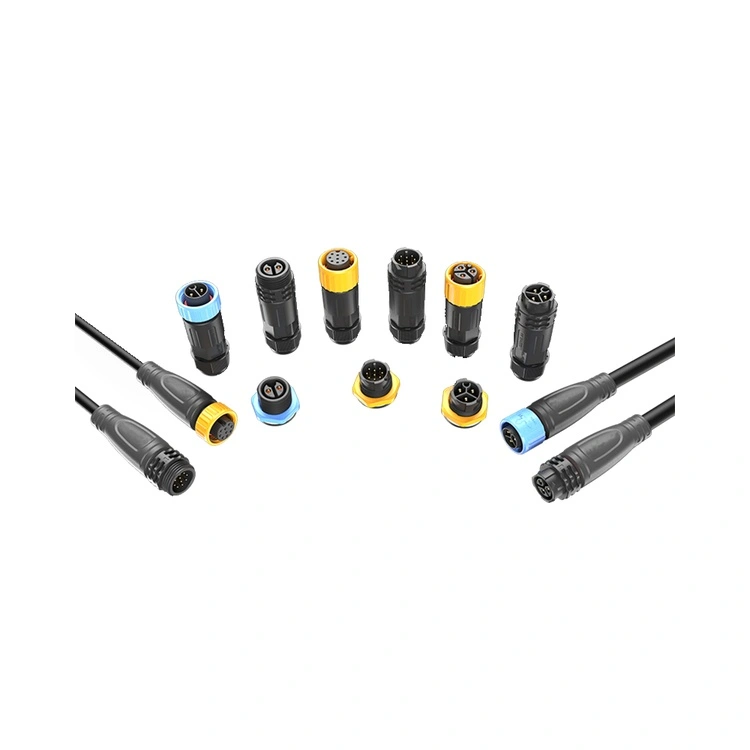

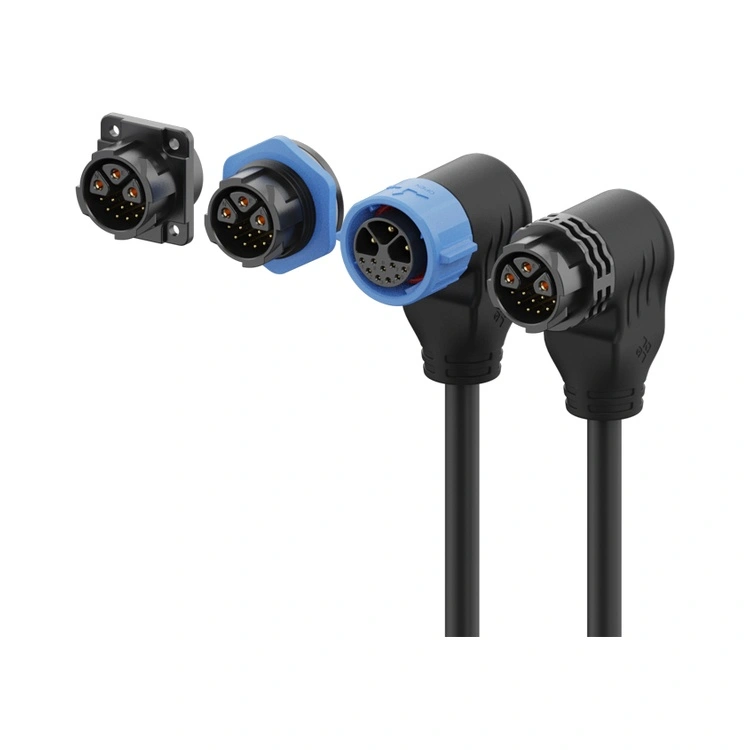

రీయూనియన్ M25 సిరీస్ LED లైట్ కనెక్టర్ 1,000W కంటే ఎక్కువ ఫిక్చర్‌ల కోసం ఉద్దేశించబడింది, ఇక్కడ థర్మల్ సైక్లింగ్ (ΔT 145°C వరకు) మరియు మెకానికల్ షాక్ సాధారణంగా ప్రామాణిక M20 సొల్యూషన్‌లను క్షీణింపజేస్తుంది. సాధారణ కాపీలు కాకుండా, ఈ శ్రేణి ప్రతి ఉత్పత్తి బ్యాచ్‌కు సంబంధించినది:
1)100% హిపాట్ మరియు కాంటాక్ట్ రెసిస్టెన్స్ టెస్టింగ్
2)IP67 జలనిరోధిత పరీక్ష – 1మీ లోతు, 30 నిమిషాలు, వీడియో రికార్డులతో డాక్యుమెంట్ చేయబడింది
3)థర్మల్ షాక్ ధ్రువీకరణ – -40°C నుండి +105°C వరకు 500 చక్రాలు సీల్ రిలాక్సేషన్ లేకుండా
ఈ టెస్ట్ ప్రోటోకాల్ అవుట్‌డోర్ LED సిస్టమ్‌లలో #1 వైఫల్య మోడ్‌ను నేరుగా పరిష్కరిస్తుంది: విండ్-ప్రేరిత కేబుల్ స్వే వల్ల ఏర్పడే మైక్రో-మోషన్ ఫ్రేటింగ్ తుప్పు. థ్రెడ్ లాకింగ్ మెకానిజం (సిఫార్సు చేయబడిన టార్క్ 1.2–1.5Nm) 80N పైన ఇంటర్‌ఫేస్ ఒత్తిడిని నిర్వహిస్తుంది, ఇది 50m-ఎత్తైన స్టేడియం మాస్ట్‌లపై అమర్చినప్పుడు కూడా స్థిరమైన పరిచయాన్ని నిర్ధారిస్తుంది.
| ఎంపిక ప్రమాణం | రీయూనియన్ M25 సిరీస్ LED లైట్ కనెక్టర్ | M20 సిరీస్ (తక్కువ సామర్థ్యం) | అన్‌బ్రాండెడ్ M25 లుక్-అలైక్స్ |
| గరిష్ట నిరంతర కరెంట్ | 30A (పవర్ పిన్‌కి) | 30A (కానీ 85°C వద్ద 22Aకి తగ్గుతుంది) | 30Aని క్లెయిమ్ చేయండి, కానీ 25A వద్ద విఫలమవుతుంది (థర్మల్ ఇమేజ్ రిపోర్ట్ లేదు) |
| హైబ్రిడ్ పిన్ ఎంపికలు | 3+2 / 3+5 /3+9 పిన్స్ | 2+2 మాత్రమే (అనుకూల MOQ 500+) | ఏదీ కాదు - పవర్-ఓన్లీ షెల్స్ |
| IP67 జలనిరోధిత | ప్రతి బ్యాచ్ - ఇమ్మర్షన్-టెస్ట్ చేయబడింది, ఫోటోలు అలాగే ఉంచబడ్డాయి | నమూనా ఆధారిత (1,000కి 1) | డాక్యుమెంట్ చేయబడలేదు |
| కేబుల్ OD వసతి | 6–12 మి.మీ (తొడుగు-స్నేహపూర్వక నూర్లింగ్) | 4-8మి.మీ | 5-10mm (పేలవమైన ఒత్తిడి ఉపశమనం) |
| లీడ్ టైమ్ (1,000 pcs) | 15-20 రోజులు | 4-6 వారాలు | ఊహించలేనిది (తరచుగా డ్రాప్‌షిప్ చేయబడుతుంది) |
| గుర్తించదగినది | ERP బ్యాచ్ కోడ్ → ముడిసరుకు ధృవపత్రాలు | బ్యాచ్-స్థాయి | ఏదీ లేదు |
సిఫార్సు: ROI > 3 సంవత్సరాలు మరియు ప్రణాళిక లేని డౌన్‌టైమ్ ఖర్చులు గంటకు $2,000 (ఉదా. ఎయిర్‌పోర్ట్ అప్రాన్‌లు, టన్నెల్ ఎగ్రెస్ లైటింగ్) కంటే ఎక్కువ ఉన్న ఏదైనా ప్రాజెక్ట్ కోసం Reunion M25 సిరీస్ LED లైట్ కనెక్టర్‌ను పేర్కొనండి.
| పరామితి | 2-పిన్ | 3-పిన్ | 4-పిన్ | 5-పిన్ | 6-పిన్ | 3+2-పిన్ | 3+5-పిన్ | 3+9-పిన్ |
| వోల్టేజ్ రేటింగ్ | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| ప్రస్తుత రేటింగ్ | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| వైర్ విభాగం | 0.75-4.0mm² | 0.75-4.0mm² | 0.5-2.5mm² | 0.5-2.5mm² | 0.25-1.5mm² | 0.25-2.5mm² | 0.25-2.5mm² | 0.25-2.5mm² |
3+5 కాన్ఫిగరేషన్‌లోని 5 సిగ్నల్ పిన్‌లు స్వతంత్రంగా 2.54mm పిచ్‌తో రక్షింపబడి ఉంటాయి, ఇది 250kHz వద్ద > 40dB క్రాస్‌స్టాక్ అటెన్యుయేషన్‌ను అందిస్తుంది - DMX512 RDM ద్వి-దిశాత్మక కమ్యూనికేషన్‌కు కీలకం. DALI-2 అప్లికేషన్‌ల కోసం, 30A పవర్ రైల్‌ను నిర్వహిస్తున్నప్పుడు 3+2 పిన్ వేరియంట్ (2 సిగ్నల్ వైర్లు) ఒక లూప్‌కు 64 ఫిక్స్‌చర్‌లను అడ్రస్ చేయడానికి మద్దతు ఇస్తుంది. స్పెసిఫైయర్‌ల కోసం ప్రాక్టికల్ వైరింగ్ గైడ్:
3+5 పిన్స్: పిన్స్ 1–3 = L1/L2/L3 (3-ఫేజ్, 20A ఒక్కొక్కటి); పిన్స్ 4–5 = DALI +/-; పిన్స్ 6–7 = DMX డేటా+ / డేటా- ; పిన్ 8 = DMX సాధారణ (షీల్డ్ సూచన).
3+2 పిన్స్: పిన్స్ 1–3 = L/N/PE (సింగిల్-ఫేజ్ 30A లేదా 3-ఫేజ్ 20A); పిన్స్ 4–5 = 0-10V డిమ్మింగ్ లేదా DALI.
ఈ హైబ్రిడ్ ఆర్కిటెక్చర్ 40% టెర్మినల్-బ్లాక్ స్ప్లైస్‌లను తొలగించడం ద్వారా ఫీల్డ్ లేబర్‌ను తగ్గిస్తుంది
A: హై-టెంప్ థర్మోప్లాస్టిక్ ఇన్సులేటర్ (UL 94 V-0) ప్రభావ బలాన్ని కలిగి ఉంటుంది >6 kJ/m² వద్ద -40°C (ISO 179 ప్రకారం పరీక్షించబడింది). సిలికాన్ O-రింగ్ 500 కోల్డ్-స్టార్ట్ సైకిల్స్ తర్వాత <20% కంప్రెషన్ సెట్‌ను నిర్వహిస్తుంది.
ప్రామాణిక DALI-నియంత్రిత ప్రాజెక్ట్‌ల కోసం, మేము 3+2 కాన్ఫిగరేషన్‌ని సిఫార్సు చేస్తున్నాము:
LED డ్రైవర్ ఇన్‌పుట్ కోసం 3 పవర్ పిన్‌లు (ఒక్కొక్కటి 20A).
DALI డేటా కోసం 2 సిగ్నల్ పిన్‌లు (ఒక్కొక్కటి 10A).
ఇది అధిక-వాటేజ్ లుమినియర్‌లకు పుష్కలమైన శక్తిని అందిస్తుంది మరియు 300 మీటర్ల వరకు నడిచే DALI కమ్యూనికేషన్‌కు మద్దతు ఇస్తుంది. బహుళ-ఛానల్ రంగు నియంత్రణ లేదా ఇంటిగ్రేటెడ్ సెన్సార్ ఫీడ్‌బ్యాక్ కోసం, 3+5 లేదా 3+9 వేరియంట్‌లను ఎంచుకోండి. అన్ని కాన్ఫిగరేషన్‌లు DALI, DMX, 0-10V మరియు RS-485 ప్రోటోకాల్‌ల కోసం సిగ్నల్ సమగ్రతను నిర్వహిస్తాయి.
