M20 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్

దిరీయూనియన్ M20 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్ IP67/IP68 జలనిరోధిత మరియు 20A వరకు రేట్ చేయబడిన బంగారు పూతతో కూడిన బ్రాస్ కాంటాక్ట్‌లతో తేలికైన, స్థిరమైన-పనితీరు గల PA66 హౌసింగ్‌ను కలిపి ఈ మూడింటిని అందిస్తుంది. రీయూనియన్ యొక్క ISO-సర్టిఫైడ్ సౌకర్యాల ద్వారా అంతర్గతంగా రూపొందించబడింది మరియు తయారు చేయబడింది, ఈ కనెక్టర్ కుటుంబం సాల్ట్-స్ప్రే, కెమికల్ మరియు అధిక తేమ వాతావరణంలో తుప్పు పట్టే మెటల్ ఇంటర్‌కనెక్ట్‌లకు నిరూపితమైన ప్రత్యామ్నాయాన్ని పరికరాల తయారీదారులు, సిస్టమ్ ఇంటిగ్రేటర్లు మరియు నిర్వహణ ఇంజనీర్‌లకు అందిస్తుంది.

హై-కరెంట్ ప్లాస్టిక్ కనెక్టర్‌ల కోసం రీయూనియన్ ఎందుకు?

రీయూనియన్ అనేది ట్రేడింగ్ కంపెనీ కాదు-మేము 15 సంవత్సరాలకు పైగా ఖచ్చితమైన మౌల్డింగ్ మరియు కాంటాక్ట్ ఇంజనీరింగ్ అనుభవంతో నిలువుగా సమీకృత తయారీదారు. మా ప్రతి బ్యాచ్M20 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్100% ఎలక్ట్రికల్ టెస్టింగ్, మరియు వాటర్‌ప్రూఫ్ టెస్ట్ చేయించుకుంది, టెస్ట్ రికార్డ్‌లు పూర్తి ట్రేస్‌బిలిటీ కోసం అలాగే ఉంచబడ్డాయి. మీరు రీయూనియన్‌ని పేర్కొన్నప్పుడు, రెసిన్ ఎండబెట్టడం నుండి తుది అసెంబ్లీ వరకు నాణ్యతను నియంత్రించే భాగస్వామిని మీరు పేర్కొంటారు— ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 మరియు UL గుర్తింపు.

ఉత్పత్తి నిర్వచనం

దిరీయూనియన్ M20 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్ గణనీయమైన పవర్ డెలివరీ (ప్రతి పరిచయానికి 20A వరకు) మరియు పర్యావరణ స్థితిస్థాపకత రెండింటినీ డిమాండ్ చేసే అప్లికేషన్‌ల కోసం రూపొందించబడిన థ్రెడ్ సర్క్యులర్ ఇంటర్‌కనెక్ట్. దీని 20mm కప్లింగ్ ఇంటర్‌ఫేస్ అధిక-బలం కలిగిన PA66 థర్మోప్లాస్టిక్ హౌసింగ్‌ను రూపొందించి, నేరుగా ఏదైనా RAL/Pantone రంగులో రూపొందించబడింది-పెయింట్, లేపనం, తుప్పు పట్టడం లేదు. హౌసింగ్ అంతర్గతంగా రస్ట్ ప్రూఫ్ మరియు ఆక్సీకరణ ప్రూఫ్, 200 ° C కంటే ఎక్కువ ఉష్ణ విక్షేపం ఉష్ణోగ్రత, -40 ° C నుండి +105 ° C వరకు విశ్వసనీయ పనితీరును నిర్ధారిస్తుంది.

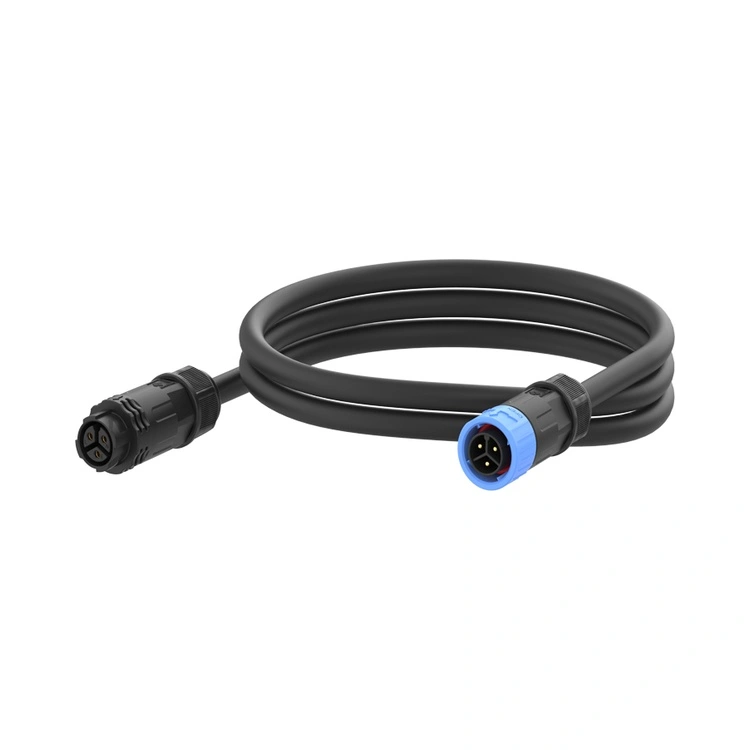

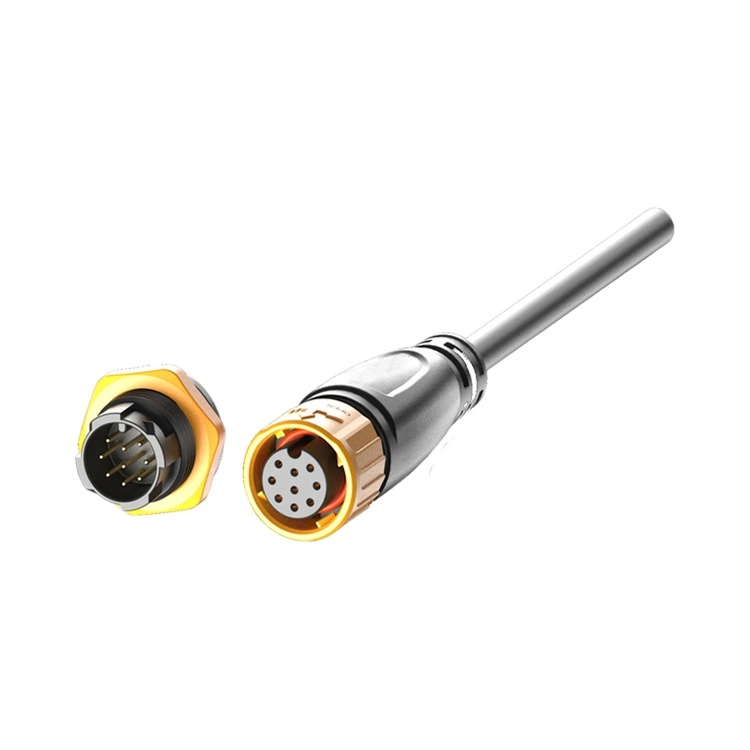

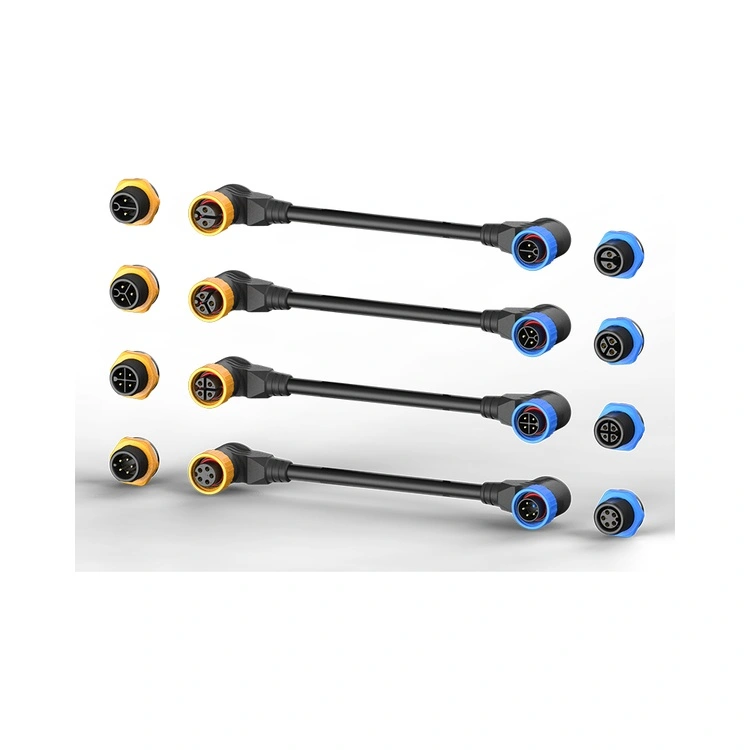

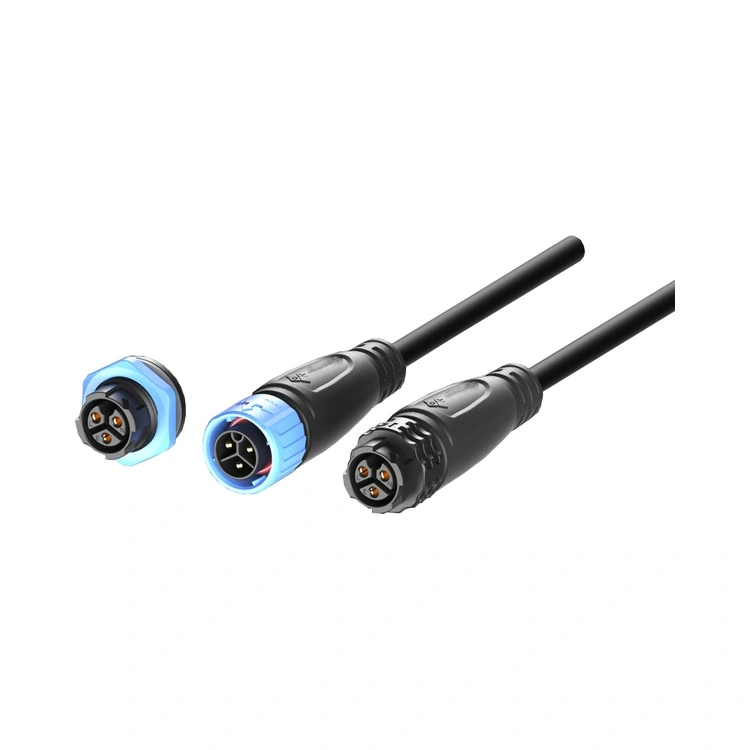

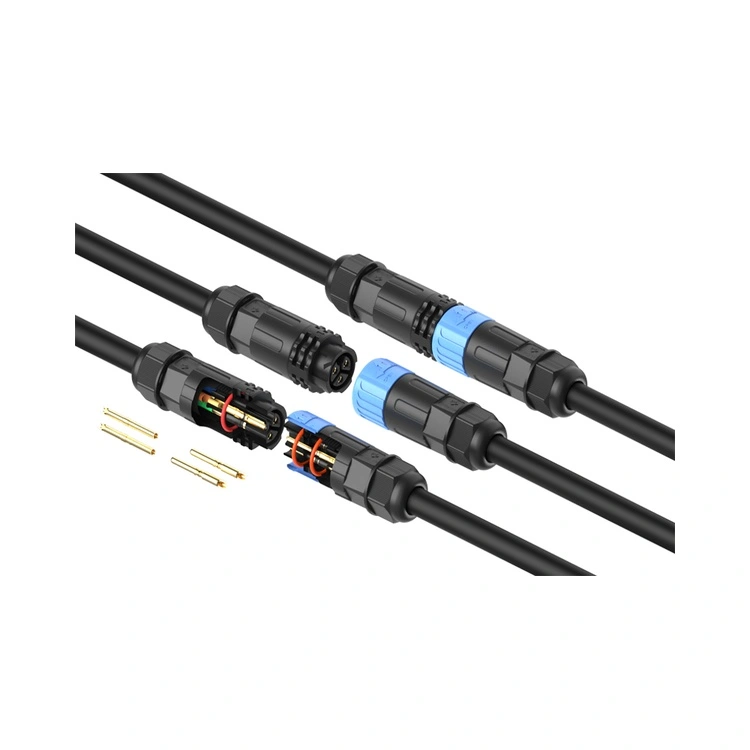

కనెక్టర్ 2- నుండి 9-పిన్స్ పవర్ కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంది, గరిష్ట కరెంట్ సపోర్ట్ 20A, కనెక్టర్‌లు ప్యానెల్ రకం, కేబుల్ రకం మరియు అసెంబుల్డ్ టైప్ ఆప్షన్‌లలో అందుబాటులో ఉన్నాయి. మేము మీ కోసం వైరింగ్ జీను భాగాల పూర్తి సెట్‌ను అనుకూలీకరించవచ్చు. మీరు వైరింగ్ జీను భాగాలను కూడా మీరే ప్రాసెస్ చేయవచ్చు.

కీ సెల్లింగ్ పాయింట్లు

సాంకేతిక లక్షణాలు

సాధారణ లక్షణాలు

తయారీ ప్రక్రియ

రీయూనియన్ పూర్తిగా సమీకృత ఉత్పత్తి శ్రేణిని నిర్వహిస్తుందిM20 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్, ప్రతి యూనిట్ మా ప్రచురించిన స్పెసిఫికేషన్‌లకు అనుగుణంగా ఉండేలా చూస్తుంది. మా ప్రక్రియ వీటిని కలిగి ఉంటుంది:

మెటీరియల్ ఎండబెట్టడం– తేమ-సంబంధిత అచ్చు లోపాలను తొలగించడానికి PA66 ఖచ్చితత్వంతో పొడిగా ఉంటుంది.

ఇంజెక్షన్ మౌల్డింగ్– ± 0.02mm టాలరెన్స్ కంట్రోల్‌తో ఆటోమేటెడ్ ప్రెస్‌లు; రంగు వర్ణద్రవ్యం నేరుగా రెసిన్‌కు జోడించబడింది-సెకండరీ పెయింటింగ్ లేదు.

స్టాంపింగ్ & ప్లేటింగ్‌ను సంప్రదించండి- రాగి మిశ్రమం నుండి హై-స్పీడ్ స్టాంపింగ్; ఎంపిక చేసిన బంగారు పూత.

కేబుల్ ప్రాసెసింగ్– స్వయంచాలక కట్టింగ్, స్ట్రిప్పింగ్ మరియు టిన్నింగ్‌తో అంతర్గత PUR/PVC ఎక్స్‌ట్రాషన్; 0.1m నుండి 20m వరకు అనుకూల పొడవు.

అసెంబ్లీ– టార్క్-నియంత్రిత ఫాస్టెనింగ్ (1.0–1.2Nm కప్లింగ్ టార్క్)తో సెమీ ఆటోమేటెడ్ లైన్లు.

ఎలక్ట్రికల్ టెస్టింగ్– కొనసాగింపు యొక్క 100% ధృవీకరణ, ఇన్సులేషన్ నిరోధకత (≥5000MΩ), మరియు విద్యుద్వాహక తట్టుకోవడం.

పర్యావరణ నమూనా– IP68 ఇమ్మర్షన్, UV స్థిరత్వం (ASTM G155) మరియు థర్మల్ సైకిల్ కోసం బ్యాచ్ నమూనా.

ప్యాకేజింగ్- డెసికాంట్‌తో యాంటీ-స్టాటిక్ వాక్యూమ్ సీలింగ్; గుర్తించదగిన బ్యాచ్ లేబుల్‌లతో ఎగుమతి-గ్రేడ్ కార్టన్‌లు.

అనుకూలీకరణ ఎంపికలు

రీయూనియన్ యొక్క అంతర్గత సాధనాలు మరియు మౌల్డింగ్ సామర్థ్యాలు వేగవంతమైన అనుకూలీకరణను అనుమతిస్తాయిM20 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్ మినిమమ్ ఆర్డర్ పరిమాణాలు లేకుండా మిమ్మల్ని అదనపు ఇన్వెంటరీలోకి లాక్ చేస్తాయి.

అధిక-వాల్యూమ్ ప్రాజెక్ట్‌ల కోసం, రీయూనియన్ యొక్క ఇంజనీరింగ్ బృందం కస్టమ్ ఇన్సర్ట్ లేఅవుట్‌లు, కీయింగ్ ఎంపికలు లేదా ప్రత్యేక కేబుల్ ఓవర్‌మోల్డ్‌లను సహ-అభివృద్ధి చేయగలదు. కస్టమ్ అచ్చు రంగుల ప్రధాన సమయాలు సాధారణంగా 15-20 పని దినాలు; ప్రామాణిక కాన్ఫిగరేషన్‌లు 5-7 పని దినాలలో పంపబడతాయి.

ధృవపత్రాలు & నాణ్యత హామీ

గుర్తింపు పొందిన గ్లోబల్ బాడీలతో రీయూనియన్ యాక్టివ్ సర్టిఫికేషన్‌ను నిర్వహిస్తుంది. అభ్యర్థనపై మేము ధృవీకరణ పత్రాలను అందిస్తాము.

తరచుగా అడిగే ప్రశ్నలు

ప్లాస్టిక్ హౌసింగ్ ప్రస్తుత సామర్థ్యాన్ని పరిమితం చేస్తుందా-M20 నిజంగా 20Aని వేడెక్కకుండా నిర్వహించగలదా?

లేదు-ప్రస్తుత రేటింగ్ కాంటాక్ట్ సిస్టమ్ మరియు వైర్ గేజ్ ద్వారా నిర్ణయించబడుతుంది, హౌసింగ్ కాదు. PA66 మెటీరియల్ 200°C కంటే ఎక్కువ ఉష్ణ విక్షేపణ ఉష్ణోగ్రతను కలిగి ఉంది, కనెక్టర్ యొక్క -40°C నుండి +105°C ఆపరేటింగ్ పరిధి కంటే బాగా ఎక్కువ. మేము IEC 60512కి ఉష్ణోగ్రత పెరుగుదల పరీక్ష ద్వారా ప్రతి పిన్ కాన్ఫిగరేషన్‌ని ధృవీకరిస్తాము. మా ల్యాబ్‌లో,M20 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్ మెటల్-షెల్ సమానమైన పరిమితుల్లో ఉష్ణోగ్రత పెరుగుదలను చూపుతుంది. ప్రతి పరిచయానికి 30A కంటే ఎక్కువ ఉన్న అప్లికేషన్‌ల కోసం, మేము మా M25 సిరీస్‌ని సిఫార్సు చేస్తున్నాము.

పారిశ్రామిక వాతావరణంలో రసాయనాలను M20 ఎలా నిరోధిస్తుంది?

PA66 హౌసింగ్ నూనెలు, గ్రీజులు, ఆల్కాలిస్ మరియు అనేక ఆమ్లాలను నిరోధిస్తుంది. నిర్దిష్ట రసాయన అనుకూలత కోసం, మేము వివరణాత్మక నిరోధక చార్ట్‌ను అందిస్తాము. నిరంతర ద్రావకం, శీతలకరణి లేదా ఇంధనం ఎక్స్పోజర్ ఉన్న పరిసరాల కోసం, మేము PUR కేబుల్ ఎంపికను సిఫార్సు చేస్తున్నాము—PVC నిర్దిష్ట రసాయన వాతావరణంలో క్షీణించవచ్చు. మా ఇంజనీరింగ్ బృందం దూకుడు రసాయన అనువర్తనాల కోసం ఉచిత మెటీరియల్ ఎంపిక సంప్రదింపులను అందిస్తుంది.

వాల్యూమ్ కొనుగోలుకు ముందు నేను పరీక్ష కోసం నమూనా యూనిట్లను పొందవచ్చా?

అవును-నమూనా ఆర్డర్‌లు స్వాగతం. మేము ప్రామాణిక పిన్ కాన్ఫిగరేషన్‌లతో 5 జత జతలను కలిగి ఉన్న మూల్యాంకన కిట్‌లను అందిస్తాము. ప్రామాణిక కాన్ఫిగరేషన్‌ల కోసం 5–7 పనిదినాల నమూనా లీడ్ టైమ్‌లతో మా విక్రయ బృందం ద్వారా నమూనా ధర అందుబాటులో ఉంది. అనుకూల నమూనాల కోసం, ప్రధాన సమయాలు 12–17 పని దినాలు.
