మొత్తం డేటా 100% ఫ్యాక్టరీ ఎలక్ట్రికల్ టెస్టింగ్ ద్వారా ధృవీకరించబడింది-నమూనా ఆధారిత AQL కాదు. రవాణాకు ముందు ప్రతి ఒక్క యూనిట్ పరీక్షించబడుతుంది.
| పరామితి | 2-పిన్ | 3-పిన్ | 4-పిన్ | 5-పిన్ | 6-పిన్ | 7-పిన్ | 8-పిన్ | 9-పిన్ |
| వోల్టేజ్ రేటింగ్ | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| ప్రస్తుత రేటింగ్ | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| వైర్ విభాగం (మిమీ²) | 0.75–2.5 | 0.75–2.5 | 0.5–2.0 | 0.5–2.0 | 0.25–0.75 | 0.25-0.5 | 0.25-0.5 | 0.25–2.5 |
| పరామితి | విలువ / వివరాలు |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -40°C ~ +105°C |
| రక్షణ రేటింగ్ | IP67 / IP68 (మ్యాటెడ్ ) – బ్యాచ్-ఇమ్మర్షన్ 1మీ లోతు వద్ద 30 నిమిషాల పాటు పరీక్షించబడింది |
| హౌసింగ్ మెటీరియల్ | PA66 |
| సంప్రదింపు మెటీరియల్ | బంగారు పూతతో ఇత్తడి |
| కాంటాక్ట్ రెసిస్టెన్స్ | ≤3mΩ |
| సంభోగ చక్రాలు | ≥500 |
| ఫ్లేమబిలిటీ రేటింగ్ | UL 94 V-0 |
| పర్యావరణ అనుకూలత | 100% RoHS, రీచ్ |
| ఫీచర్ | ప్రయోజనం | ధృవీకరణ సాక్ష్యం |
| PA66 హౌసింగ్ | తుప్పు లేదు, ఆక్సీకరణ లేదు-సాల్ట్ స్ప్రే (ASTM B117) మరియు రసాయన వాష్‌డౌన్ పరిసరాలలో నిరూపించబడింది. | అద్భుతమైన తుప్పు నిరోధకత |
| 60% వరకు బరువు తగ్గింపు | ప్యానెల్‌లు, కేబుల్‌లు మరియు రోబోటిక్ చేతులపై నిర్మాణాత్మక లోడింగ్‌ను తగ్గిస్తుంది-ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది మరియు షిప్పింగ్ ఖర్చులను తగ్గిస్తుంది. | పోల్చదగిన బ్రాస్-షెల్ కనెక్టర్‌లకు వ్యతిరేకంగా మాస్ పోలిక డేటా అందుబాటులో ఉంది. |
| IP67 జలనిరోధిత | 30 నిమిషాల పాటు 1 మీ లోతు వద్ద నిరంతర ఇమ్మర్షన్‌ను తట్టుకుంటుంది | బ్యాచ్-నమూనా ఇమ్మర్షన్ టెస్టింగ్. |
| 2 ~ 9 పిన్స్ కాన్ఫిగరేషన్‌లు | 2,3,4,5,6,7,8,9పిన్స్ ఐచ్ఛికం | ప్రామాణిక ఆఫ్-ది-షెల్ఫ్ మరియు కస్టమ్ కాంటాక్ట్-లోడింగ్ ఎంపికలు. |
| బంగారు పూతతో కూడిన ఇత్తడి పరిచయాలు | తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ (≤3mΩ) మరియు తుప్పు రక్షణ-తేమ, సెలైన్ గాలిలో పనితీరును నిర్వహిస్తుంది. | ప్రతి ఉత్పత్తి స్థలంలో XRF ద్వారా ధృవీకరించబడిన ప్లేటింగ్ మందం. |
| థ్రెడ్ లాకింగ్ | కంపన-నిరోధక సంభోగం-యంత్రాల కదలిక, థర్మల్ సైక్లింగ్ మరియు క్రేన్ కార్యకలాపాల నుండి వదులుగా మారడాన్ని నిరోధిస్తుంది. | స్థిరమైన టార్క్ నిలుపుదలతో ≥500 సాధారణ మ్యాటింగ్‌లకు సైకిల్-పరీక్షించబడింది. |
సర్టిఫికేషన్‌లు – మీ వర్తింపు ఫైల్ కోసం స్కాన్ చేసిన ఒరిజినల్‌లు అందుబాటులో ఉన్నాయి
| సర్టిఫికేషన్ | స్కోప్ / అన్వయం |
| ISO 9001:2015 | నాణ్యత నిర్వహణ - డిజైన్, ఉత్పత్తి మరియు అమ్మకాల తర్వాత సేవ. |
| ISO 14001:2015 | పర్యావరణ నిర్వహణ – మూడవ పక్షం ధృవీకరించిన వ్యర్థాల తగ్గింపు మరియు స్థిరమైన పద్ధతులు. |
| ISO 13485:2016 | వైద్య పరికర నాణ్యత నిర్వహణ - మీ LED సిస్టమ్ డయాగ్నస్టిక్ లేదా సర్జికల్ లైటింగ్ బూత్‌లలోకి అనుసంధానించబడితే వర్తిస్తుంది. |
| UL గుర్తింపు పొందింది | ఉత్తర అమెరికా ఎలక్ట్రికల్ మార్కెట్‌ల కోసం కాంపోనెంట్-స్థాయి భద్రతా ధృవీకరణ. |
| RoHS & రీచ్ | ప్రతి బ్యాచ్‌కి పూర్తి SVHC (వెరీ హై కన్సర్న్ పదార్ధాలు) డిక్లరేషన్ అందించబడింది. |

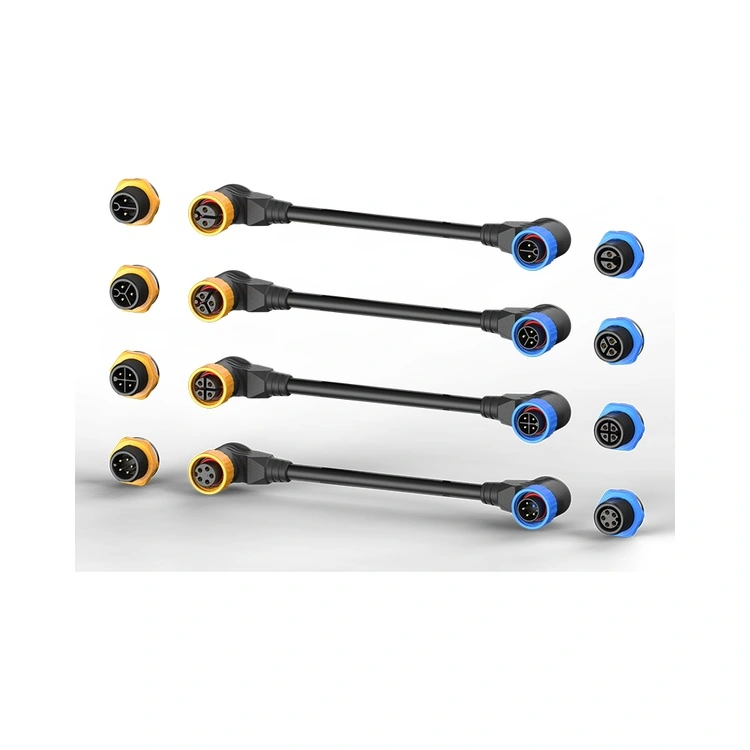

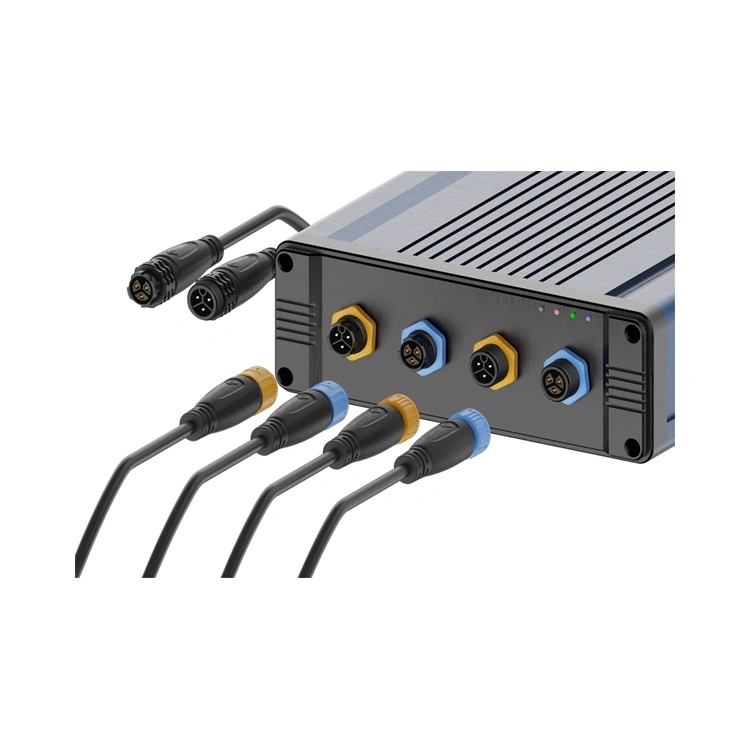

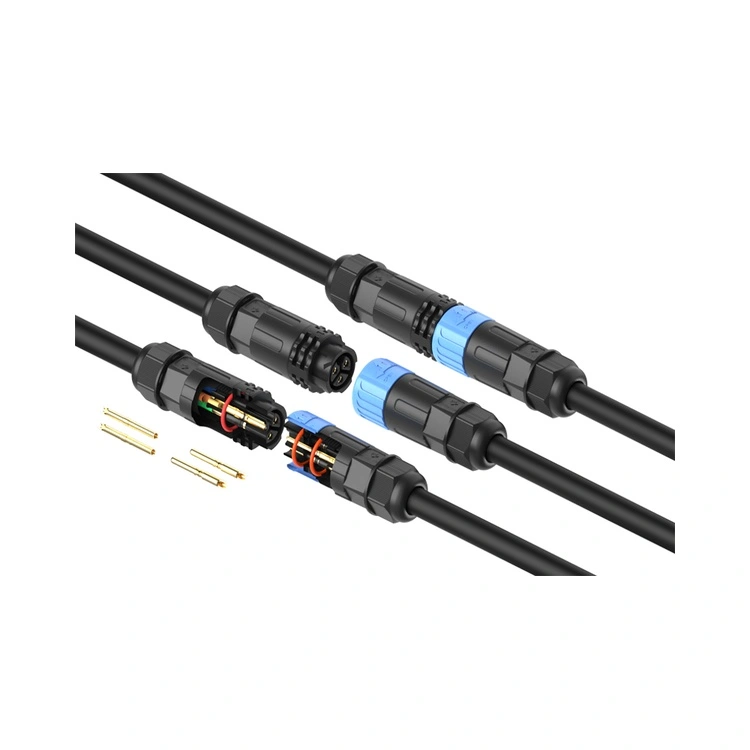

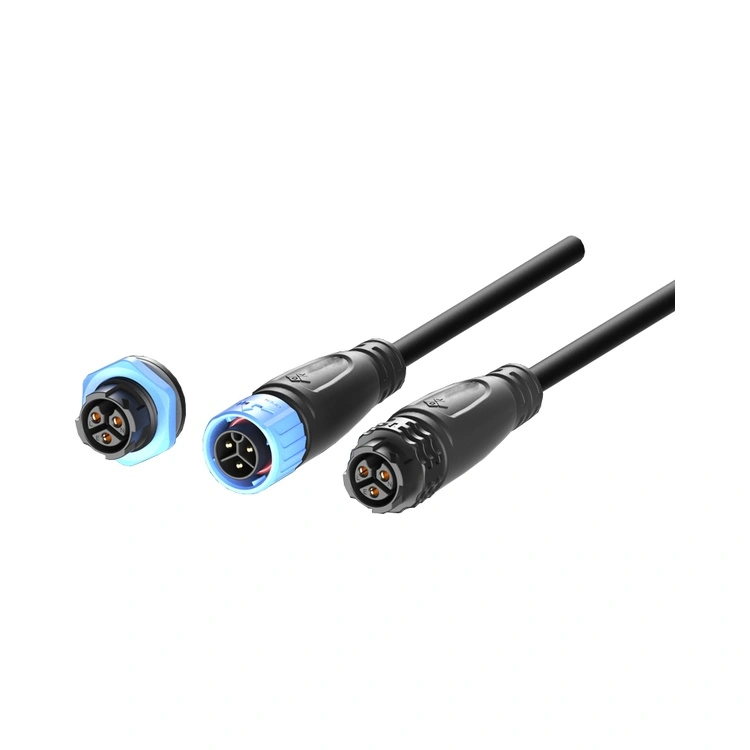

M16 15A (24V వద్ద ≈480W) వరకు హ్యాండిల్ చేస్తుంది. 500W+ ఫిక్చర్ కోసం లేదా మీరు ఒకే కనెక్టర్ ద్వారా రెండు ఫిక్చర్‌లను డైసీ-చైన్ చేయడానికి ప్లాన్ చేస్తే, M20 సిరీస్ LED లైట్ కనెక్టర్ 20A నిరంతర రేటింగ్‌ను అధిక కాంటాక్ట్ ఉపరితల వైశాల్యంతో అందిస్తుంది, ఇది I²R హీటింగ్‌ని గణనీయంగా తగ్గిస్తుంది. అదనంగా, M20 యొక్క పెద్ద షెల్ మందమైన కేబుల్ ఇన్సులేషన్‌ను కలిగి ఉంటుంది, ఇది వోల్టేజ్ డ్రాప్‌ను తగ్గించడానికి పొడవైన కేబుల్ పరుగులకు కీలకం. మీ అప్లికేషన్‌కి ప్రతి పరిచయానికి >20A అవసరమైతే, దయచేసి మా M25 సిరీస్‌ని చూడండి.
IP67/IP68 సీలింగ్‌ని సాధించడానికి మరియు నిర్వహించడానికి, రీయూనియన్ సిఫార్సు చేస్తోంది:
మ్యాటింగ్ టార్క్: O-రింగ్ ప్యానెల్ ఉపరితలాన్ని సంప్రదించే వరకు కప్లింగ్ నట్‌ను చేతితో బిగించి, ఆపై టార్క్ రెంచ్‌ని ఉపయోగించి 1.0–1.2Nm అదనపు టార్క్‌ను వర్తింపజేయండి. 1.5Nm మించకూడదు-అతిగా టార్క్ చేయడం వల్ల థర్మోప్లాస్టిక్ ఇన్సులేటర్‌పై ఒత్తిడి ఏర్పడుతుంది మరియు మైక్రో క్రాక్‌లకు కారణమవుతుంది.
O-రింగ్ తనిఖీ: నివారణ నిర్వహణ సమయంలో వైకల్యం, పగుళ్లు లేదా గట్టిపడటం కనిపించినట్లయితే O-రింగ్‌ను భర్తీ చేయండి.
రీప్లేస్‌మెంట్ షెడ్యూల్: అవుట్‌డోర్ లైటింగ్ ఇన్‌స్టాలేషన్‌ల కోసం, ప్రతి 24–36 నెలలకు ఓ-రింగ్‌లను రీప్లేస్ చేయండి.
రీయూనియన్ అన్ని ఉత్పత్తి సరుకులతో వివరణాత్మక టార్క్-సెట్టింగ్ కార్డ్‌లను అందిస్తుంది. క్లిష్టమైన ఇన్‌ఫ్రాస్ట్రక్చర్ ప్రాజెక్ట్‌ల కోసం, మేము ఫ్యాక్టరీ-టార్క్డ్ కనెక్టర్‌లతో ముందుగా అసెంబుల్ చేసిన కేబుల్ హానెస్‌లను అందిస్తాము—మీ ఇన్‌స్టాలేషన్ సమయాన్ని ఆదా చేయడం మరియు టార్క్ సంబంధిత ఎర్రర్‌లను తొలగిస్తుంది.
