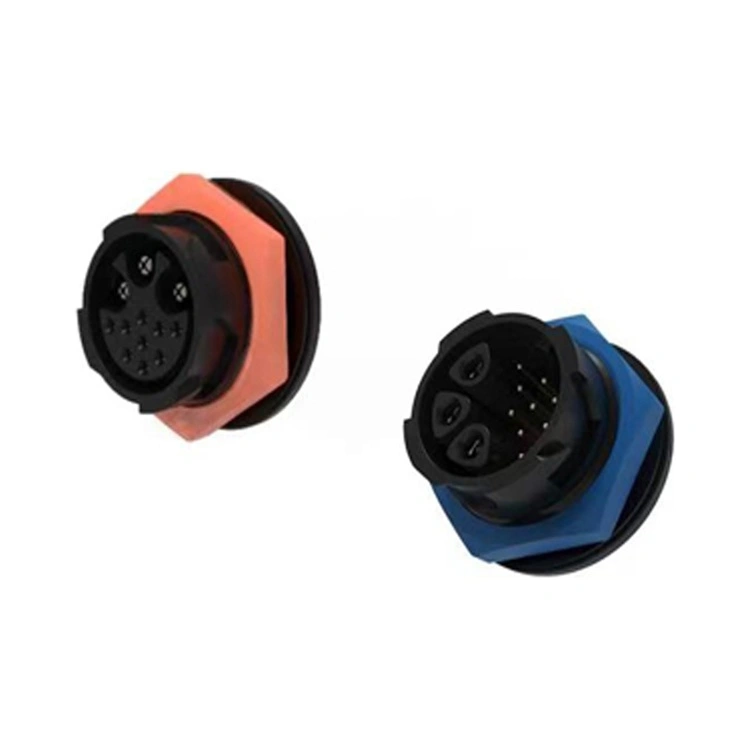

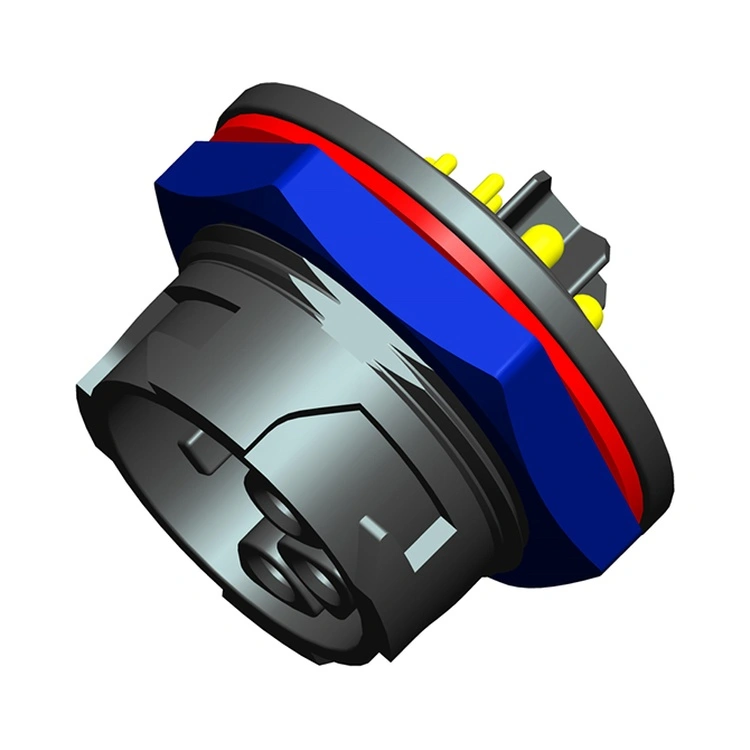

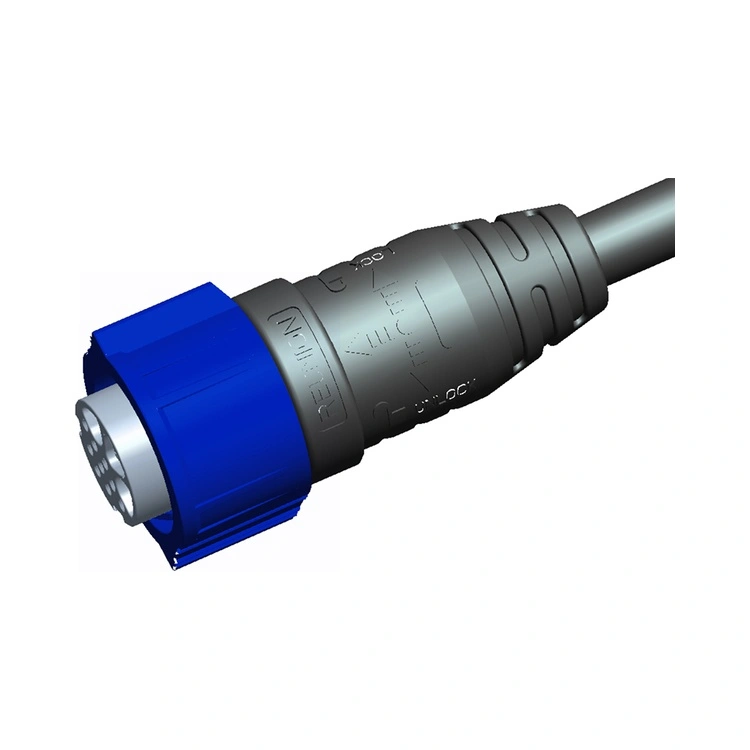

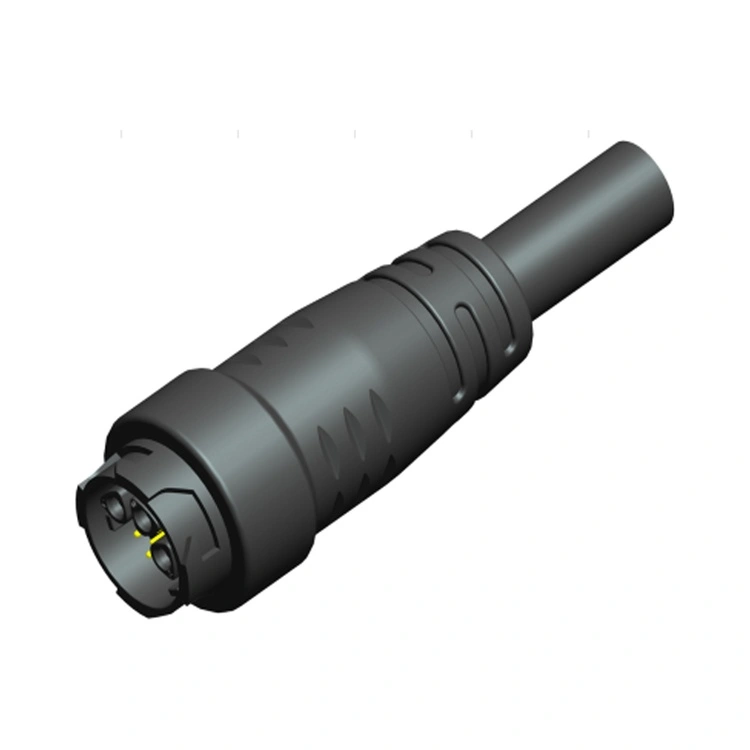

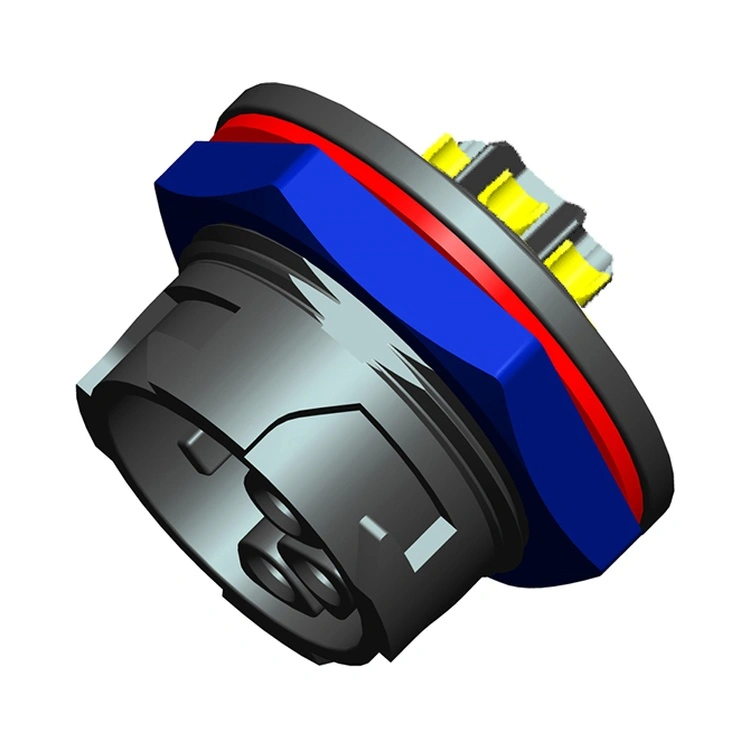

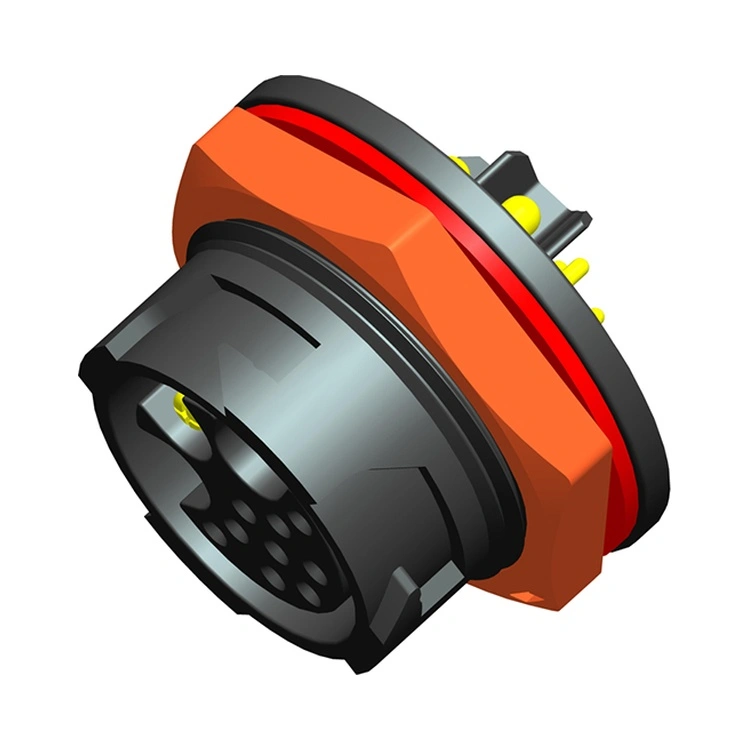

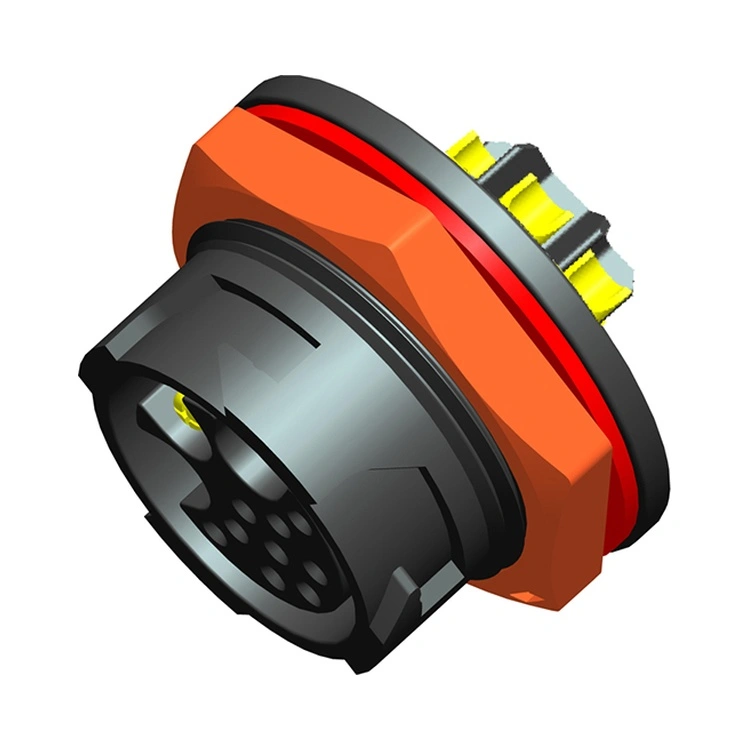

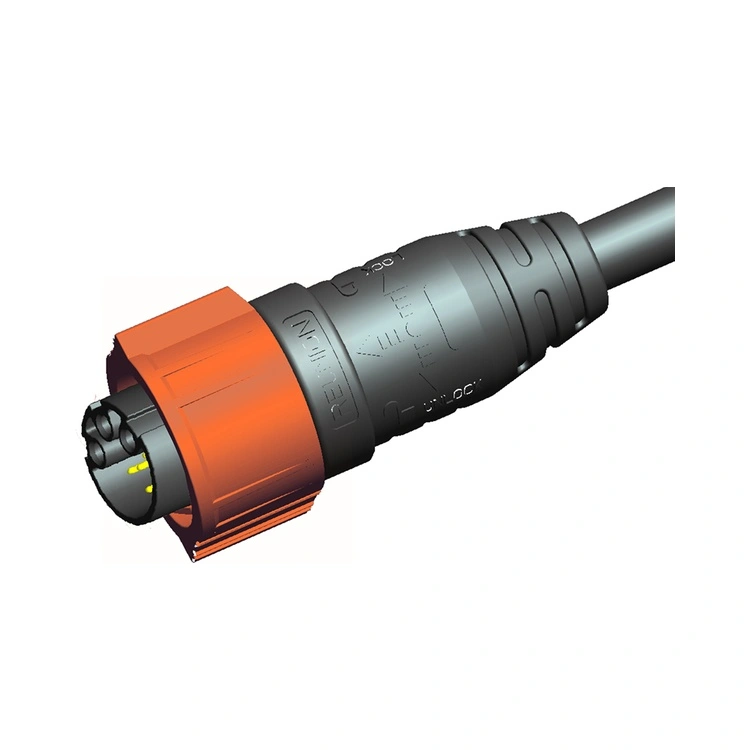

X సిరీస్ పవర్ & సిగ్నల్ హైబ్రిడ్ కనెక్టర్ అనేది రీయూనియన్ యొక్క వినూత్న ఇంటర్‌కనెక్ట్ సొల్యూషన్, ఇది పవర్ డెలివరీ మరియు సిగ్నల్ ట్రాన్స్‌మిషన్‌ను ఒకే, స్పేస్-సేవింగ్ హౌసింగ్‌లో మిళితం చేస్తుంది. ఈ కనెక్టర్ అనేక కనెక్షన్ రకాలను ఒక ఇంటర్‌ఫేస్‌లోకి చేర్చడం ద్వారా ప్యానెల్ స్థలం, కేబుల్ కౌంట్ మరియు ఇన్‌స్టాలేషన్ సంక్లిష్టతను తగ్గించడానికి పరికరాల తయారీదారుల నుండి పెరుగుతున్న డిమాండ్‌ను పరిష్కరిస్తుంది.
పవర్ కాంటాక్ట్‌లు సురక్షితమైన, తక్కువ-రెసిస్టెన్స్ కనెక్షన్‌ల కోసం రూపొందించబడ్డాయి, అయితే సిగ్నల్ కాంటాక్ట్‌లు షీల్డ్ మరియు క్రాస్‌స్టాక్‌ను తగ్గించడానికి ఉంచబడతాయి. రీయూనియన్ X సిరీస్‌ను నిలువుగా సమీకృత ప్రక్రియ ద్వారా తయారు చేస్తుంది-ఖచ్చితమైన మ్యాచింగ్ మరియు ఇంజెక్షన్ మోల్డింగ్ నుండి ఆటోమేటెడ్ అసెంబ్లీ మరియు 100% ఎలక్ట్రికల్ టెస్టింగ్ ద్వారా. అధునాతన పారిశ్రామిక పరికరాలు, బ్యాటరీ, శక్తి, ebike, LED, లేదా రోబోటిక్స్ రూపకల్పన చేసే ఇంజనీర్‌ల కోసం, ఈ కనెక్టర్ విశ్వసనీయమైన, సమర్థవంతమైన పరిష్కారాన్ని అందిస్తుంది, ఇది వైరింగ్‌ను సులభతరం చేస్తుంది మరియు మొత్తం సిస్టమ్ పాదముద్రను తగ్గిస్తుంది.
| ఫీచర్ | ప్రయోజనం |
| ఒక కనెక్టర్‌లో పవర్ మరియు సిగ్నల్ | ఒకే ఇంటర్‌ఫేస్‌లో పవర్ డెలివరీ (30A వరకు) మరియు సిగ్నల్ ట్రాన్స్‌మిషన్‌ను మిళితం చేస్తుంది-ప్యానెల్ స్పేస్ మరియు కేబుల్ కౌంట్‌ను తగ్గిస్తుంది. |
| ఫాస్ట్ రొటేషన్ లాకింగ్ సిస్టమ్ | వినగలిగే లాక్ నిర్ధారణతో త్వరిత, ఒక చేతితో జతకట్టడం-ఇన్‌స్టాలేషన్ మరియు నిర్వహణ సమయాన్ని తగ్గిస్తుంది. |
| IP67 ఎన్విరాన్‌మెంటల్ సీలింగ్ | డస్ట్-టైట్ మరియు తాత్కాలిక ఇమ్మర్షన్ నుండి రక్షించబడింది-పారిశ్రామిక మరియు బహిరంగ అనువర్తనాలకు నమ్మదగినది. |
| బహుళ పవర్-సిగ్నల్ కాన్ఫిగరేషన్‌లు | 1X సిరీస్: 2+4పిన్స్ 3X సిరీస్: 3+9 పిన్స్ వివిధ శక్తి మరియు సిగ్నల్ అవసరాలకు అనుగుణంగా. |
| ప్లాస్టిక్ హౌసింగ్ | నైలాన్ పదార్థం-UL94-V0, తుప్పు-నిరోధకత, దుస్తులు-నిరోధకత |
| బంగారు పూతతో కూడిన పరిచయాలు | తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ మరియు తుప్పు రక్షణ-వందల సంభోగ చక్రాల పనితీరును నిర్వహిస్తుంది. |
| -40°C నుండి +105°C ఆపరేషన్ | విస్తృత ఉష్ణోగ్రత పరిధి తీవ్ర పారిశ్రామిక మరియు బహిరంగ పరిస్థితులను కవర్ చేస్తుంది. |
| పరామితి | స్పెసిఫికేషన్ |
| సంప్రదింపు కాన్ఫిగరేషన్‌లు | 3 పవర్ + 9 సిగ్నల్ |
| పవర్ కాంటాక్ట్ కరెంట్ | ప్రతి పరిచయానికి 30A వరకు |
| పవర్ వోల్టేజ్ | 300V వరకు AC/DC |
| సిగ్నల్ కాంటాక్ట్ కరెంట్ | ప్రతి పరిచయానికి 5A వరకు |
| సిగ్నల్ వోల్టేజ్ | 30V DC వరకు |
| కాంటాక్ట్ రెసిస్టెన్స్ | ≤5mΩ |
| ఇన్సులేషన్ రెసిస్టెన్స్ | ≥2000MΩ |
| విద్యుద్వాహకము తట్టుకోగలదు | 1 నిమిషం పాటు 1500V AC |
| సంభోగ చక్రాలు | ≥1,000 సార్లు |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -40°C ~ +105°C |
| రక్షణ రేటింగ్ | IP67 (మేడ్ కండిషన్) |
| హౌసింగ్ మెటీరియల్ | PA6+GF నలుపు రంగు |
| సంప్రదింపు మెటీరియల్ | C54400 & C3602 బంగారు పూత & నెల్ ప్లేటింగ్ |

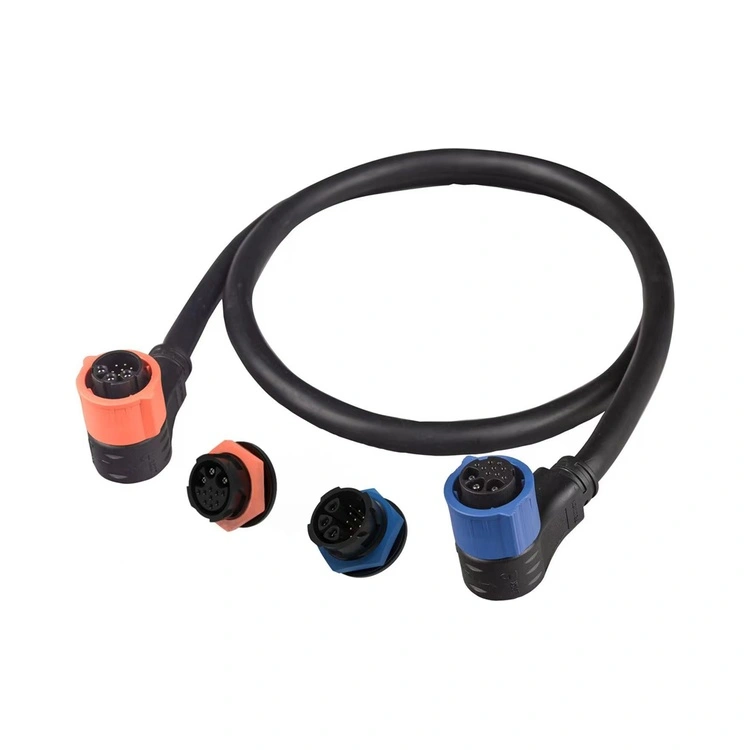

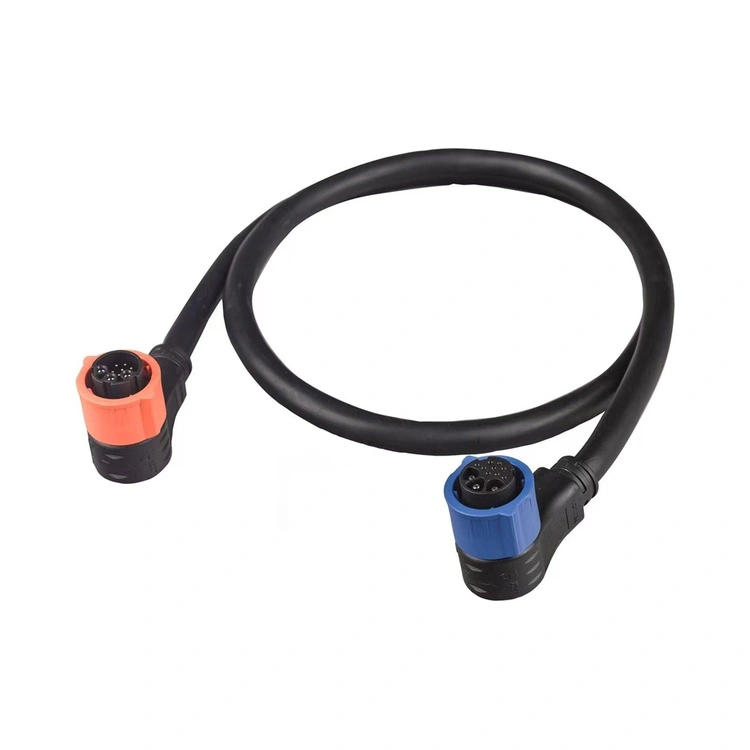

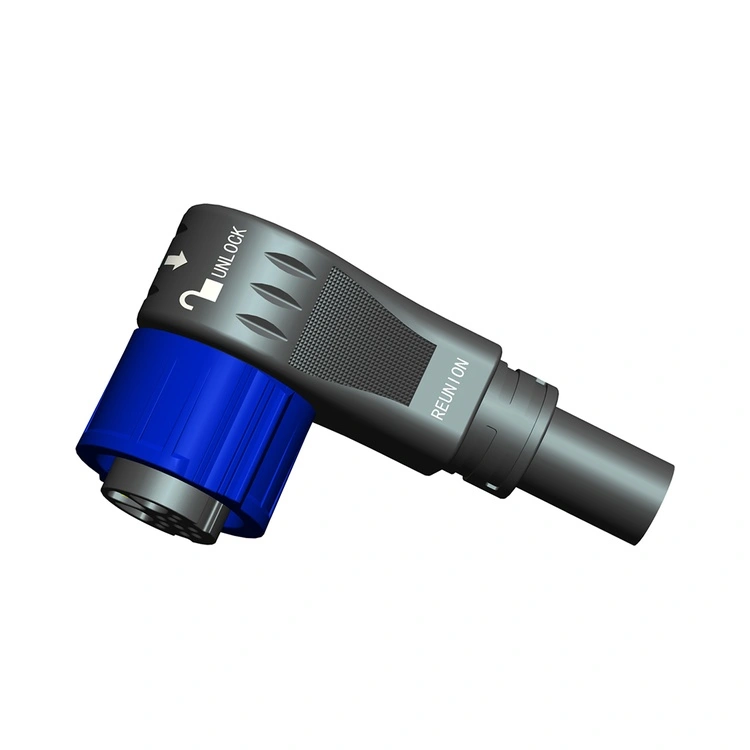

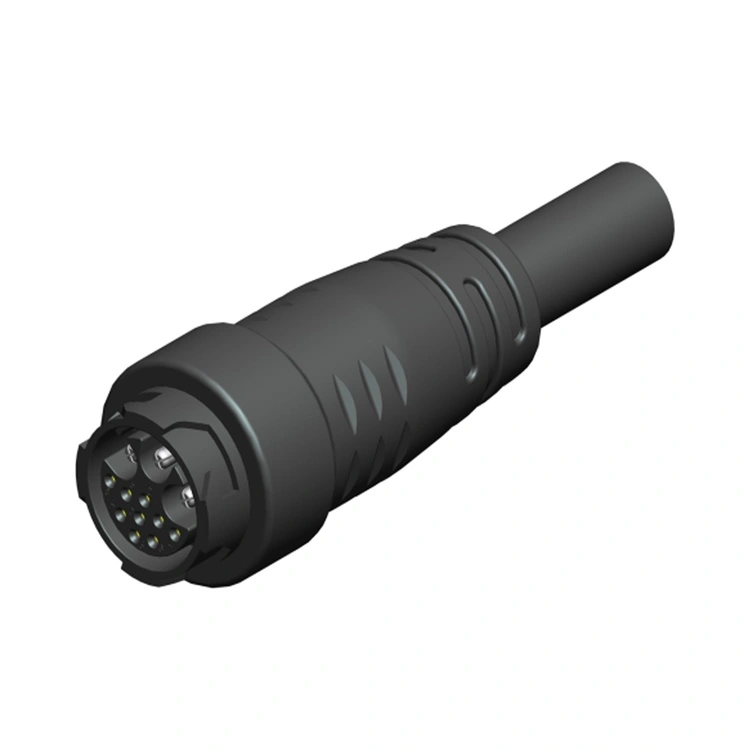

| కేబుల్ నిష్క్రమణ | నేరుగా లేదా లంబ కోణం |
| కోణం | రీయూనియన్ X సిరీస్ హైబ్రిడ్ | ప్రత్యేక పవర్ + సిగ్నల్ కనెక్టర్లు | ప్రీమియం యూరోపియన్ హైబ్రిడ్ కనెక్టర్ బ్రాండ్‌లు |
| ప్యానెల్ స్పేస్ | ఒక ప్యానెల్ కటౌట్ అవసరం | రెండు ప్యానెల్ కటౌట్‌లు అవసరం | ఒక ప్యానెల్ కటౌట్ |
| కేబుల్ కౌంట్ | ఒక కేబుల్ అవసరం | రెండు కేబుల్స్ అవసరం | ఒక కేబుల్ |
| ధర | వాల్యూమ్-స్నేహపూర్వక ధర | తక్కువ భాగం ఖర్చు, అధిక సంస్థాపన ఖర్చు | 3-4× ఎక్కువ |
| సంస్థాపన సమయం | తగ్గించబడింది (ఒక కనెక్టర్) | విస్తరించిన (రెండు కనెక్టర్లు) | తగ్గించబడింది |
| IP67 సీలింగ్ | ప్రామాణికం | వేరియబుల్ | ప్రామాణికం |
| సంప్రదింపు కాన్ఫిగరేషన్‌లు | బహుళ ఎంపికలు - సమగ్రమైనవి | అనుకూలీకరించదగినది | పరిమిత పరిధి |
| పవర్ రేటింగ్ | 30A వరకు | ఇలాంటి | ఇలాంటి |
| 100% ఎలక్ట్రికల్ టెస్టింగ్ | ప్రతి యూనిట్ | నమూనా ఆధారంగా | నమూనా ఆధారంగా |
| గుర్తించదగినది | ERP గుర్తించదగినది | వేరియబుల్ | అవును |
| ప్రధాన సమయం | 12-15 రోజులు | 4-8 వారాలు | 4-8 వారాలు |
| అనుకూలీకరణ | తక్కువ MOQ | వేరియబుల్ | అధిక MOQ |
రీయూనియన్ ప్రయోజనం: మీరు సమీకృత పవర్-సిగ్నల్ కనెక్టివిటీ, తగ్గిన ప్యానెల్ స్థల అవసరాలు మరియు సరళీకృత కేబుల్ మేనేజ్‌మెంట్-అన్నీ యూరోపియన్ బ్రాండ్‌ల ప్రీమియం ధర లేకుండా తక్కువ ఖర్చుతో కూడుకున్న ధరకే అందుకుంటారు.
| సర్టిఫికేషన్ | పరిధి |
| ISO 9001:2015 | నాణ్యత నిర్వహణ-డిజైన్, ఉత్పత్తి మరియు అమ్మకాల తర్వాత సేవ. |
| ISO 14001:2015 | పర్యావరణ నిర్వహణ-ధృవీకరించబడిన వ్యర్థాల తగ్గింపు మరియు స్థిరమైన పద్ధతులు. |
| ISO 13485:2016 | వైద్య పరికర నాణ్యత నిర్వహణ-రోగనిర్ధారణ లేదా పర్యవేక్షణ పరికరాలలో ఉపయోగించే X సిరీస్‌కు వర్తిస్తుంది. |
| UL గుర్తింపు పొందింది | ఉత్తర అమెరికా మార్కెట్ల కోసం కాంపోనెంట్-స్థాయి భద్రతా ధృవీకరణ. |
| RoHS | ప్రమాదకర పదార్ధాల పరిమితి-EU ఆదేశాన్ని పాటించడం. |
రీయూనియన్ యొక్క X సిరీస్ ప్రొడక్షన్ లైన్ కఠినమైన ప్రక్రియ నియంత్రణల క్రింద పనిచేస్తుంది. అసలు ఇమ్మర్షన్ టెస్టింగ్ ద్వారా ప్రతి ప్రొడక్షన్ బ్యాచ్‌లో IP67 సీలింగ్ ధృవీకరించబడుతుంది. ప్రతి బ్యాచ్‌కు పరీక్ష రికార్డులు, మెటీరియల్ సర్టిఫికెట్లు మరియు తనిఖీ నివేదికలు ఉంచబడతాయి.
ప్రాథమిక ప్రయోజనంస్థలం మరియు కేబుల్ సామర్థ్యం. హైబ్రిడ్ కనెక్టర్:
ప్యానెల్ కటౌట్‌లను తగ్గిస్తుంది– ఒక కనెక్టర్ వర్సెస్ రెండు లేదా మూడు వేర్వేరు కనెక్టర్లు.
కేబుల్ కౌంట్ తగ్గిస్తుంది– ఒక కేబుల్ అసెంబ్లీ వర్సెస్ బహుళ కేబుల్స్.
సంస్థాపనను సులభతరం చేస్తుంది– ఒక సంభోగం ఆపరేషన్ వర్సెస్ బహుళ ఆపరేషన్లు.
సంభావ్య వైఫల్య పాయింట్లను తగ్గిస్తుంది- తక్కువ కనెక్షన్‌లు అంటే వైఫల్యం యొక్క తక్కువ పాయింట్లు.
కేబుల్ నిర్వహణను మెరుగుపరుస్తుంది- ఒక కేబుల్ మార్గం మరియు భద్రపరచడం సులభం.
వైద్య పరికరాలు, రోబోటిక్స్ లేదా కాంపాక్ట్ ఇండస్ట్రియల్ కంట్రోల్స్ వంటి పరిమిత ప్యానల్ స్పేస్ ఉన్న పరికరాల కోసం హైబ్రిడ్ కనెక్టర్ తరచుగా అవసరం.
రీయూనియన్ క్రింది ఇన్‌స్టాలేషన్ పద్ధతులను సిఫార్సు చేస్తోంది:
సంభోగం– వినిపించే క్లిక్ లాక్‌ని నిర్ధారించే వరకు గట్టిగా నెట్టండి.
O-రింగ్ తనిఖీ- వైకల్యం, పగుళ్లు లేదా గట్టిపడటం కనిపించినట్లయితే O-రింగ్‌ను మార్చండి.
కేబుల్ బెండ్ వ్యాసార్థం- కనిష్టంగా నిర్వహించండి5× కేబుల్ వ్యాసం కనెక్టర్ ఎంట్రీ వద్ద.
ఓరియంటేషన్- అవుట్‌డోర్/వాష్‌డౌన్ ఇన్‌స్టాలేషన్‌ల కోసం ఓరియంట్ కేబుల్ క్రిందికి నిష్క్రమిస్తుంది.
