M సిరీస్ పవర్ & సిగ్నల్ హైబ్రిడ్ కనెక్టర్ అనేది ఒకే కాంపాక్ట్ హౌసింగ్‌లో పవర్ మరియు డేటా ట్రాన్స్‌మిషన్ రెండూ అవసరమయ్యే అప్లికేషన్‌ల కోసం రీయూనియన్ యొక్క ఇంటిగ్రేటెడ్ ఇంటర్‌కనెక్ట్ సొల్యూషన్. ఈ కనెక్టర్ M-సిరీస్ యొక్క దృఢమైన పర్యావరణ సీలింగ్ మరియు థ్రెడ్ లాకింగ్ మెకానిజంను హైబ్రిడ్ పవర్-సిగ్నల్ కాంటాక్ట్ కాన్ఫిగరేషన్‌లతో మిళితం చేస్తుంది-ప్రత్యేక శక్తి మరియు సిగ్నల్ కేబుల్‌ల అవసరాన్ని తొలగిస్తుంది.
పవర్ కాంటాక్ట్‌లు 14 AWG వరకు వైర్ గేజ్‌లతో సురక్షితమైన, తక్కువ-రెసిస్టెన్స్ కనెక్షన్‌ల కోసం రూపొందించబడ్డాయి, అయితే సిగ్నల్ కాంటాక్ట్‌లు షీల్డ్ మరియు క్రాస్‌స్టాక్‌ను తగ్గించడానికి ఉంచబడతాయి. రీయూనియన్ M శ్రేణిని నిలువుగా సమీకృత ప్రక్రియ ద్వారా తయారు చేస్తుంది - ఆటోమేటెడ్ అసెంబ్లీ మరియు 100% ఎలక్ట్రికల్ టెస్టింగ్ ద్వారా ఖచ్చితమైన మ్యాచింగ్ నుండి. కాంపాక్ట్ ఇండస్ట్రియల్ పరికరాలు, రోబోటిక్స్ లేదా ఆటోమేటెడ్ సిస్టమ్‌లను డిజైన్ చేసే ఇంజనీర్‌ల కోసం, ఈ కనెక్టర్ వైరింగ్ సంక్లిష్టత మరియు ప్యానెల్ స్థల అవసరాలను తగ్గించే నమ్మకమైన, సమర్థవంతమైన పరిష్కారాన్ని అందిస్తుంది.
| ఫీచర్ | ప్రయోజనం |
| ఒక కనెక్టర్‌లో పవర్ మరియు సిగ్నల్ | ఒకే ఇంటర్‌ఫేస్‌లో పవర్ డెలివరీ (22A వరకు) మరియు సిగ్నల్ ట్రాన్స్‌మిషన్‌ను మిళితం చేస్తుంది-ప్యానెల్ స్పేస్, కేబుల్ కౌంట్ మరియు ఇన్‌స్టాలేషన్ సమయాన్ని తగ్గిస్తుంది. |
| IP67 ఎన్విరాన్‌మెంటల్ సీలింగ్ | దుమ్ము-బిగుతుగా మరియు తాత్కాలిక ఇమ్మర్షన్ నుండి రక్షించబడింది-పారిశ్రామిక, వాష్‌డౌన్ మరియు బహిరంగ వాతావరణాలకు నమ్మదగినది. |
| థ్రెడ్ లాకింగ్ మెకానిజం | వైబ్రేషన్-రెసిస్టెంట్ మ్యాటింగ్-అధిక కంపన అప్లికేషన్‌లలో ప్రమాదవశాత్తు డిస్‌కనెక్ట్‌ను నిరోధిస్తుంది. |
| బహుళ పవర్-సిగ్నల్ కాన్ఫిగరేషన్‌లు | 1M సిరీస్ 2+4Pin, 7Pin మరియు 9Pin 2M సిరీస్ 3+2, 3+4Pin మరియు 9Pin-వివిధ శక్తి మరియు సిగ్నల్ అవసరాలకు అనుగుణంగా ఉంటాయి. |
| బంగారు పూతతో కూడిన పరిచయాలు | తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ మరియు తుప్పు రక్షణ-వందల సంభోగ చక్రాల పనితీరును నిర్వహిస్తుంది. |
| -40°C నుండి +105°C ఆపరేషన్ | విస్తృత ఉష్ణోగ్రత పరిధి తీవ్ర పారిశ్రామిక మరియు బహిరంగ పరిస్థితులను కవర్ చేస్తుంది. |
| సౌకర్యవంతమైన ముగింపు ఎంపికలు | సోల్డర్, డిప్-సోల్డర్ మరియు PCB-వివిధ అసెంబ్లీ పద్ధతులకు అనుగుణంగా ఉంటుంది. |
| పరామితి | 1M సిరీస్ | 2M సిరీస్ |
| సంప్రదింపు కాన్ఫిగరేషన్‌లు | 2+4 పిన్స్, 7 పిన్స్, 8 పిన్స్ | 3+2పిన్స్, 3+4పిన్స్, 9పిన్స్ |
| పవర్ కరెంట్ | 12A | 22A |
| పవర్ వోల్టేజ్ | 250V | 800V |
| సిగ్నల్ కరెంట్ | 6A | 9A |
| సిగ్నల్ వోల్టేజ్ | 50V వరకు AC/DC | |
| ఇన్సులేషన్ రెసిస్టెన్స్ | ≥2000MΩ | ≥2000MΩ |
| సంభోగ చక్రాలు | ≥1000 సార్లు | ≥1000 సార్లు |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -40°C ~ +105°C | -40°C ~ +105°C |
| రక్షణ రేటింగ్ | IP67 (మేడ్ కండిషన్) | IP67 (మేడ్ కండిషన్) |
| హౌసింగ్ మెటీరియల్ | PA6 | PA6 |
| సంప్రదింపు మెటీరియల్ | బంగారు పూతతో రాగి మిశ్రమం | బంగారు పూతతో రాగి మిశ్రమం |
M సిరీస్ పవర్ & సిగ్నల్ హైబ్రిడ్ కనెక్టర్ పరిశ్రమల అంతటా అమలు చేయబడుతుంది, ఇక్కడ మిళిత పవర్-సిగ్నల్ కనెక్టివిటీ పరికరాల రూపకల్పనను సులభతరం చేస్తుంది మరియు ఇన్‌స్టాలేషన్ సంక్లిష్టతను తగ్గిస్తుంది.
రోబోటిక్స్ – మోటార్ పవర్ + ఎన్‌కోడర్ ఫీడ్‌బ్యాక్, ఎండ్-ఆఫ్-ఆర్మ్ టూలింగ్ పవర్ + సెన్సార్ సిగ్నల్స్.
ఇండస్ట్రియల్ ఆటోమేషన్ – యాక్యుయేటర్ పవర్ + పొజిషన్ ఫీడ్‌బ్యాక్, వాల్వ్ కంట్రోల్ + స్టేటస్ మానిటరింగ్.
వైద్య పరికరాలు – పంప్ పవర్ + ఫ్లో సెన్సార్ సిగ్నల్స్, డయాగ్నస్టిక్ ఎక్విప్‌మెంట్ పవర్ + డేటా.
LED లైటింగ్ – హై-పవర్ LED డ్రైవర్లు + DALI/DMX కంట్రోల్ సిగ్నల్స్.
ఇండస్ట్రియల్ సెన్సార్లు – సెన్సార్ పవర్ + IO-లింక్ కమ్యూనికేషన్.
ఆటోమోటివ్ తయారీ – అసెంబ్లీ లైన్ పరికరాల శక్తి + నియంత్రణ సంకేతాలు.
పునరుత్పాదక శక్తి – సోలార్ ట్రాకర్ పవర్ + పొజిషన్ ఫీడ్‌బ్యాక్.
| సర్టిఫికేషన్ | పరిధి |
| ISO 9001:2015 | నాణ్యత నిర్వహణ-డిజైన్, ఉత్పత్తి మరియు అమ్మకాల తర్వాత సేవ. |
| ISO 14001:2015 | పర్యావరణ నిర్వహణ-ధృవీకరించబడిన వ్యర్థాల తగ్గింపు మరియు స్థిరమైన పద్ధతులు. |
| ISO 13485:2016 | వైద్య పరికర నాణ్యత నిర్వహణ-రోగనిర్ధారణ లేదా పర్యవేక్షణ పరికరాలలో ఉపయోగించే M సిరీస్‌కు వర్తిస్తుంది. |
| UL గుర్తింపు పొందింది | ఉత్తర అమెరికా మార్కెట్ల కోసం కాంపోనెంట్-స్థాయి భద్రతా ధృవీకరణ. |
| RoHS | ప్రమాదకర పదార్ధాల పరిమితి-EU ఆదేశాన్ని పాటించడం. |
రీయూనియన్ యొక్క M సిరీస్ ప్రొడక్షన్ లైన్ కఠినమైన ప్రక్రియ నియంత్రణల క్రింద పనిచేస్తుంది. అసలు ఇమ్మర్షన్ టెస్టింగ్ ద్వారా ప్రతి ప్రొడక్షన్ బ్యాచ్‌లో IP67 సీలింగ్ ధృవీకరించబడుతుంది. ప్రతి బ్యాచ్‌కు పరీక్ష రికార్డులు, మెటీరియల్ సర్టిఫికెట్లు మరియు తనిఖీ నివేదికలు ఉంచబడతాయి.
రెండు కనెక్టర్లు ఒకే ఇంటర్‌ఫేస్‌లో పవర్ మరియు సిగ్నల్‌ని మిళితం చేస్తాయి, అయితే అవి వేర్వేరు అప్లికేషన్ అవసరాలను అందిస్తాయి:

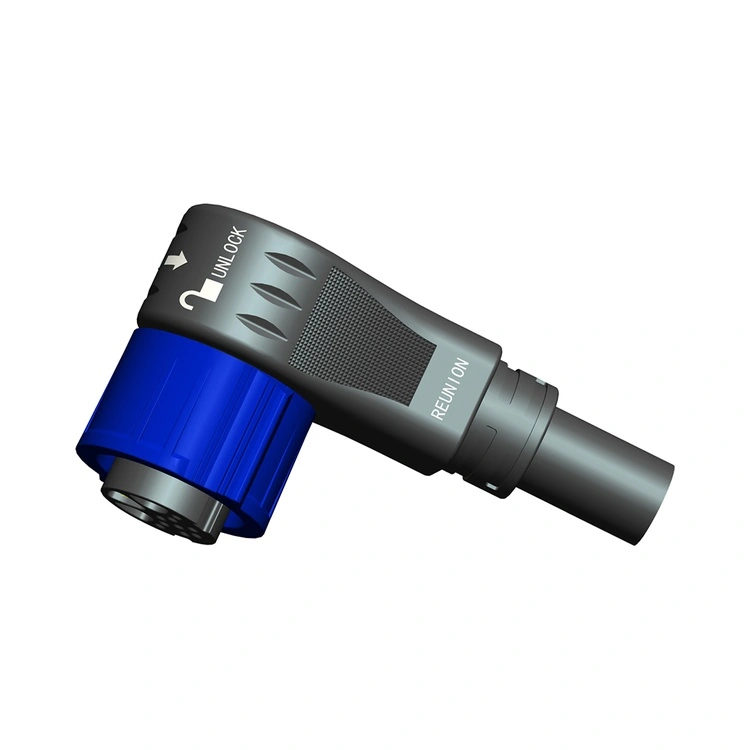

| కోణం | M సిరీస్ హైబ్రిడ్ | X సిరీస్ హైబ్రిడ్ |
| లాకింగ్ మెకానిజం | థ్రెడ్ లాకింగ్ సిస్టమ్ | ఫాస్ట్ రొటేషన్ లాకింగ్ సిస్టమ్ |
| సీలింగ్ | IP67 (ప్రామాణికం) | IP67 (ప్రామాణికం) |
| పవర్ రేటింగ్ | 22A వరకు | 30A వరకు |
| షెల్ పరిమాణం | 1M, 2M సిరీస్ | 1X, 3X సిరీస్ |
| ప్రాథమిక అప్లికేషన్ | పారిశ్రామిక, రోబోటిక్స్, LED లైటింగ్, | పరీక్ష పరికరాలు, రోబోటిక్స్, బ్యాటరీ, శక్తి, LED ప్రదర్శన |
