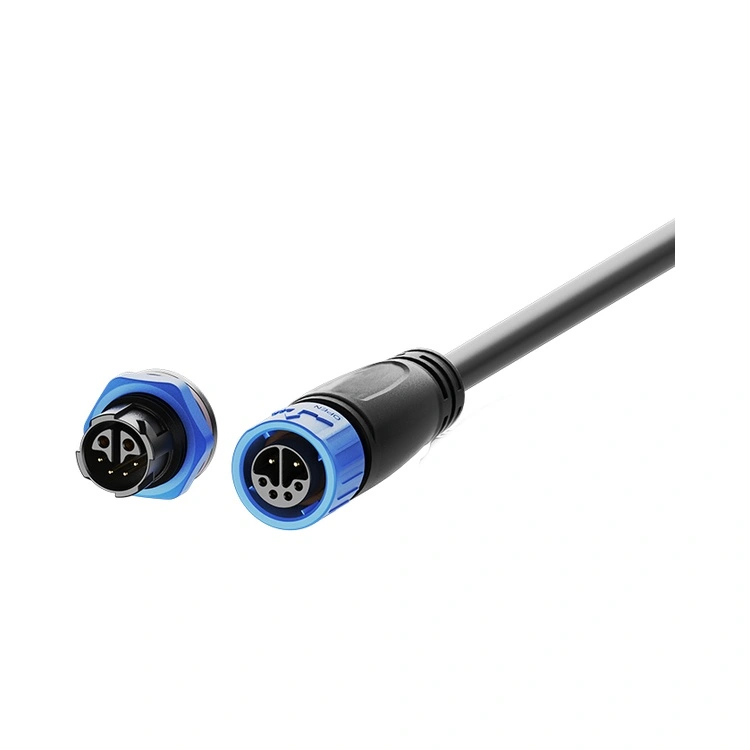

M16 సిరీస్ వాటర్‌ప్రూఫ్ కనెక్టర్ అనేది రీయూనియన్ యొక్క మిడ్-రేంజ్ ఇండస్ట్రియల్ ఇంటర్‌కనెక్ట్, ఇది కాంపాక్ట్ M12 కనెక్టర్లు మరియు పెద్ద M20/M25 పవర్ కనెక్టర్‌ల మధ్య అంతరాన్ని తగ్గించడానికి రూపొందించబడింది. IP67/IP68 సీలింగ్ ప్రమాణాలకు సర్టిఫికేట్ చేయబడింది, ఈ థ్రెడ్ సర్క్యులర్ కనెక్టర్ ఒక బలమైన 16mm ఇంటర్‌ఫేస్‌ను మిళితం చేస్తుంది, ఇది వాష్‌డౌన్ పరిసరాలు, అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌లు మరియు మితమైన విద్యుత్ అవసరాలతో కూడిన పారిశ్రామిక పరికరాలకు అనువైన పర్యావరణ రక్షణతో ఉంటుంది.

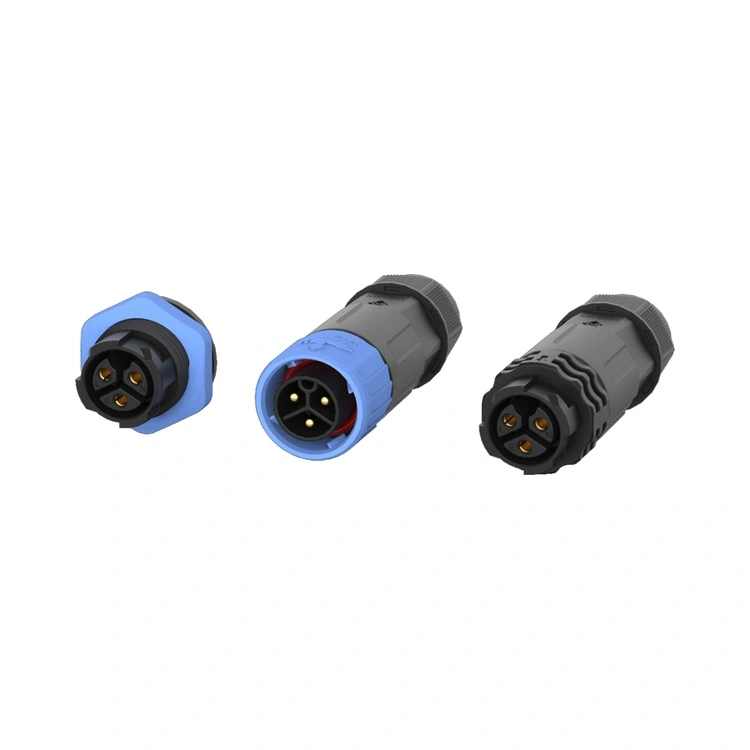

కాంటాక్ట్‌లు ఎంపిక చేసిన బంగారు పూతతో ఇత్తడితో తయారు చేయబడతాయి, వందల కొద్దీ సంభోగ చక్రాల కంటే తక్కువ మరియు సేబుల్ కాంటాక్ట్ రెసిస్టెన్స్‌ను నిర్వహిస్తాయి. రీయూనియన్ M16 సిరీస్‌ను నిలువుగా సమీకృత ప్రక్రియ ద్వారా తయారు చేస్తుంది-ఖచ్చితమైన మ్యాచింగ్ నుండి ఆటోమేటెడ్ అసెంబ్లీ మరియు 100% ఎలక్ట్రికల్ టెస్టింగ్ ద్వారా. ప్యానెల్-మౌంట్ మరియు కేబుల్-మౌంట్ వెర్షన్‌లలో లభిస్తుంది, టంకము లేదా PCB ముగింపులతో, M16 సిరీస్ విభిన్న పరికరాల డిజైన్‌లకు అనుగుణంగా ఉంటుంది. M12 కంటే ఎక్కువ కరెంట్ కెపాసిటీని అందించే కనెక్టర్ అవసరమయ్యే ఇంజనీర్‌ల కోసం, ఇప్పటికీ కాంపాక్ట్ ఫారమ్ ఫ్యాక్టర్‌లో, ఈ కనెక్టర్ నమ్మదగిన, సీల్డ్ ఇంటర్‌కనెక్ట్ సొల్యూషన్‌ను అందిస్తుంది.
| ఫీచర్ | ప్రయోజనం |
| IP67/IP68 ఎన్విరాన్‌మెంటల్ సీలింగ్ | దుమ్ము, తాత్కాలిక ఇమ్మర్షన్ మరియు పొడిగించిన ఇమ్మర్షన్‌ను తట్టుకుంటుంది-వాష్‌డౌన్, అవుట్‌డోర్ మరియు మెరైన్ ఇన్‌స్టాలేషన్‌లకు నమ్మదగినది. |
| 2 నుండి 8-పిన్స్ కాన్ఫిగరేషన్‌లు | సాధారణ పవర్ కనెక్షన్‌లు, మల్టీ-సిగ్నల్ మరియు హైబ్రిడ్ పవర్-సిగ్నల్ అప్లికేషన్‌లకు మద్దతు ఇస్తుంది. |
| హైబ్రిడ్ 2+4 పిన్ ఎంపిక | ఒకే కనెక్టర్‌లో పవర్ (2 పిన్స్, 10A) మరియు సిగ్నల్ (4 పిన్స్, 3A) మిళితం చేస్తుంది-కేబుల్ కౌంట్ మరియు ప్యానెల్ స్థలాన్ని తగ్గిస్తుంది. |
| 15A వరకు ప్రస్తుత రేటింగ్‌లు | మోటారులు, యాక్యుయేటర్‌లు మరియు LED లైటింగ్‌లకు అనుకూలమైన మోడరేట్ పవర్ లోడ్‌లను నిర్వహిస్తుంది. |
| థ్రెడ్ లాకింగ్ మెకానిజం | కంపన-నిరోధక సంభోగం-యంత్రాల కదలిక మరియు థర్మల్ సైక్లింగ్ నుండి వదులుగా మారడాన్ని నిరోధిస్తుంది. |
| బంగారు పూతతో కూడిన ఇత్తడి పరిచయాలు | తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ (≤3mΩ) మరియు తుప్పు రక్షణ-తేమ వాతావరణంలో పనితీరును నిర్వహిస్తుంది. |
| అధిక-ఉష్ణోగ్రత PA66 హౌసింగ్ | -40°C నుండి +105°C ఆపరేషన్-పారిశ్రామిక మరియు బహిరంగ ఉష్ణోగ్రత తీవ్రతలను కవర్ చేస్తుంది. |
| పరామితి | 2-పిన్ | 3-పిన్ | 4-పిన్ | 5-పిన్ | 6-పిన్ | 7-పిన్ | 8-పిన్ | 2+4-పిన్ |
| వోల్టేజ్ రేటింగ్ | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| ప్రస్తుత రేటింగ్ | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| వైర్ విభాగం | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
ఆపరేటింగ్ ఉష్ణోగ్రత: -40°C ~ +105°C
రక్షణ రేటింగ్: IP67 / IP68 (మేడ్)
హౌసింగ్ మెటీరియల్: అధిక-ఉష్ణోగ్రత థర్మోప్లాస్టిక్
సంప్రదింపు మెటీరియల్: బంగారు పూతతో కూడిన రాగి మిశ్రమం
కాంటాక్ట్ రెసిస్టెన్స్: ≤3mΩ
సంభోగ చక్రాలు: ≥500
మంట రేటింగ్: UL 94 V-0
అన్ని పదార్థాలు RoHS కంప్లైంట్
| కోణం | రీయూనియన్ M16 సిరీస్ | ప్రీమియం యూరోపియన్ M16 బ్రాండ్లు | తక్కువ-ధర అన్‌బ్రాండెడ్ M16 |
| ధర | వాల్యూమ్-స్నేహపూర్వక ధర | 3-4× ఎక్కువ | చౌకైన ముందస్తు |
| సీలింగ్ రేటింగ్ | IP67/IP68 - ప్రమాణం | IP67 విలక్షణమైనది | ధృవీకరించని దావాలు |
| ప్రస్తుత రేటింగ్ | 15A వరకు | సాధారణంగా 15A వరకు | వేరియబుల్ |
| పిన్ ఎంపికలు | 2~8పిన్స్ ప్లస్ హైబ్రిడ్ 2+4పిన్స్ | పరిమిత పరిధి | అసంపూర్ణ ఎంపిక |
| 100% ఎలక్ట్రికల్ టెస్టింగ్ | ప్రతి యూనిట్ | నమూనా ఆధారంగా | యాదృచ్ఛికం లేదా ఏదీ లేదు |
| గుర్తించదగినది | రెసిన్ నుండి పూర్తయిన కనెక్టర్ వరకు ERP గుర్తించదగినది | అవును | ఏదీ లేదు |
| ప్రధాన సమయం | 10-17 రోజులు | 4-8 వారాలు | ఊహించలేనిది |
| అనుకూలీకరణ MOQ | తక్కువ (100 ముక్కలు) | అధిక (500+) | ఆఫర్ చేయలేదు |
| సాంకేతిక మద్దతు | 10-వ్యక్తుల ఇంజనీరింగ్ బృందం నుండి 24-గంటల ప్రతిస్పందన | మంచిది కానీ నెమ్మదిగా | పరిమితం చేయబడింది |
| ISO ధృవపత్రాలు | 9001, 14001, 13485 | సాధారణంగా 9001 | సాధారణంగా ఏదీ లేదు |
| సర్టిఫికేషన్ | పరిధి |
| ISO 9001:2015 | నాణ్యత నిర్వహణ-డిజైన్, ఉత్పత్తి మరియు అమ్మకాల తర్వాత సేవ. |
| ISO 14001:2015 | పర్యావరణ నిర్వహణ-ధృవీకరించబడిన వ్యర్థాల తగ్గింపు మరియు స్థిరమైన పద్ధతులు. |
| ISO 13485:2016 | వైద్య పరికర నాణ్యత నిర్వహణ-రోగనిర్ధారణ లేదా పర్యవేక్షణ పరికరాలలో ఉపయోగించే M16 కోసం వర్తిస్తుంది. |
| UL గుర్తింపు పొందింది | ఉత్తర అమెరికా మార్కెట్ల కోసం కాంపోనెంట్-స్థాయి భద్రతా ధృవీకరణ. |
| RoHS | ప్రమాదకర పదార్ధాల పరిమితి-EU ఆదేశాన్ని పాటించడం. |
రీయూనియన్ యొక్క M16 ప్రొడక్షన్ లైన్ కఠినమైన ప్రక్రియ నియంత్రణల క్రింద పనిచేస్తుంది. IP67/IP68 సీలింగ్ వాస్తవ ఇమ్మర్షన్ టెస్టింగ్ ద్వారా ప్రతి ప్రొడక్షన్ బ్యాచ్‌లో ధృవీకరించబడుతుంది. పరీక్ష రికార్డులు, మెటీరియల్ సర్టిఫికేట్లు మరియు తనిఖీ నివేదికలు ప్రతి బ్యాచ్‌కు అలాగే ఉంచబడతాయి, మీ నాణ్యతా తనిఖీలు మరియు కస్టమర్ డాక్యుమెంటేషన్ అవసరాలకు మద్దతు ఇస్తాయి.
2+4 హైబ్రిడ్ కాన్ఫిగరేషన్ ఒకే కనెక్టర్ హౌసింగ్‌లో రెండు పవర్ కాంటాక్ట్‌లు (10A, 250V రేట్) మరియు నాలుగు సిగ్నల్ కాంటాక్ట్‌లను (3A, 50V రేట్) మిళితం చేస్తుంది. ఈ డిజైన్ ముఖ్యమైన ప్రయోజనాలను అందిస్తుంది:
కేబుల్ గణనను తగ్గిస్తుంది – వేర్వేరు పవర్ మరియు సిగ్నల్ కేబుల్‌లను అమలు చేయడానికి బదులుగా, ఒక కేబుల్ రెండింటినీ తీసుకువెళుతుంది.
ప్యానెల్ స్థలాన్ని ఆదా చేస్తుంది – ఒక ప్యానెల్ కటౌట్ రెండింటిని భర్తీ చేస్తుంది.
ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది – రెండు కనెక్టర్‌లకు బదులుగా జత చేయడానికి ఒక కనెక్టర్.
సాధారణ అప్లికేషన్‌లలో మోటార్ డ్రైవ్‌లు (పవర్ + ఎన్‌కోడర్ ఫీడ్‌బ్యాక్), LED లూమినియర్‌లు (పవర్ + DALI నియంత్రణ) మరియు పవర్ మరియు డేటా రెండూ అవసరమయ్యే పారిశ్రామిక సెన్సార్‌లు ఉన్నాయి. మీ పరికరానికి శక్తి కోసం >4A అవసరమైతే మరియు తక్కువ-వోల్టేజ్ సిగ్నల్‌లను కలిగి ఉంటే, 2+4 హైబ్రిడ్ తరచుగా అత్యంత సమర్థవంతమైన పరిష్కారం.
రెండు రేటింగ్‌లు ఒకే కనెక్టర్ డిజైన్‌లో అందుబాటులో ఉన్నాయి, కానీ ఆచరణాత్మక వ్యత్యాసం:
IP67 – తాత్కాలిక ఇమ్మర్షన్ నుండి రక్షించబడింది (30 నిమిషాలకు 1మీ). చాలా అవుట్‌డోర్ మరియు వాష్‌డౌన్ అప్లికేషన్‌లకు అనుకూలం.
IP68 – నిరంతర ఇమ్మర్షన్ (కస్టమర్ ద్వారా నిర్దేశించిన లోతు మరియు వ్యవధి) నుండి రక్షించబడింది. మెరైన్, సబ్‌మెర్‌డ్ సెన్సార్ మరియు వరదలకు గురయ్యే ఇన్‌స్టాలేషన్‌లకు అనుకూలం.
రీయూనియన్ యొక్క ప్రామాణిక M16 IP67-రేటెడ్. IP68 కోసం, మేము మెరుగుపరచబడిన O-రింగ్ మెటీరియల్‌లను మరియు ఐచ్ఛిక ఓవర్‌మోల్డింగ్‌ని ఉపయోగిస్తాము. మీరు ఊహించిన ఇమ్మర్షన్ డెప్త్ మరియు వ్యవధిని పేర్కొనండి (ఉదా., "IP68, 24 గంటలకు 2 మీ") మరియు మా ఇంజనీరింగ్ బృందం అనుకూలతను నిర్ధారిస్తుంది.
IP67 సీలింగ్‌ని సాధించడానికి మరియు నిర్వహించడానికి, రీయూనియన్ సిఫార్సు చేస్తోంది:
మ్యాటింగ్ టార్క్ – O-రింగ్ ప్యానెల్ ఉపరితలాన్ని సంప్రదించే వరకు కప్లింగ్ నట్‌ను చేతితో బిగించి, ఆపై టార్క్ రెంచ్‌ని ఉపయోగించి 0.6-0.8Nm అదనపు టార్క్‌ను వర్తింపజేయండి. 1.0Nm మించకూడదు.
O-రింగ్ తనిఖీ – వైకల్యం, పగుళ్లు లేదా గట్టిపడటం కనిపించినట్లయితే O-రింగ్‌ను భర్తీ చేయండి.
రీప్లేస్‌మెంట్ షెడ్యూల్ – రోజువారీ వాష్‌డౌన్ అప్లికేషన్‌ల కోసం వార్షికంగా; ప్రామాణిక పారిశ్రామిక వాతావరణాల కోసం ప్రతి 2-3 సంవత్సరాలకు.
కేబుల్ బెండ్ వ్యాసార్థం – కనెక్టర్ ఎంట్రీ వద్ద కనీసం 5× కేబుల్ వ్యాసాన్ని నిర్వహించండి.
ఓరియంటేషన్ – అవుట్‌డోర్/వాష్‌డౌన్ అప్లికేషన్‌ల కోసం, ఓరియంట్ కేబుల్ క్రిందికి నిష్క్రమించండి.
