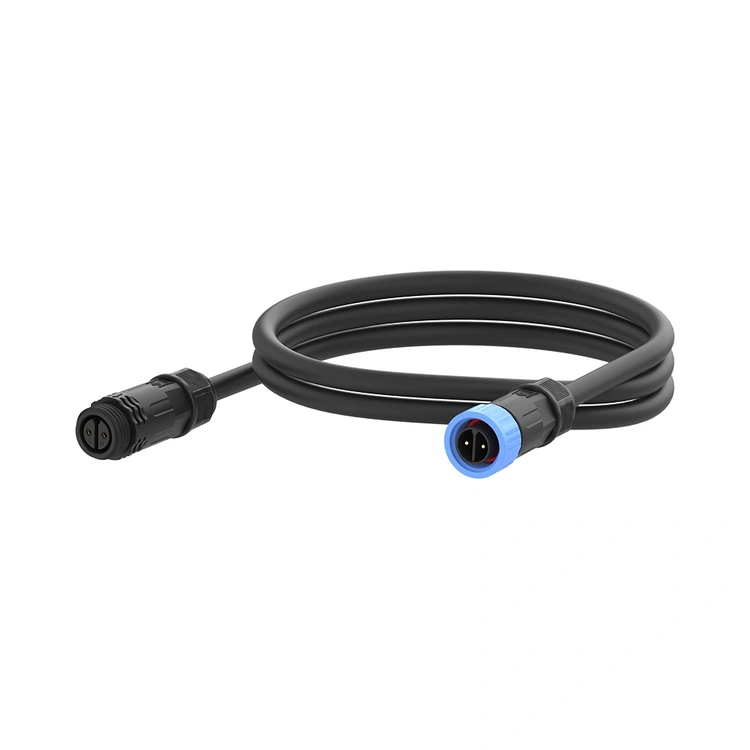

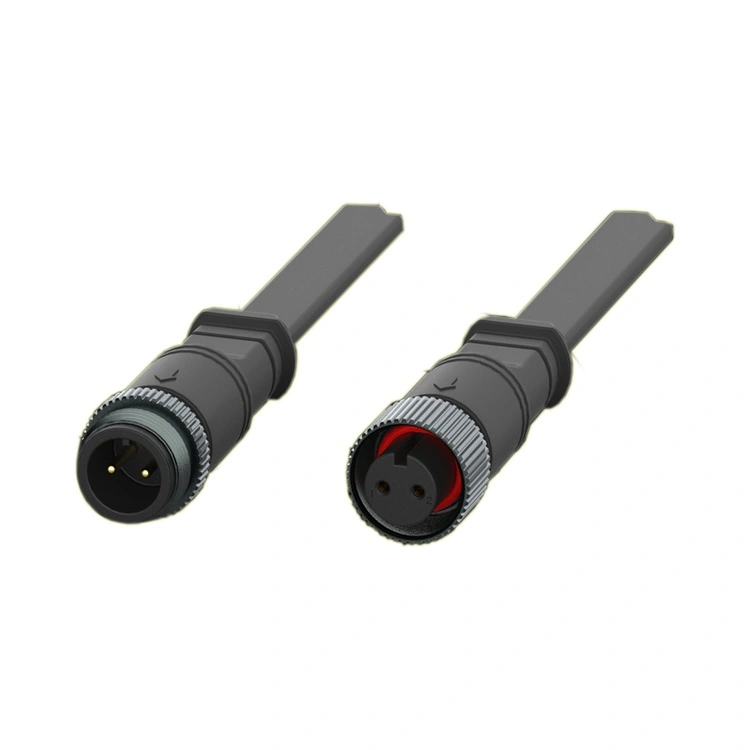

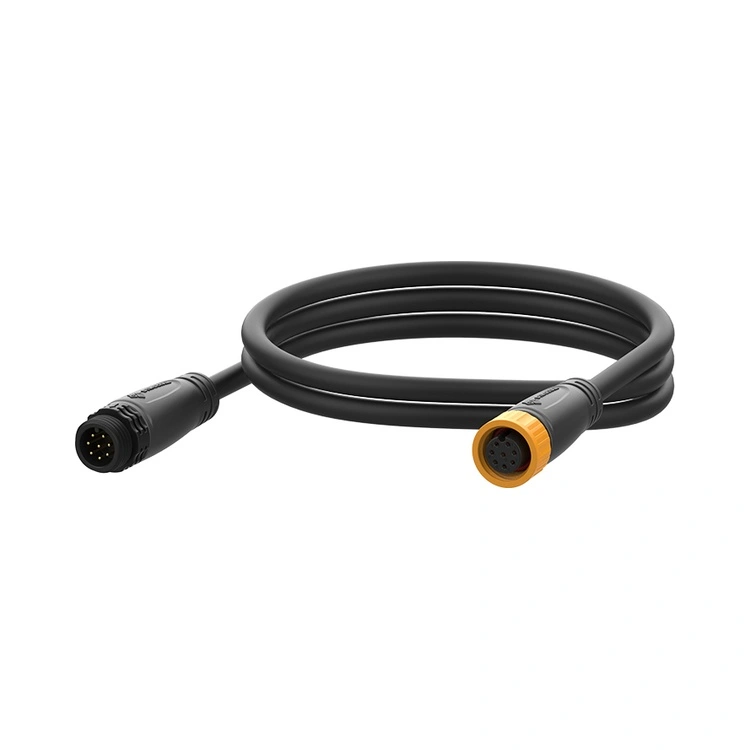

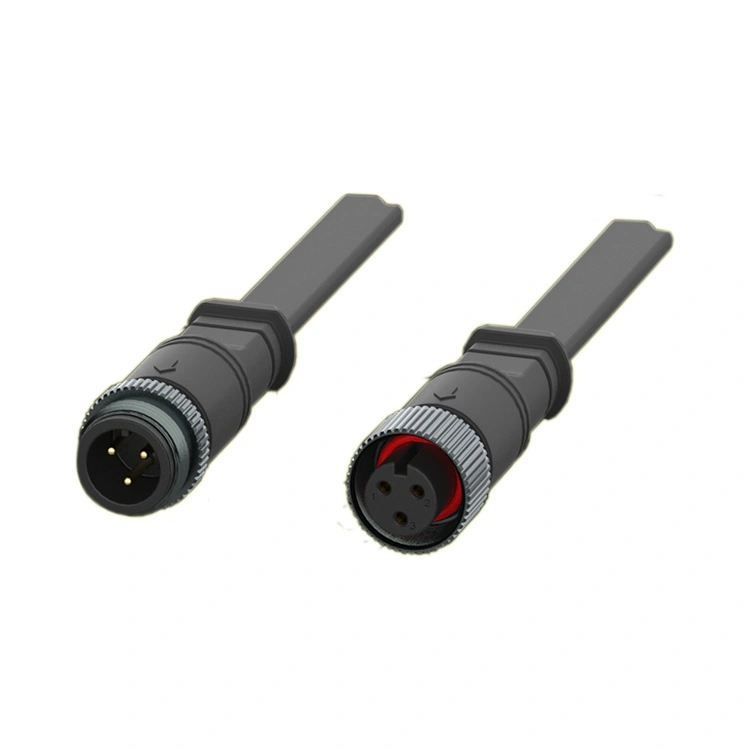

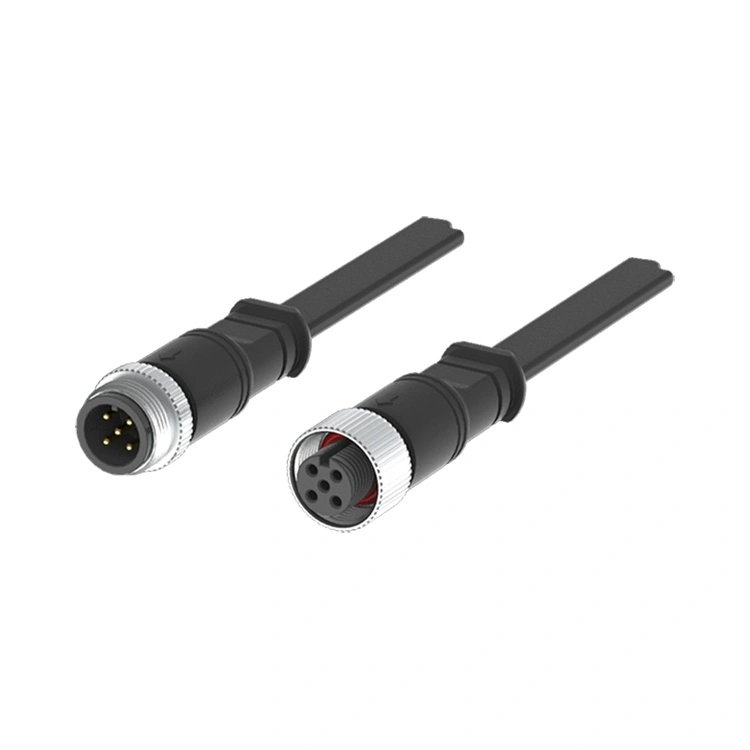

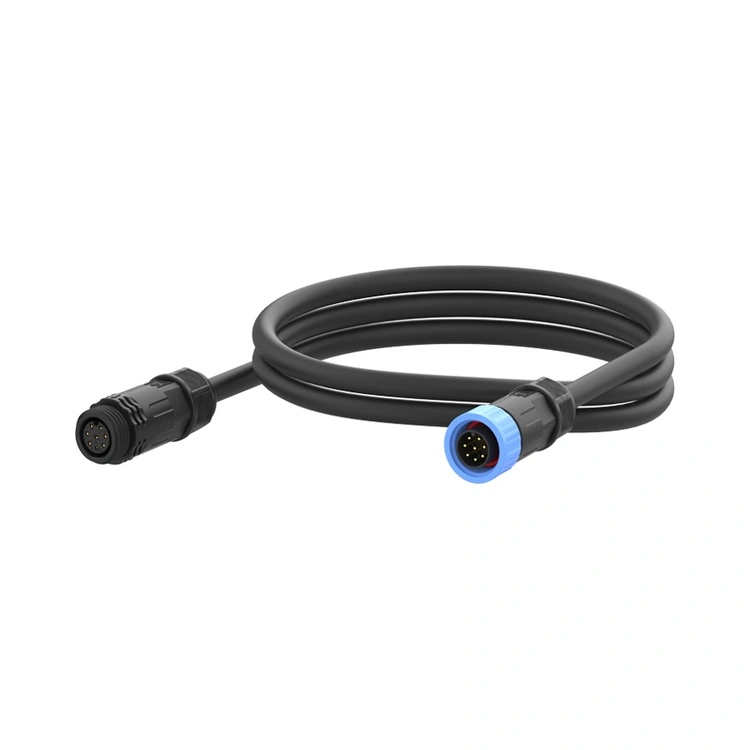

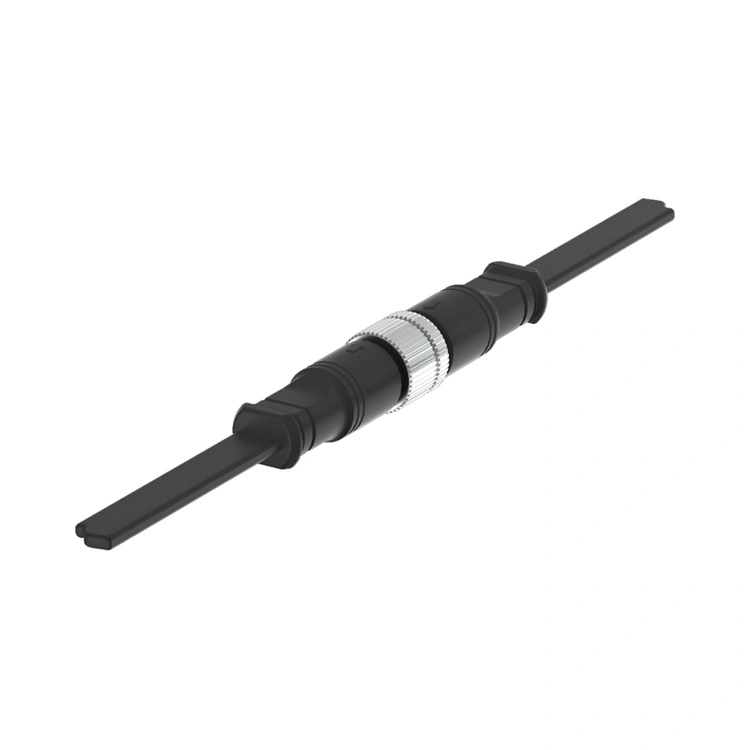

M16 సిరీస్ LED లైట్ కనెక్టర్

M16 సిరీస్ LED లైట్ కనెక్టర్ అనేది ఇంటెలిజెంట్ LED లైటింగ్ సిస్టమ్‌ల కోసం రీయూనియన్ యొక్క ప్రత్యేక ఇంటర్‌కనెక్ట్-మసకబారిన నియంత్రణతో వీధి దీపాల నుండి రంగు-మారుతున్న సామర్థ్యాలతో నిర్మాణ లైటింగ్ వరకు. ఈ థ్రెడ్ వృత్తాకార కనెక్టర్ IP67/IP68 సీలింగ్‌తో బలమైన 16mm ఇంటర్‌ఫేస్‌ను మిళితం చేస్తుంది, ఇది పవర్ మరియు సిగ్నల్ సమగ్రత రెండూ అవసరమైన అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌లకు అనుకూలంగా ఉంటుంది.

కీ హైబ్రిడ్ 2+4 పిన్ వెర్షన్ (2 పవర్ పిన్‌లు + 4 సిగ్నల్ పిన్‌లు)తో సహా 2- నుండి 8-పిన్ కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంటుంది, M16 సిరీస్ హై-కరెంట్ పవర్ డెలివరీ (15A వరకు) మరియు తక్కువ-వోల్టేజ్ కంట్రోల్ సిగ్నల్‌లు (DALI, DMX, 0-10V డిమ్మింగ్ లేదా 0-10V లోపు డిమ్మింగ్ co.

హౌసింగ్ అద్భుతమైన వాతావరణ నిరోధకతతో అధిక-ఉష్ణోగ్రత థర్మోప్లాస్టిక్ నుండి నిర్మించబడింది, అయితే కాంటాక్ట్‌లు తక్కువ మరియు స్థిరమైన కాంటాక్ట్ రెసిస్టెన్స్‌ని నిర్ధారించడానికి ఎంపిక చేసిన బంగారు పూతతో ఇత్తడితో తయారు చేయబడతాయి. రీయూనియన్ M16 సిరీస్‌ను నిలువుగా సమీకృత ప్రక్రియ ద్వారా తయారు చేస్తుంది-ఖచ్చితమైన మ్యాచింగ్ మరియు ఇంజెక్షన్ మోల్డింగ్ నుండి ఆటోమేటెడ్ అసెంబ్లీ మరియు 100% ఎలక్ట్రికల్ టెస్టింగ్ ద్వారా.

టంకము లేదా PCB ముగింపులతో ప్యానెల్-మౌంట్ మరియు కేబుల్-మౌంట్ వెర్షన్‌లలో అందుబాటులో ఉంటుంది, M16 సిరీస్ విభిన్న ల్యుమినైర్ డిజైన్‌లకు అనుగుణంగా ఉంటుంది. స్మార్ట్ సిటీలు, సొరంగాలు లేదా స్పోర్ట్స్ స్టేడియాల కోసం కనెక్ట్ చేయబడిన లైటింగ్ సిస్టమ్‌లను డిజైన్ చేసే ఇంజనీర్‌ల కోసం, ఈ కనెక్టర్ నమ్మదగిన, వాతావరణ-సీల్డ్ ఇంటర్‌కనెక్ట్‌ను అందిస్తుంది, ఇది కేబుల్ కౌంట్‌ను తగ్గిస్తుంది మరియు ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది.

కీ సెల్లింగ్ పాయింట్లు

సాంకేతిక లక్షణాలు

సాధారణ లక్షణాలు:

ఆపరేటింగ్ ఉష్ణోగ్రత:-40°C ~ +105°C

రక్షణ రేటింగ్:IP67 / IP68 (మేడ్)

హౌసింగ్ మెటీరియల్:అధిక-ఉష్ణోగ్రత థర్మోప్లాస్టిక్

సంప్రదింపు మెటీరియల్:బంగారు పూతతో కూడిన రాగి మిశ్రమం

కాంటాక్ట్ రెసిస్టెన్స్:≤3mΩ

సంభోగ చక్రాలు:≥500

మంట రేటింగ్:UL 94 V-0

అన్ని పదార్థాలు RoHS కంప్లైంట్

అప్లికేషన్‌లు & వాస్తవ-ప్రపంచ వినియోగ కేసులు

ప్రాథమిక అప్లికేషన్ ఫీల్డ్‌లు

స్మార్ట్ స్ట్రీట్ లైటింగ్– DALI లేదా 0-10V నియంత్రణతో కేంద్రీకృత మసకబారడం మరియు పర్యవేక్షణ వ్యవస్థలు.

టన్నెల్ లైటింగ్- మసకబారడం మరియు తప్పు రిపోర్టింగ్‌తో హై-పవర్ లుమినియర్‌లు.

ఆర్కిటెక్చరల్ & ముఖభాగం లైటింగ్– DMX నియంత్రణ అవసరమయ్యే RGB మరియు ట్యూనబుల్-వైట్ సిస్టమ్‌లు.

స్టేడియం & స్పోర్ట్స్ లైటింగ్– ఆన్-సైట్ డిమ్మింగ్ మరియు కంట్రోల్‌తో హై-పవర్ ఫ్లడ్‌లైట్లు.

పారిశ్రామిక హై-బే లైటింగ్– మోషన్ సెన్సింగ్ మరియు డేలైట్ హార్వెస్టింగ్‌తో వేర్‌హౌస్ మరియు ఫ్యాక్టరీ లైటింగ్.

మెరైన్ & ఆఫ్‌షోర్ లైటింగ్- ఓడలు మరియు ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్‌ల కోసం తుప్పు-నిరోధక ఫిక్చర్‌లు.

సౌరశక్తితో కూడిన లైటింగ్- బ్యాటరీ నిర్వహణ మరియు మసకబారిన ఆఫ్-గ్రిడ్ సిస్టమ్‌లు.

కేస్ ఇన్ పాయింట్: స్మార్ట్ స్ట్రీట్ లైటింగ్ ప్రాజెక్ట్ - సింగపూర్

సింగపూర్ ల్యాండ్ ట్రాన్స్‌పోర్ట్ అథారిటీ 25,000 వీధి దీపాలను DALI ప్రోటోకాల్ ద్వారా కేంద్రీకృత డిమ్మింగ్ మరియు ఫాల్ట్ రిపోర్టింగ్‌తో స్మార్ట్ LED లుమినైర్‌లుగా అప్‌గ్రేడ్ చేస్తోంది. ఒకే కేబుల్‌లో పవర్ మరియు DALI నియంత్రణ సంకేతాలు రెండింటినీ మోసుకెళ్లగల సామర్థ్యం గల కనెక్టర్‌లు ప్రాజెక్ట్‌కు అవసరం-ఇన్‌స్టాలేషన్ సంక్లిష్టత మరియు కేబుల్ ధరను తగ్గించడం. రీయూనియన్ M16 సిరీస్‌ను 2+4 హైబ్రిడ్ కాన్ఫిగరేషన్ (LED డ్రైవర్ కోసం 2 పవర్ పిన్స్, DALI కోసం 4 సిగ్నల్ పిన్స్), IP67 సీలింగ్ మరియు ముందే అసెంబుల్ చేసిన PUR కేబుల్ హార్నెస్‌లతో సరఫరా చేసింది.25,000 కంటే ఎక్కువ కనెక్టర్లు పంపిణీ చేయబడ్డాయి ప్రాజెక్ట్ అంతటా. సింగపూర్ యొక్క ఉష్ణమండల వాతావరణంలో 2 సంవత్సరాల ఆపరేషన్ తర్వాత (అధిక తేమ, భారీ వర్షం), ప్రాజెక్ట్ నివేదించిందికనెక్టర్ వైఫల్యం రేటు 0.01%. మునుపటి ప్రత్యేక పవర్/సిగ్నల్ ఇన్‌స్టాలేషన్‌లతో పోలిస్తే వైరింగ్ సమయాన్ని 35% తగ్గించడం ద్వారా సింగిల్-కేబుల్ ఇన్‌స్టాలేషన్‌ను ఎనేబుల్ చేయడం కోసం క్లయింట్ 2+4 హైబ్రిడ్ డిజైన్‌ను క్రెడిట్ చేసింది.

ధృవపత్రాలు & నాణ్యత హామీ

Reunion యొక్క M16 LED కనెక్టర్ ప్రొడక్షన్ లైన్ కఠినమైన ప్రక్రియ నియంత్రణల క్రింద పనిచేస్తుంది. అసలు ఇమ్మర్షన్ టెస్టింగ్ ద్వారా ప్రతి ప్రొడక్షన్ బ్యాచ్‌లో IP67 సీలింగ్ ధృవీకరించబడుతుంది. పరీక్ష రికార్డులు, మెటీరియల్ సర్టిఫికేట్లు మరియు తనిఖీ నివేదికలు ప్రతి బ్యాచ్‌కు అలాగే ఉంచబడతాయి, మీ నాణ్యతా తనిఖీలు మరియు కస్టమర్ డాక్యుమెంటేషన్ అవసరాలకు మద్దతు ఇస్తాయి.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

1. LED లైటింగ్ అప్లికేషన్‌లకు హైబ్రిడ్ 2+4 పిన్ కాన్ఫిగరేషన్ ఎందుకు ముఖ్యమైనది?

2+4 హైబ్రిడ్ కాన్ఫిగరేషన్ ప్రత్యేకంగా విలువైనదిస్మార్ట్ LED లైటింగ్ సిస్టమ్స్ ఇక్కడ శక్తి మరియు నియంత్రణ సంకేతాలు రెండూ అవసరం:

2 పవర్ పిన్స్ LED డ్రైవర్ కోసం 250V వద్ద అధిక కరెంట్ (10A) పంపిణీ చేయండి.

4 సిగ్నల్ పిన్స్ తక్కువ-వోల్టేజ్ నియంత్రణ సంకేతాలను తీసుకువెళ్లండి (ఉదా., DALI, DMX, 0-10V డిమ్మింగ్ లేదా RS-485 డేటా).

ఒక కనెక్టర్‌లో రెండింటినీ కలపడం ద్వారా, మీరు ప్రత్యేక పవర్ మరియు సిగ్నల్ కేబుల్‌ల అవసరాన్ని తొలగిస్తారు-ఇన్‌స్టాలేషన్ సమయం, కేబుల్ ధర మరియు ప్యానెల్ స్థలాన్ని తగ్గించడం. ఇది స్మార్ట్ స్ట్రీట్ లైటింగ్‌కు ప్రత్యేకించి విలువైనది, ఇక్కడ లూమినియర్‌లు తరచుగా దూరంగా ఉంటాయి మరియు ప్రత్యేక పవర్ మరియు కంట్రోల్ కేబుల్‌లను అమలు చేయడం కంటే ఒకే హైబ్రిడ్ కేబుల్‌ను అమలు చేయడం చాలా ఖర్చుతో కూడుకున్నది.

2. M16 LED కనెక్టర్ DALI మరియు DMX ప్రోటోకాల్‌లకు ఏకకాలంలో మద్దతు ఇవ్వగలదా?

అవును-2+4 హైబ్రిడ్ కాన్ఫిగరేషన్ అందిస్తుంది4 స్వతంత్ర సిగ్నల్ పరిచయాలు, ఒకే కనెక్టర్‌లో బహుళ ప్రోటోకాల్‌లను తీసుకువెళ్లడానికి అనుమతిస్తుంది. ఉదాహరణకు:

డాలీ 2 వైర్లు (డేటా + గ్రౌండ్) అవసరం.

DMX(RS-485)కి 3 వైర్లు అవసరం (డేటా+, డేటా-, గ్రౌండ్).

0-10V డిమ్మింగ్ 2 వైర్లు (మసక + గ్రౌండ్) అవసరం.

4 సిగ్నల్ పిన్‌లతో, మీరు DALI (2 పిన్స్) + ఒక అదనపు నియంత్రణ ఛానెల్ లేదా పూర్తి DMX అమలు (3 పిన్‌లు) + ఒక స్పేర్‌కి మద్దతు ఇవ్వవచ్చు. మరిన్ని సిగ్నల్ లైన్‌లు అవసరమయ్యే అప్లికేషన్‌ల కోసం (ఉదా., ట్యూనబుల్-వైట్ + RGB రంగు నియంత్రణ), మేము 5-, 6- లేదా 8-పిన్ కాన్ఫిగరేషన్‌లను ఉపయోగించమని సిఫార్సు చేస్తున్నాము. మీ నిర్దిష్ట ప్రోటోకాల్ అవసరాల కోసం సరైన పిన్ కాన్ఫిగరేషన్‌ను ఎంచుకోవడంలో మా ఇంజనీరింగ్ బృందం మీకు సహాయం చేస్తుంది.

3. M16 కప్లింగ్ గింజకు ఏ టార్క్ వర్తింపజేయాలి మరియు బాహ్య LED ఇన్‌స్టాలేషన్‌లలో IP67 సీల్‌ను ఎలా నిర్వహించాలి?

అవుట్‌డోర్ LED ఇన్‌స్టాలేషన్‌లలో IP67/IP68 సీలింగ్‌ను సాధించడానికి మరియు నిర్వహించడానికి, రీయూనియన్ సిఫార్సు చేస్తోంది:

సంభోగం టార్క్– O-రింగ్ ప్యానెల్ ఉపరితలాన్ని సంప్రదించే వరకు కప్లింగ్ గింజను చేతితో బిగించి, ఆపై అదనపు టార్క్‌ను వర్తింపజేయండి0.6-0.8Nmటార్క్ రెంచ్ ఉపయోగించి. 1.0Nm మించకూడదు.

O-రింగ్ తనిఖీ- వైకల్యం, పగుళ్లు లేదా గట్టిపడటం కనిపించినట్లయితే O-రింగ్‌ను మార్చండి.

భర్తీ షెడ్యూల్– అవుట్‌డోర్ LED ఇన్‌స్టాలేషన్‌ల కోసం (రోజువారీ థర్మల్ సైక్లింగ్, UV ఎక్స్‌పోజర్, వర్షం), నివారణ నిర్వహణలో భాగంగా ప్రతి 2-3 సంవత్సరాలకు ఒకసారి O-రింగ్‌లను మార్చండి.

కేబుల్ బెండ్ వ్యాసార్థం- కనీస వంపు వ్యాసార్థాన్ని నిర్వహించండి5× కేబుల్ వ్యాసం కేబుల్ సీల్‌పై ఒత్తిడిని నివారించడానికి కనెక్టర్ ఎంట్రీ వద్ద.

కేబుల్ ధోరణి– అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌ల కోసం, సీల్ ఇంటర్‌ఫేస్ దగ్గర వాటర్ పూలింగ్‌ను నిరోధించడానికి కేబుల్ నిష్క్రమణను క్రిందికి ఓరియంట్ చేయండి.

క్లీనింగ్– సీల్‌పై రాజీ పడకుండా శిధిలాలు నిరోధించడానికి మళ్లీ కనెక్ట్ చేయడానికి ముందు తేలికపాటి డిటర్జెంట్ మరియు నీటితో కనెక్టర్ బాహ్య భాగాలను శుభ్రం చేయండి.
