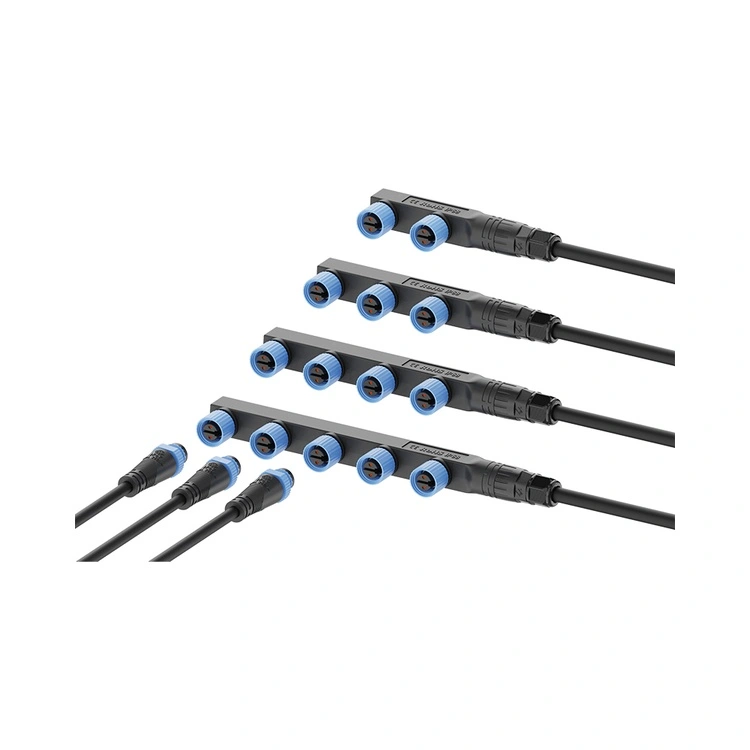

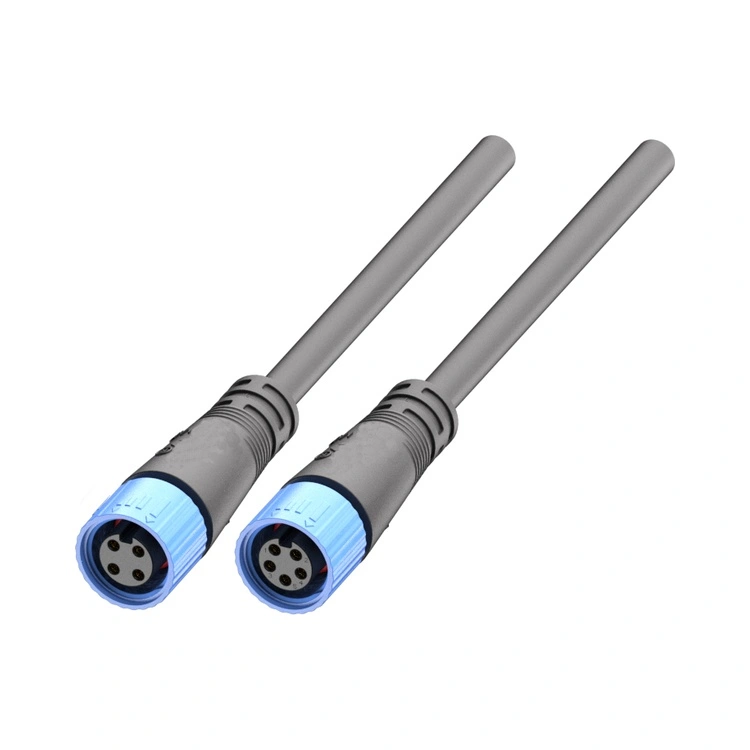

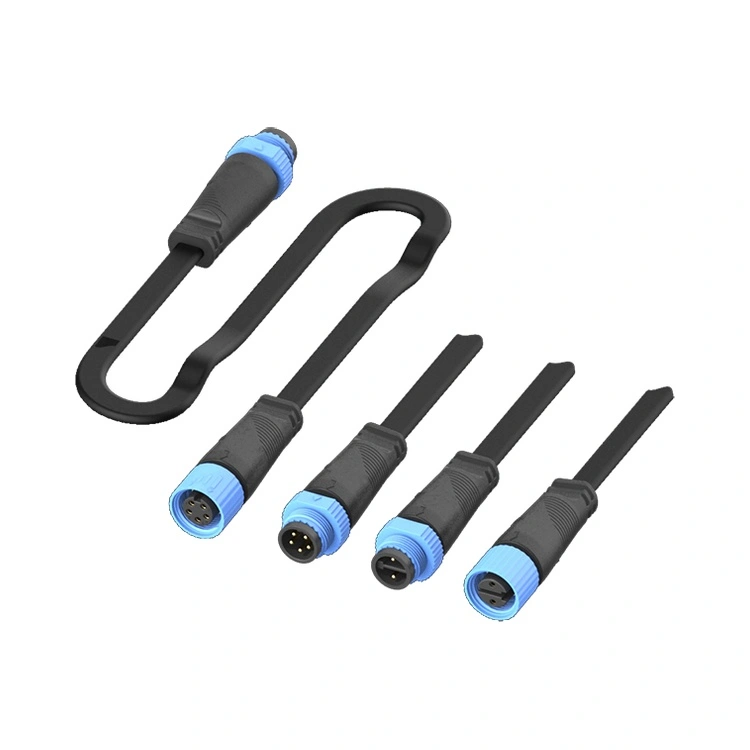

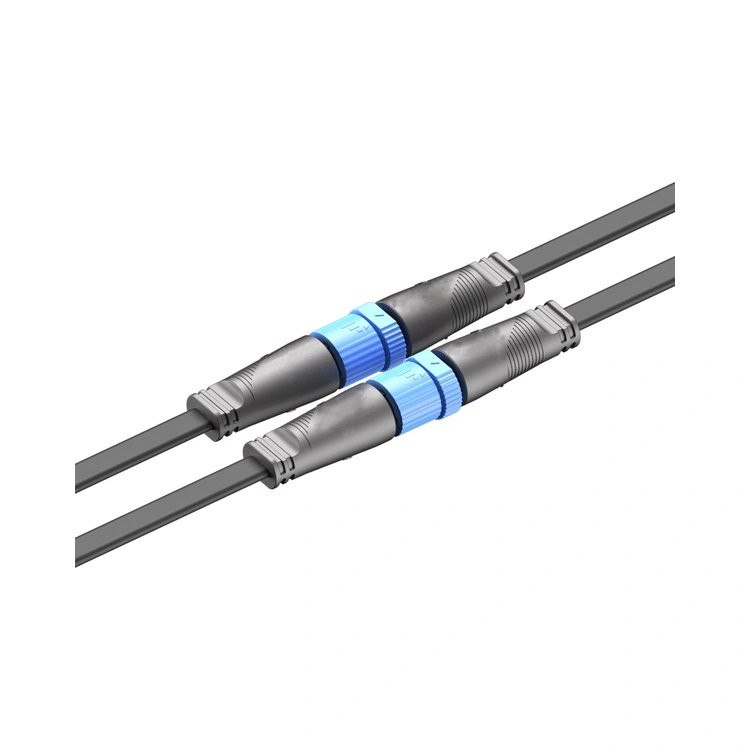

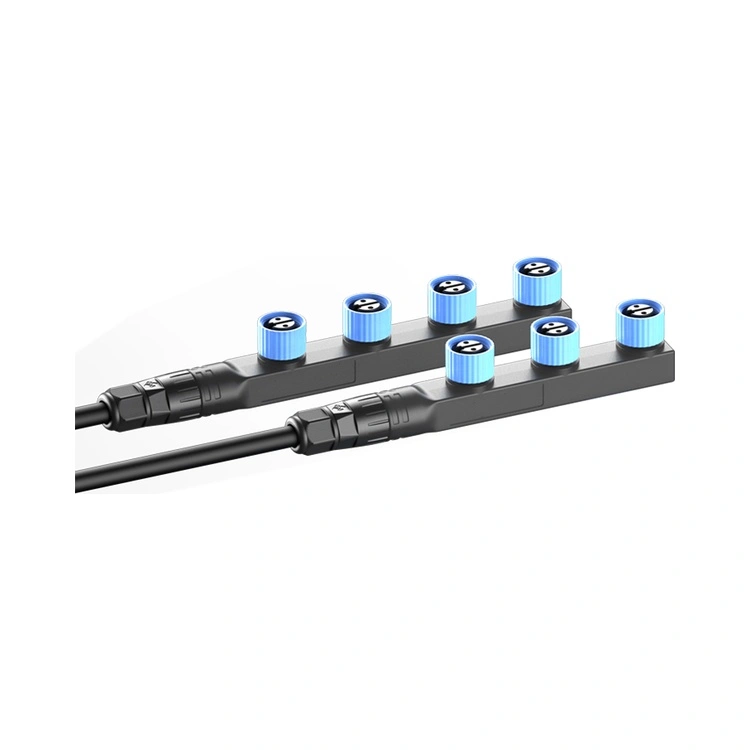

M15 సిరీస్ ప్లాస్టిక్ జలనిరోధిత కనెక్టర్

కీ సెల్లింగ్ పాయింట్లు

M15 ప్లాస్టిక్ వాటర్‌ప్రూఫ్ కనెక్టర్ మెటల్ కనెక్టర్లు అందించలేని ప్రత్యేక ప్రయోజనాలను అందిస్తుంది, ప్రత్యేకించి తీరప్రాంత, సముద్ర మరియు బరువు-సెన్సిటివ్ అప్లికేషన్‌లలో.

సాంకేతిక లక్షణాలు

సాధారణ లక్షణాలు:

ఆపరేటింగ్ ఉష్ణోగ్రత:-40°C ~ +105°C

రక్షణ రేటింగ్:IP67 / IP68 (మేడ్)

హౌసింగ్ మెటీరియల్:PA66

సంప్రదింపు మెటీరియల్:బంగారు పూతతో కూడిన రాగి మిశ్రమం

కాంటాక్ట్ రెసిస్టెన్స్:≤3mΩ (ప్రారంభ)

సంభోగ చక్రాలు:≥500

డిజైన్ స్టాండర్డ్:LED లైటింగ్ మరియు బాహ్య పరికరాల ఇంటర్‌ఫేస్ ప్రమాణాలకు అనుగుణంగా ఉంటుంది

మంట రేటింగ్:UL 94 V-0

బరువు:పోల్చదగిన ఇత్తడి కనెక్టర్‌ల కంటే దాదాపు 60% తేలికైనది

అన్ని పదార్థాలు RoHS కంప్లైంట్

అనుకూలీకరణ & తయారీ ప్రక్రియ

రీయూనియన్ యొక్క అంతర్గత ఇంజెక్షన్ మౌల్డింగ్ సామర్ధ్యం బాహ్య పరికరాల తయారీదారులు M15 ప్లాస్టిక్ వాటర్‌ప్రూఫ్ కనెక్టర్‌ను వారి నిర్దిష్ట డిజైన్ అవసరాలకు అనుగుణంగా-రంగు మరియు ఆకృతి నుండి కేబుల్ అసెంబ్లీలు మరియు ప్యాకేజింగ్ వరకు రూపొందించడానికి అనుమతిస్తుంది.

ప్లాస్టిక్ కనెక్టర్ల కోసం అనుకూలీకరించదగిన ఎంపికలు

హౌసింగ్ కలర్- ఏదైనా RAL లేదా పాంటోన్ రంగు నేరుగా మెటీరియల్‌లోకి అచ్చు వేయబడింది-పెయింటింగ్ లేదా సెకండరీ ఫినిషింగ్ అవసరం లేదు. రంగు సమగ్రమైనది మరియు చిప్ లేదా పీల్ చేయదు.

ఉపరితల ఆకృతి– పట్టు లేదా సౌందర్య అవసరాల కోసం మృదువైన, మాట్టే లేదా ఆకృతి ముగింపులు.

కేబుల్ అసెంబ్లీలు– కస్టమ్ పొడవు (0.1మీ నుండి 20మీ), PUR (చమురు/రసాయన-నిరోధకత) లేదా PVC జాకెట్, సింగిల్-ఎండ్ లేదా డబుల్-ఎండ్, ఓవర్‌మోల్డ్ స్ట్రెయిన్ రిలీఫ్‌తో లేదా లేకుండా.

సంప్రదించండి లోడ్ అవుతోంది- 2, 3, 4, లేదా 5 పిన్స్ అవసరం; ఉపయోగించని స్థానాలు ఖాళీగా ఉన్నాయి లేదా మెకానికల్ బ్యాలెన్స్ కోసం డమ్మీ పిన్‌లతో అమర్చబడి ఉంటాయి.

కేబుల్ మార్కింగ్– సర్క్యూట్ గుర్తింపు కోసం కస్టమ్ ప్రింటింగ్ లేదా హీట్ ష్రింక్ లేబుల్స్.

కనెక్టర్ ఓరియంటేషన్– ప్యానెల్-మౌంట్ లేదా కేబుల్-మౌంట్ అప్లికేషన్‌ల కోసం స్ట్రెయిట్ లేదా రైట్ యాంగిల్ వెర్షన్‌లు.

ప్యాకేజింగ్- ఆటోమేటెడ్ అసెంబ్లీ లైన్‌ల కోసం యాంటీ-స్టాటిక్ బ్యాగ్‌లు, రీల్స్ లేదా అనుకూల-లేబుల్ కార్టన్‌లు.

తయారీ ప్రక్రియ ప్రవాహం

రీయూనియన్ దాని 4,000m² షెన్‌జెన్ ప్లాంట్‌లో ప్రత్యేక ఇంజెక్షన్ మోల్డింగ్ సదుపాయాన్ని నిర్వహిస్తోంది:

మెటీరియల్ ఎండబెట్టడం– తేమను తొలగించడానికి మరియు అచ్చు లోపాలను నివారించడానికి PA66 ఖచ్చితంగా ఎండబెట్టబడుతుంది.

ఇంజెక్షన్ మౌల్డింగ్- ± 0.02 మిమీ టాలరెన్స్ కంట్రోల్‌తో ఆటోమేటెడ్ ప్రెస్‌లపై ప్రెసిషన్ మోల్డింగ్; రంగు వర్ణద్రవ్యం నేరుగా రెసిన్‌కు జోడించబడింది.

స్టాంపింగ్ & ప్లేటింగ్‌ను సంప్రదించండి– ఆటోమేటెడ్ బారెల్-ప్లేటింగ్ లైన్‌లలో ఎంపిక చేసిన బంగారు పూతతో రాగి మిశ్రమం నుండి హై-స్పీడ్ స్టాంపింగ్.

సెకండరీ కార్యకలాపాలు– బంగారు పూత పూసిన కాంటాక్ట్‌లు మరియు O-రింగ్ సీల్స్‌ను అచ్చు వేయబడిన గృహంలోకి చొప్పించడం.

కేబుల్ ప్రాసెసింగ్- ఆటోమేటెడ్ కట్టింగ్, స్ట్రిప్పింగ్ మరియు టిన్నింగ్; కస్టమ్ కేబుల్ అసెంబ్లీల కోసం అంతర్గత PUR/PVC కేబుల్ ఎక్స్‌ట్రాషన్.

అసెంబ్లీ– విజన్-ఇన్‌స్పెక్టెడ్ కాంటాక్ట్ ప్లేస్‌మెంట్ మరియు టార్క్-నియంత్రిత ఫాస్టెనింగ్‌తో సెమీ ఆటోమేటెడ్ లైన్‌లు.

ఎలక్ట్రికల్ టెస్టింగ్– కొనసాగింపు యొక్క 100% ధృవీకరణ, ఇన్సులేషన్ నిరోధకత (≥5000MΩ), మరియు విద్యుద్వాహక తట్టుకోవడం.

పర్యావరణ నమూనా– IP67 ఇమ్మర్షన్ (1మీ, 30నిమి), మరియు థర్మల్ సైక్లింగ్ కోసం బ్యాచ్ నమూనా.

ప్యాకేజింగ్- డెసికాంట్‌తో యాంటీ-స్టాటిక్ వాక్యూమ్ సీలింగ్; అవసరమైన విధంగా కస్టమ్ లేబులింగ్‌తో ఎగుమతి-గ్రేడ్ కార్టన్ ప్యాకింగ్.

ధృవపత్రాలు & నాణ్యత హామీ

రీయూనియన్ యొక్క M15 ప్లాస్టిక్ కనెక్టర్ ప్రొడక్షన్ లైన్ కఠినమైన ప్రక్రియ నియంత్రణల క్రింద పనిచేస్తుంది.. IP67 సీలింగ్ ప్రతి ఉత్పత్తి బ్యాచ్‌లో నీటిని ఉపయోగించి వాస్తవ ఇమ్మర్షన్ టెస్టింగ్ (1మీ, 30 నిమిషాలు) ద్వారా ధృవీకరించబడుతుంది. పరీక్ష రికార్డులు, మెటీరియల్ సర్టిఫికేట్లు మరియు తనిఖీ నివేదికలు ప్రతి బ్యాచ్‌కు అలాగే ఉంచబడతాయి, మీ నాణ్యతా తనిఖీలు మరియు కస్టమర్ డాక్యుమెంటేషన్ అవసరాలకు మద్దతు ఇస్తాయి.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

1. మెటల్ కనెక్టర్లతో పోలిస్తే సాల్ట్ స్ప్రే పరిసరాలలో ప్లాస్టిక్ M15 ఎలా పని చేస్తుంది?

M15 యొక్క PA66 హౌసింగ్స్వాభావికంగా తుప్పు నిరోధకం- ఇది తుప్పు పట్టదు లేదా ఆక్సీకరణం చెందదు. ASTM B117 (96 గంటలు) చొప్పున స్వతంత్ర సాల్ట్ స్ప్రే పరీక్షలో, మేము ఉపరితల క్షీణతను గమనించలేదు, సీలింగ్ సమగ్రతలో తగ్గింపు లేదు (IP67 ధృవీకరించబడిన పోస్ట్-టెస్ట్), మరియు బంగారు పూత కారణంగా సంపర్క ఉపరితలాలు స్పెసిఫికేషన్‌లోనే ఉన్నాయి. దీనికి విరుద్ధంగా, నికెల్ ప్లేటింగ్‌తో ఉన్న ఇత్తడి కనెక్టర్‌లు తరచుగా సాల్ట్ స్ప్రే ఎక్స్‌పోజర్‌కు గురైన 48-72 గంటలలోపు కనిపించే తుప్పు (పిట్టింగ్, వైట్ రస్ట్)ను చూపుతాయి, ఇది O-రింగ్ సీల్ మరియు థ్రెడ్ సమగ్రతను రాజీ చేస్తుంది. సముద్ర పరిసరాల కోసం (ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్‌లు, కోస్టల్ లైటింగ్, షిప్‌లు), ప్లాస్టిక్ M15 పూతతో కూడిన మెటల్ కనెక్టర్‌లను గణనీయంగా అధిగమిస్తుంది.

2. ప్లాస్టిక్ హౌసింగ్ అనేక చక్రాలలో మెటల్ కనెక్టర్లకు సమానమైన సంభోగ విశ్వసనీయతను అందజేస్తుందా?

అవును. హౌసింగ్ ప్లాస్టిక్ అయితే, దిథ్రెడ్ లాకింగ్ ఇంటర్‌ఫేస్ వందలాది సంభోగ చక్రాలపై స్థిరమైన టార్క్ నిలుపుదలని నిర్ధారించడానికి మెటల్ ఇన్సర్ట్‌లను కలుపుతుంది. రీయూనియన్ యొక్క పరీక్ష 500 సంభోగ చక్రాల తర్వాత ప్రారంభ స్పెసిఫికేషన్‌లో 90% నిలుపుదల శక్తి మిగిలి ఉందని చూపిస్తుంది, మెటల్-టు-మెటల్ థ్రెడ్ ఎంగేజ్‌మెంట్ కారణంగా థ్రెడ్ వేర్ తక్కువగా ఉంటుంది మరియు O-రింగ్ సీల్ ఉష్ణోగ్రత పరిధిలో ప్రభావవంతంగా ఉంటుంది. హై-సైకిల్ అప్లికేషన్‌ల కోసం (ఉదా., కనెక్టర్ డిస్‌కనెక్ట్ అవసరమయ్యే వార్షిక నిర్వహణ), సీల్ లైఫ్‌ను పొడిగించడానికి ప్రతి సంభోగం వద్ద O-రింగ్‌ను సిలికాన్ గ్రీజుతో లూబ్రికేట్ చేయాలని మేము సిఫార్సు చేస్తున్నాము.
