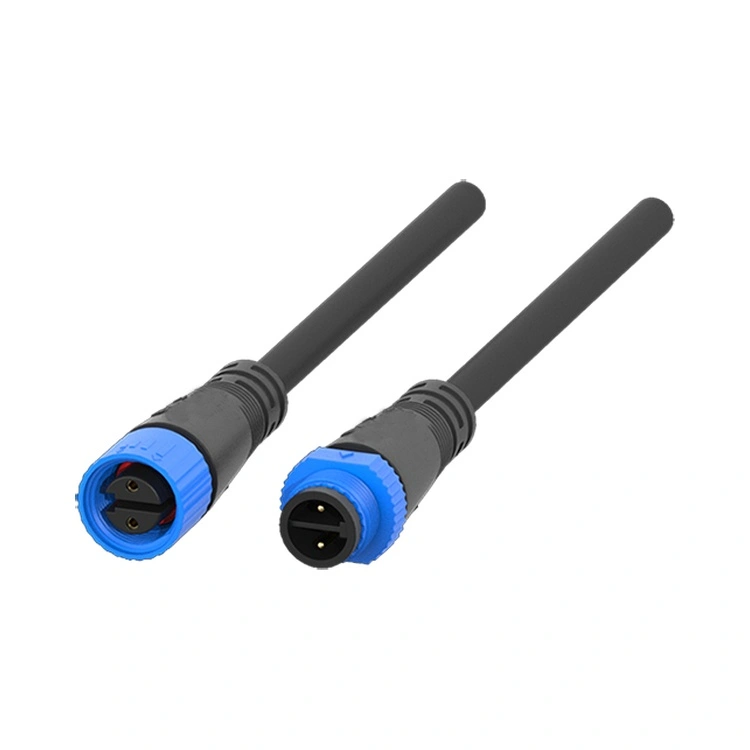

M15 సిరీస్ LED లైట్ కనెక్టర్

M15 సిరీస్ LED లైట్ కనెక్టర్ అనేది అవుట్‌డోర్ LED లైటింగ్ పరిశ్రమ కోసం రీయూనియన్ యొక్క ప్రత్యేక ఇంటర్‌కనెక్ట్-పారిశ్రామిక ప్రకాశంలో వేగంగా అభివృద్ధి చెందుతున్న విభాగాలలో ఒకటి. LED లైటింగ్ ఇంటర్‌ఫేస్ ప్రమాణాలకు సర్టిఫికేట్ చేయబడింది, ఈ థ్రెడ్ సర్క్యులర్ కనెక్టర్ కాంపాక్ట్ 15mm F-రకం డిజైన్‌ను IP67-రేటెడ్ సీలింగ్‌తో మిళితం చేస్తుంది, ఇది వీధి లైట్లు, టన్నెల్ లైటింగ్, ఆర్కిటెక్చరల్ ఇల్యూమినేషన్, స్టేడియం ఫ్లడ్‌లైట్లు మరియు అవుట్‌డోర్ LED డిస్ప్లేలకు అనుకూలంగా ఉంటుంది.

కనెక్టర్ యొక్క హౌసింగ్ అధిక-బలం PA66 థర్మోప్లాస్టిక్ నుండి నిర్మించబడింది, మెటల్ ప్రత్యామ్నాయాల యొక్క బరువు మరియు తుప్పు ఆందోళనలు లేకుండా అద్భుతమైన వాతావరణ నిరోధకత, తుప్పు రక్షణ మరియు యాంత్రిక మన్నికను అందిస్తుంది.

M15 సిరీస్ యొక్క ముఖ్య భద్రతా లక్షణం దాని బహుళ-కోర్ అంతర్గత విభజన రూపకల్పన-పవర్ కండక్టర్‌ల మధ్య ప్రత్యేక అడ్డంకులు వైర్ ఇన్సులేషన్ దెబ్బతినకుండా షార్ట్ సర్క్యూట్‌లను నిరోధిస్తాయి, విద్యుత్ సరఫరాలు 500W కంటే ఎక్కువ బట్వాడా చేయగల హై-పవర్ LED ఇన్‌స్టాలేషన్‌లకు కీలకమైన అవసరం.

కనెక్టర్ సర్వీస్ లైఫ్‌లో తక్కువ మరియు స్థిరమైన కాంటాక్ట్ రెసిస్టెన్స్ (≤3mΩ)ని నిర్వహిస్తూ, బంగారు పూతతో రాగి మిశ్రమం నుండి కాంటాక్ట్‌లు రూపొందించబడ్డాయి.

10A వరకు ప్రస్తుత రేటింగ్‌లతో 2-, 3-, 4- మరియు 5-పిన్ కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంటుంది, M15 సిరీస్ స్థిరమైన-కరెంట్ మరియు స్థిరమైన-వోల్టేజ్ LED డ్రైవర్‌లకు మద్దతు ఇస్తుంది.

రీయూనియన్ M15 సిరీస్‌ను నిలువుగా సమీకృత ప్రక్రియ ద్వారా తయారు చేస్తుంది-ఖచ్చితమైన ఇంజెక్షన్ మౌల్డింగ్ నుండి ఆటోమేటెడ్ అసెంబ్లీ మరియు 100% ఎలక్ట్రికల్ టెస్టింగ్ ద్వారా. థ్రెడ్ లాకింగ్ మెకానిజం వైబ్రేషన్-రెసిస్టెంట్ మ్యాటింగ్‌ను నిర్ధారిస్తుంది-గాలి, ట్రాఫిక్ వైబ్రేషన్ మరియు థర్మల్ సైక్లింగ్‌కు -40°C నుండి +105°C వరకు బహిర్గతమయ్యే ఇన్‌స్టాలేషన్‌లకు కీలకం.

అవుట్‌డోర్ లైటింగ్ సిస్టమ్‌లను డిజైన్ చేసే ఇంజనీర్‌ల కోసం, ఈ కనెక్టర్ ఎల్‌ఈడీ అప్లికేషన్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన నమ్మకమైన, సురక్షితమైన మరియు కాంపాక్ట్ సొల్యూషన్‌ను అందిస్తుంది, రీయూనియన్ యొక్క 15 సంవత్సరాల తయారీ అనుభవం మద్దతుతో.

కీ సెల్లింగ్ పాయింట్లు

M15 సిరీస్ అవుట్‌డోర్ LED లైటింగ్ కోసం ఉద్దేశించబడింది, దీర్ఘకాలిక అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌ల యొక్క నిర్దిష్ట డిమాండ్‌లను పరిష్కరించే లక్షణాలతో.

సాంకేతిక లక్షణాలు

సాధారణ లక్షణాలు:

ఆపరేటింగ్ ఉష్ణోగ్రత:-40°C ~ +105°C

రక్షణ రేటింగ్:IP67 / IP68 (మేడ్)

హౌసింగ్ మెటీరియల్:PA66

సంప్రదింపు మెటీరియల్:బంగారు పూతతో కూడిన రాగి మిశ్రమం

కాంటాక్ట్ రెసిస్టెన్స్:≤3mΩ

సంభోగ చక్రాలు:≥500

డిజైన్ స్టాండర్డ్:LED లైటింగ్ ఇంటర్‌ఫేస్ ప్రమాణాలకు అనుగుణంగా ఉంటుంది

మంట రేటింగ్:UL 94 V-0

అన్ని పదార్థాలు RoHS కంప్లైంట్

అప్లికేషన్‌లు & వాస్తవ-ప్రపంచ వినియోగ కేసులు

M15 సిరీస్ LED లైట్ కనెక్టర్ విశ్వసనీయత మరియు భద్రత అత్యంత ముఖ్యమైన బాహ్య లైటింగ్ అప్లికేషన్‌లలో అమలు చేయబడుతుంది.

ప్రాథమిక అప్లికేషన్ ఫీల్డ్‌లు

వీధి & హైవే లైటింగ్- LED వీధి దీపాలు మరియు హైవే ప్రకాశం వ్యవస్థలు.

టన్నెల్ లైటింగ్- హైవే మరియు రైల్వే టన్నెల్ ప్రకాశం.

ఆర్కిటెక్చరల్ & ముఖభాగం లైటింగ్– రూపురేఖలు, వంతెనలు మరియు స్మారక కట్టడాలను నిర్మించడం.

స్టేడియం & స్పోర్ట్స్ లైటింగ్– పెద్ద-ప్రాంత ఫ్లడ్‌లైటింగ్ సిస్టమ్‌లు.

అవుట్‌డోర్ LED డిస్‌ప్లేలు- మాడ్యులర్ బిల్‌బోర్డ్‌లు మరియు పెద్ద-ఫార్మాట్ స్క్రీన్‌లు.

ల్యాండ్‌స్కేప్ & పార్క్ లైటింగ్- మార్గం లైటింగ్, అలంకరణ సంస్థాపనలు మరియు తోట ప్రకాశం.

సౌరశక్తితో కూడిన లైటింగ్- ఆఫ్-గ్రిడ్ స్ట్రీట్ మరియు పాత్‌వే లైటింగ్.

ధృవపత్రాలు & నాణ్యత హామీ

Reunion యొక్క M15 LED కనెక్టర్ ప్రొడక్షన్ లైన్ కఠినమైన ప్రక్రియ నియంత్రణల క్రింద పనిచేస్తుంది. అసలు ఇమ్మర్షన్ టెస్టింగ్ ద్వారా ప్రతి ప్రొడక్షన్ బ్యాచ్‌లో IP67 సీలింగ్ ధృవీకరించబడుతుంది. పరీక్ష రికార్డులు, మెటీరియల్ సర్టిఫికేట్లు మరియు తనిఖీ నివేదికలు ప్రతి బ్యాచ్‌కు అలాగే ఉంచబడతాయి, మీ నాణ్యతా తనిఖీలు మరియు కస్టమర్ డాక్యుమెంటేషన్ అవసరాలకు మద్దతు ఇస్తాయి.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

1. M15 LED కనెక్టర్ కండక్టర్ల మధ్య అంతర్గత విభజనలను ఎందుకు కలిగి ఉంది-ఇది ప్రామాణిక లక్షణమా?

బహుళ-కోర్ అంతర్గత విభజన రూపకల్పన aభద్రతా ఫీచర్ LED లైటింగ్ అప్లికేషన్‌ల కోసం ప్రత్యేకంగా M15 సిరీస్‌లో రూపొందించబడింది. అధిక-పవర్ LED ఇన్‌స్టాలేషన్‌లలో, విద్యుత్ సరఫరా> 500W వోల్టేజీల వద్ద 350V DC వరకు బట్వాడా చేయగలదు. వైర్ ఇన్సులేషన్ లేయర్ దెబ్బతిన్నట్లయితే (ఇన్‌స్టాలేషన్ సమయంలో లేదా వైబ్రేషన్ నుండి), బహిర్గతమైన కండక్టర్‌లు షార్ట్-సర్క్యూట్ కావచ్చు-డ్రైవర్ వైఫల్యం లేదా మంటలకు కారణమవుతుంది. అంతర్గత విభజనలు కనెక్టర్ బాడీలోని కండక్టర్ల మధ్య భౌతిక విభజనను అందిస్తాయి, ఇన్సులేషన్ రాజీపడినప్పటికీ సంబంధాన్ని నిరోధిస్తుంది. ఈ లక్షణంప్రామాణికం కాదు సాధారణ-ప్రయోజన కనెక్టర్లలో (M8/M12) మరియు ఇది M15కి కీలక భేదం. రీయూనియన్ యొక్క విభజనలు ఇన్సులేటర్‌తో సమగ్రంగా మౌల్డ్ చేయబడతాయి-ప్రత్యేక భాగాలుగా జోడించబడవు-అవి కనెక్టర్ యొక్క సేవా జీవితమంతా ప్రభావవంతంగా ఉండేలా చూస్తాయి.

2. M15 కప్లింగ్ నట్‌కి సరైన టార్క్ ఏమిటి మరియు కాలక్రమేణా IP67 సీల్‌ను ఎలా నిర్వహించాలి?

అవుట్‌డోర్ LED ఇన్‌స్టాలేషన్‌లలో IP67 సీలింగ్‌ను సాధించడానికి మరియు నిర్వహించడానికి, రీయూనియన్ సిఫార్సు చేస్తోంది:

సంభోగం టార్క్– O-రింగ్ ప్యానెల్ ఉపరితలాన్ని సంప్రదించే వరకు కప్లింగ్ గింజను చేతితో బిగించి, ఆపై అదనపు టార్క్‌ను వర్తింపజేయండి0.4-0.6Nmటార్క్ రెంచ్ ఉపయోగించి. 0.8Nm మించకూడదు.

O-రింగ్ తనిఖీ– ముందుగా ఇన్‌స్టాల్ చేసిన O-రింగ్‌ని ప్రతి నిర్వహణ చక్రంలో తనిఖీ చేయాలి. వైకల్యం, పగుళ్లు లేదా గట్టిపడటం కనిపించినట్లయితే భర్తీ చేయండి.

O-రింగ్ భర్తీ షెడ్యూల్- రోజువారీ థర్మల్ సైక్లింగ్‌తో అవుట్‌డోర్ ఇన్‌స్టాలేషన్‌ల కోసం, నివారణ నిర్వహణలో భాగంగా ప్రతి 2-3 సంవత్సరాలకు ఓ-రింగ్‌లను భర్తీ చేయండి.

కేబుల్ బెండ్ వ్యాసార్థం- కనీస వంపు వ్యాసార్థాన్ని నిర్వహించండి5× కేబుల్ వ్యాసం కేబుల్ సీల్‌పై ఒత్తిడిని నివారించడానికి కనెక్టర్ ఎంట్రీ వద్ద.

కేబుల్ ధోరణి– సీల్ ఇంటర్‌ఫేస్ దగ్గర వాటర్ పూలింగ్‌ను నిరోధించడానికి కేబుల్ నిష్క్రమణను క్రిందికి ఓరియంట్ చేయండి.

తిరిగి కనెక్ట్ చేయడానికి ముందు శుభ్రపరచడం– సీల్‌పై రాజీ పడకుండా శిధిలాలు నిరోధించడానికి మళ్లీ కనెక్ట్ చేయడానికి ముందు తేలికపాటి డిటర్జెంట్ మరియు నీటితో కనెక్టర్ బాహ్య భాగాలను శుభ్రం చేయండి.
