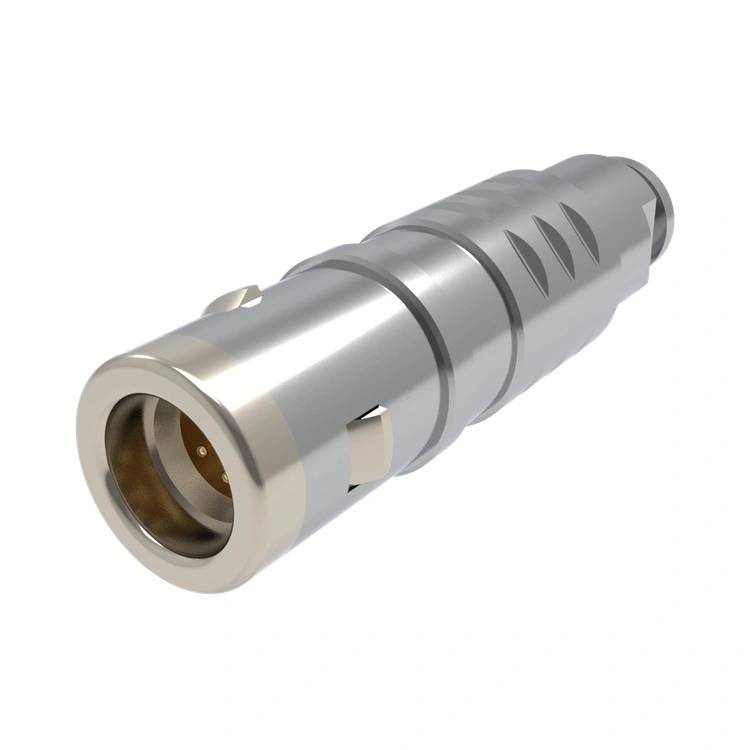

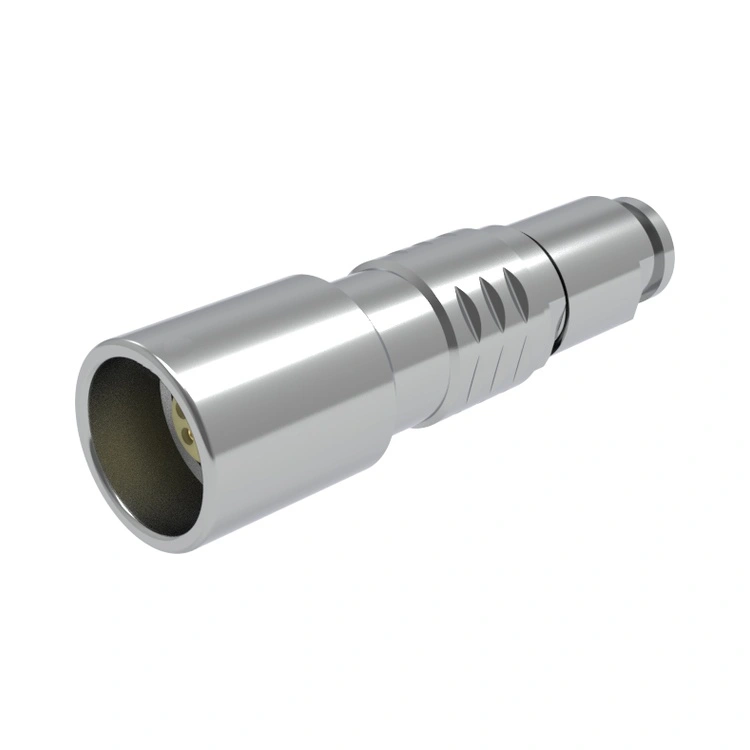

E సిరీస్ మెటల్ పుష్-పుల్ కనెక్టర్ ఖర్చుతో కూడిన ఇంజనీరింగ్ బృందాల కోసం ప్రొఫెషనల్ ఇంటర్‌కనెక్షన్‌కి రీయూనియన్ యొక్క వ్యూహాత్మక విధానాన్ని సూచిస్తుంది. నాణ్యతకు సంబంధించిన ప్రధాన లక్షణాలను నిలుపుకుంటూ, అనవసరమైన అలవాట్లను తీసివేయడం - వినిపించే అభిప్రాయంతో నమ్మదగిన స్వీయ-లాచింగ్, ప్రాథమిక EMI షీల్డింగ్ కోసం ఆల్-మెటల్ నిర్మాణం మరియు 5,000+ సంభోగ చక్రాల కోసం రేట్ చేయబడిన కాంటాక్ట్ సిస్టమ్‌లు. దీని ప్రామాణిక ఉష్ణోగ్రత పరిధి -45°C నుండి +125°C వరకు నియంత్రిత-పర్యావరణ అనువర్తనాల్లో ఎక్కువ భాగం కవర్ చేస్తుంది, IP67 వాటర్‌ఫ్రూఫింగ్ బాహ్య వినియోగం కోసం అనుకూలంగా ఉంటుంది. రీయూనియన్ యొక్క నిలువుగా సమీకృత తయారీ - అంతర్గత ఖచ్చితత్వ CNC మ్యాచింగ్ నుండి ఆటోమేటెడ్ ఎలక్ట్రికల్ టెస్టింగ్ వరకు - నాణ్యత రాజీ పడకుండా ఉత్పత్తి ఖర్చులను తగ్గిస్తుంది. అధిక-వాల్యూమ్ పేషెంట్ మానిటర్‌లు, లేబొరేటరీ సాధనాలు లేదా పారిశ్రామిక నియంత్రణలను ఉత్పత్తి చేసే OEMల కోసం, E సిరీస్ మెటల్ పుష్-పుల్ కనెక్టర్ మీ మార్జిన్ నిర్మాణాన్ని సంరక్షించేటప్పుడు మీకు అవసరమైన పనితీరును అందిస్తుంది. ప్రతి యూనిట్ 12-నెలల వారంటీ మరియు పూర్తి ERP ట్రేస్‌బిలిటీ ద్వారా మద్దతునిస్తుంది, ఇది మీ సరఫరా గొలుసులో ప్రమాద రహిత ఇంటిగ్రేషన్‌ను నిర్ధారిస్తుంది.
E సిరీస్ డాక్యుమెంట్ చేయబడిన విశ్వసనీయత మరియు సరఫరా-గొలుసు పారదర్శకతతో అత్యంత పోటీ ధర వద్ద అత్యంత క్లిష్టమైన కనెక్టర్ ఫంక్షన్‌లను అందించడంపై దృష్టి పెడుతుంది.
| ఫీచర్ | ప్రయోజనం |
| విలువ-ఇంజనీరింగ్ డిజైన్ | అధిక-వాల్యూమ్ OEM సేకరణకు అనువైనది - ఖరీదైన ఓవర్-స్పెసిఫికేషన్‌ను తొలగిస్తూ అన్ని ముఖ్యమైన పుష్-పుల్ ఫంక్షన్‌లను కలిగి ఉంటుంది. |
| విశ్వసనీయ పుష్-పుల్ లాచింగ్ | స్పర్శ మరియు వినిపించే లాక్ నిర్ధారణతో త్వరిత ఒంటిచేత్తో సంభోగం, అసెంబ్లీ లైన్లలో ఇన్‌స్టాలేషన్ సమయం మరియు వినియోగదారు లోపాలను తగ్గించడం. |
| ఆల్-మెటల్ నిర్మాణం | ప్రత్యేకమైన డిజైన్‌ల ధరలో కొంత భాగానికి ప్రాథమిక EMI షీల్డింగ్ మరియు మెకానికల్ మన్నికను అందిస్తుంది. |
| సౌకర్యవంతమైన ముగింపు | సోల్డర్ మరియు PCB కాంటాక్ట్‌లు వేర్వేరు అసెంబ్లీ పద్ధతులు మరియు కేబుల్ రకాలను కలిగి ఉంటాయి - నమూనాలు 5-7 రోజుల లీడ్ టైమ్‌తో అందుబాటులో ఉంటాయి. |
| ప్రామాణిక పర్యావరణ సహనం | -45°C నుండి +125°C ఆపరేటింగ్ పరిధి చాలా పారిశ్రామిక, వాణిజ్య మరియు వైద్య ఇండోర్ పరిసరాలను కవర్ చేస్తుంది. |
| నిరూపితమైన మన్నిక | స్థిరమైన కాంటాక్ట్ రెసిస్టెన్స్ (≤5mΩ ప్రారంభ)తో > 5,000 సంభోగం చక్రాలు — దీర్ఘ-జీవిత పరికరాలకు నమ్మదగినవి. |
| అనవసరమైన ఎంపికలు లేవు | క్రమబద్ధీకరించబడిన ఉత్పత్తి లైన్ అంటే వేగవంతమైన డెలివరీ (ఉత్పత్తి ఆర్డర్‌ల కోసం 15-20 రోజులు) మరియు తక్కువ ఇన్వెంటరీ క్యారీయింగ్ ఖర్చులు. |
E సిరీస్ మెటల్ పుష్-పుల్ కనెక్టర్ అనేది "నో-ఫ్రిల్స్, ఆల్-పెర్ఫార్మెన్స్" వృత్తాకార కనెక్టర్ యొక్క మార్కెట్ అవసరానికి Reunion యొక్క ఖచ్చితమైన సమాధానం, ఇది రోజువారీ అప్లికేషన్‌ల కోసం నాణ్యమైన ఇంటర్‌కనెక్షన్‌ను సరసమైనదిగా చేస్తుంది — ఇప్పుడు పారదర్శక వారంటీ నిబంధనలు మరియు అర్హత కలిగిన OEM కొనుగోలుదారుల కోసం షరతులు లేని రిటర్న్ పాలసీతో.
E సిరీస్ మెటల్ పుష్-పుల్ కనెక్టర్ అప్లికేషన్‌ల కోసం ఉద్దేశపూర్వకంగా రూపొందించబడింది, ఇక్కడ ఖర్చు ఆప్టిమైజేషన్ ప్రాథమిక రూపకల్పన లక్ష్యం, అయితే కనెక్షన్ విశ్వసనీయత రాజీపడదు.
వైద్య పరికరాలు - రోగనిర్ధారణ పర్యవేక్షణ, శస్త్రచికిత్స వ్యవస్థ
పారిశ్రామిక నియంత్రణలు – PLC I/O మాడ్యూల్స్, ఆపరేటర్ ప్యానెల్‌లు మరియు కన్వేయర్ సిస్టమ్ సెన్సార్‌లు.
ప్రయోగశాల పరికరాలు - స్పెక్ట్రోఫోటోమీటర్లు, సెంట్రిఫ్యూజ్‌లు మరియు ఉష్ణోగ్రత పరీక్ష గదులు.
కమ్యూనికేషన్ ఎక్విప్‌మెంట్ – నెట్‌వర్క్ స్విచ్‌లు, బేస్ స్టేషన్ ర్యాక్ ఇంటర్‌కనెక్ట్‌లు మరియు ప్రసార ఆడియో రూటర్‌లు.
భద్రతా వ్యవస్థలు – నిఘా కెమెరా ఇంటర్‌కనెక్ట్‌లు, యాక్సెస్ కంట్రోల్ ప్యానెల్‌లు మరియు అలారం సిస్టమ్ మాడ్యూల్‌లు.
| పరామితి | స్పెసిఫికేషన్ |
| షెల్ మెటీరియల్ | నికెల్ లేపనంతో ఇత్తడి (ప్రామాణిక); |
| షెల్ పరిమాణాలు | 0, 1 |
| పరిచయాలు | 2 నుండి 6 పిన్స్ |
| సంభోగ చక్రాలు | >5,000 ఆపరేషన్లు |
| ఉష్ణోగ్రత పరిధి | -45°C ~ +125°C |
| EMI షీల్డింగ్ | ఆల్-మెటల్ హౌసింగ్ ప్రాథమిక కవచాన్ని అందిస్తుంది |
| ప్రవేశ రక్షణ | IP67l |
| సాల్ట్ స్ప్రే రెసిస్టెన్స్ | > 48 గంటలు |
| కంపనం | 10-2000Hz, 10గ్రా |
| మెకానికల్ షాక్ | 100గ్రా, 6ఎంఎస్ |
| కాంటాక్ట్ రెసిస్టెన్స్ | ≤5mΩ (ప్రారంభ) |
| ఇన్సులేషన్ రెసిస్టెన్స్ | ≥5000MΩ (500VDC వద్ద) |
| ముగింపు స్టైల్స్ | సోల్డర్, మరియు PCB (నేరుగా లేదా లంబ కోణం) |
అన్ని E సిరీస్ కనెక్టర్లు RoHS-కంప్లైంట్ మరియు రవాణాకు ముందు 100% ఎలక్ట్రికల్ టెస్టింగ్ (కొనసాగింపు, ఇన్సులేషన్, డైలెక్ట్రిక్ స్ట్రెంత్) చేయించుకోవాలి. రీయూనియన్ యొక్క గణాంక ప్రక్రియ నియంత్రణ (SPC) అధిక-వాల్యూమ్ పరుగుల అంతటా డైమెన్షనల్ అనుగుణ్యతను నిర్ధారిస్తుంది. పూర్తి పరీక్ష డేటాషీట్‌లు మరియు 3D STEP మోడల్‌లు అందుబాటులో ఉన్నాయి- భౌతిక నమూనాల కోసం వేచి ఉండకుండా మెకానికల్ ఫిట్‌ని ధృవీకరించడానికి మీ ఇంజనీరింగ్ బృందాన్ని అనుమతిస్తుంది.
| అంశం | వివరాలు |
| ప్రామాణిక ప్యాకేజింగ్ | వ్యక్తిగత కుహరం రక్షణతో యాంటీ స్టాటిక్ సంచులు; రీన్ఫోర్స్డ్ ముడతలు పెట్టిన డబ్బాలు. |
| బల్క్ ప్యాకేజింగ్ | అధిక-వాల్యూమ్ ఆర్డర్‌లకు (500+ ముక్కలు) అందుబాటులో ఉంది - ఆటోమేటెడ్ పిక్-అండ్-ప్లేస్ అసెంబ్లీకి మద్దతుగా ట్రే లేదా రీల్ ప్యాకేజింగ్. |
| లేబులింగ్ | ప్రామాణిక భాగం సంఖ్య మరియు బ్యాచ్ కోడ్ లేబులింగ్; అభ్యర్థనపై అనుకూల లేబులింగ్ అందుబాటులో ఉంది. |
| ప్రధాన సమయం | నమూనాలు: 7–107 రోజులు; ఉత్పత్తి ఆర్డర్‌లు: 15-20 రోజులు (స్ట్రీమ్‌లైన్డ్ ప్రొడక్ట్ లైన్ వేగవంతమైన టర్న్‌అరౌండ్‌ను అనుమతిస్తుంది). |
| షిప్పింగ్ పద్ధతులు | బల్క్: సముద్రం లేదా వాయు రవాణా; నమూనాలు: ఎక్స్‌ప్రెస్ (DHL, FedEx, TNT, UPS, EMS). |
| డెలివరీ నిబంధనలు | EXW, FCA, FOB, CIF, CPT — మీ సేకరణ ప్రాధాన్యతలకు అనువైనది. |
| వారంటీ | తయారీ లోపాలపై 12 నెలల ప్రామాణిక వారంటీ; కాంట్రాక్ట్ తయారీ భాగస్వామ్యాలకు అందుబాటులో ఉన్న ఐచ్ఛిక పొడిగింపు కవరేజ్. |
| కోణం | రీయూనియన్ F సిరీస్ | సాధారణ యూరోపియన్/US పోల్చదగిన సిరీస్ | సాధారణ తక్కువ-ధర ప్రత్యామ్నాయాలు |
| ధర | ప్రీమియం బ్రాండ్‌లలో ~1/3 | ప్రీమియం ఖర్చు | వేరియబుల్, తరచుగా అస్థిరమైనది |
| నాణ్యత | స్థిరమైన, ISO 13485:2016 ధృవీకరించబడిన ఉత్పత్తి | అధిక | ధృవీకరించబడని, బ్యాచ్-టు-బ్యాచ్ వైవిధ్యం |
| అనుకూలత | ప్రధాన వ్యవస్థలతో పరస్పరం మార్చుకోవచ్చు (LEMO/ODU ప్రత్యామ్నాయాలు) | యాజమాన్యం | తరచుగా ప్రామాణికం కాని కొలతలు |
| MOQ | ప్రామాణిక వస్తువులకు MOQ లేదు; కస్టమ్ కోసం తక్కువ MOQ | అధిక MOQ (500+) | తక్కువ MOQ కానీ పేద మద్దతు |
| ప్రధాన సమయం | 15-20 రోజులు సాధారణం | 4-8 వారాలు | వేరియబుల్, నమ్మదగని |
| గుర్తించదగినది | కడ్డీ నుండి పూర్తి మంచి వరకు పూర్తి ERP గుర్తించదగినది | అవును | ఏదీ లేదా పరిమితం కాదు |
| ఫ్యాక్టరీ అనుభవం | 3,000㎡ డాంగువాన్ సదుపాయంలో 15 సంవత్సరాల అంతర్గత తయారీ | తరచుగా అవుట్‌సోర్స్ చేస్తారు | చిన్న వర్క్‌షాప్‌లు |
| నాణ్యత హామీ | డౌన్‌లోడ్ చేయదగిన నివేదికలతో 100% పరీక్షించబడింది, డాక్యుమెంట్ చేయబడింది | అవును | యాదృచ్ఛికంగా లేదా పరీక్ష లేదు |
| కొనుగోలుదారు రక్షణ | 24-నెలల వారంటీ + రిటర్న్ పాలసీ | మారుతూ ఉంటుంది | వారంటీ లేదా అస్పష్టమైన నిబంధనలు లేవు |
E సిరీస్ ప్రత్యేక స్థానాన్ని ఆక్రమించింది: ఇది ప్రీమియం-గ్రేడ్ తయారీ అనుగుణ్యతను మరియు బడ్జెట్ ప్రత్యామ్నాయాలకు దగ్గరగా ఉన్న ధర వద్ద డాక్యుమెంట్ చేసిన అనుకూలతను అందిస్తుంది. మీరు ధర కోసం నాణ్యతను త్యాగం చేయరు - మీ ఉత్పత్తి శ్రేణిని రక్షించే వారంటీ ద్వారా మీకు అవసరం లేని ఫీచర్‌లను మీరు తొలగిస్తారు.
CNC మ్యాచింగ్ – హై-స్పీడ్ ఆటోమేటిక్ లాత్‌లు ±0.02mm టాలరెన్స్‌తో షెల్‌లను ఉత్పత్తి చేస్తాయి.
ప్లేటింగ్ – షెల్ ప్లేటింగ్ మరియు స్నాన ఏకాగ్రత పర్యవేక్షణతో ఆటోమేటెడ్ లైన్లలో ఎంపిక చేసిన బంగారు పూతని సంప్రదించండి.
ఇంజెక్షన్ మౌల్డింగ్ - ఇంజనీరింగ్ ప్లాస్టిక్‌ల నుండి అచ్చు వేయబడిన అవాహకాలు .
అసెంబ్లీ – కాంటాక్ట్ అలైన్‌మెంట్ మరియు ఇన్‌సర్షన్ ఫోర్స్ కోసం విజన్ ఇన్‌స్పెక్షన్‌తో కూడిన సెమీ ఆటోమేటెడ్ లైన్‌లు.
పరీక్ష – ప్రతి బ్యాచ్‌కు డేటా లాగింగ్‌తో 100% విద్యుత్ ధృవీకరణ (కొనసాగింపు, ఇన్సులేషన్, విద్యుద్వాహక బలం).
ప్యాకేజింగ్ – డెసికాంట్‌తో కూడిన యాంటీ-స్టాటిక్ వాక్యూమ్ బ్యాగ్‌లు; అధిక-వాల్యూమ్ ఆటోమేటెడ్ అసెంబ్లీ లైన్ల కోసం బల్క్ ప్యాకేజింగ్.
జ: అవును — చాలా ప్రామాణిక కాన్ఫిగరేషన్‌లలో, E సిరీస్ మెటల్ పుష్-పుల్ కనెక్టర్ అత్యంత సాధారణ వృత్తాకార కనెక్టర్ ఫారమ్ కారకాల కోసం పరస్పర మార్పిడిని దృష్టిలో ఉంచుకుని యాంత్రికంగా మరియు విద్యుత్‌గా రూపొందించబడింది. రీయూనియన్ కీలకమైన యూరోపియన్ మరియు US సిరీస్‌ల కోసం క్రాస్-రిఫరెన్స్ డాక్యుమెంటేషన్‌ను నిర్వహిస్తుంది. అయితే, ప్రీమియం బ్రాండ్‌లు కొన్నిసార్లు యాజమాన్య కాంటాక్ట్ స్పేసింగ్ లేదా కీయింగ్ పొజిషన్‌లను ఉపయోగిస్తున్నందున, ధృవీకరణ కోసం మీ ఇప్పటికే ఉన్న కనెక్టర్ డ్రాయింగ్ లేదా పార్ట్ నంబర్‌ను పంపాలని మేము ఎల్లప్పుడూ సిఫార్సు చేస్తున్నాము. మా ఇంజనీరింగ్ బృందం అనుకూలతను నిర్ధారిస్తుంది మరియు అవసరమైతే, PCB లేదా ప్యానెల్ మార్పులు లేకుండా నిజమైన డ్రాప్-ఇన్ భర్తీని నిర్ధారించడానికి సర్దుబాట్లు చేస్తుంది. మేము అభ్యర్థనపై అందుబాటులో ఉన్న డాక్యుమెంట్ ధ్రువీకరణ నివేదికలతో 300 కంటే ఎక్కువ OEMలకు F సిరీస్ ప్రత్యామ్నాయాలను విజయవంతంగా అందించాము.
జ: ఖచ్చితంగా కాదు. E సిరీస్ డిజైన్ సరళీకరణ మరియు మెటీరియల్ ఎంపిక ద్వారా ఖర్చు సామర్థ్యాన్ని సాధిస్తుంది, నాణ్యత తగ్గింపు కాదు. మేము అన్ని ఉత్పత్తి లైన్లలో ఒకే ISO 13485:2016 నాణ్యత నిర్వహణ వ్యవస్థను ఉపయోగిస్తాము. ప్రతి E సిరీస్ కనెక్టర్ 100% ఎలక్ట్రికల్ టెస్టింగ్ (కాంటాక్ట్ రెసిస్టెన్స్, ఇన్సులేషన్, డైఎలెక్ట్రిక్ తట్టుకునేది) మరియు శాంపిల్-బేస్డ్ మెకానికల్ టెస్టింగ్ (మేటింగ్ ఫోర్స్, రిటెన్షన్)కు లోనవుతుంది. ఖరీదైన మిశ్రమాలకు బదులుగా ఇత్తడిని ఉపయోగించడం, అధిక-పేర్కొన్న వాటి కంటే స్టాండర్డ్ ప్లేటింగ్ మందాలను ఎంచుకోవడం మరియు కాస్మెటిక్ ఫినిషింగ్ దశలను తగ్గించడం ద్వారా మెటీరియల్ పొదుపులు వస్తాయి - అన్నీ ఫంక్షనల్ పనితీరు లేదా మన్నికను ప్రభావితం చేయకుండా. మా ERP సిస్టమ్ మా ప్రీమియం సిరీస్ మాదిరిగానే ముడి పదార్థం నుండి పూర్తయిన వస్తువుల వరకు పూర్తి ట్రేస్బిలిటీని అందిస్తుంది. మీరు మా సాంకేతిక లైబ్రరీ నుండి నేరుగా మా తాజా పరీక్ష నివేదికలు, మెటీరియల్ సర్టిఫికేట్‌లు మరియు 3D మోడల్‌లను డౌన్‌లోడ్ చేసుకోవచ్చు.
